IL CENTRATORE BRANDINI

Nel primo numero dell'anno 1980 della rivista "Navi e Modelli di Navi" di Vincenzo Lusci, il modellista fiorentino Francesco Brandini propone nell'articolo a pag. 12 - Puntinare su lamierino - un congegno atto a punzonare con estrema facilità il centro di lamierini spesso usati per staffe, lande, ferramenta del timone ecc. Ho provato a riprodurlo in ottone e devo dire che lavora egregiamente. È di semplice fattura e lo consiglio. Chiaramente più precisa è la sua costruzione più precisa sarà la marcatura ottenuta.

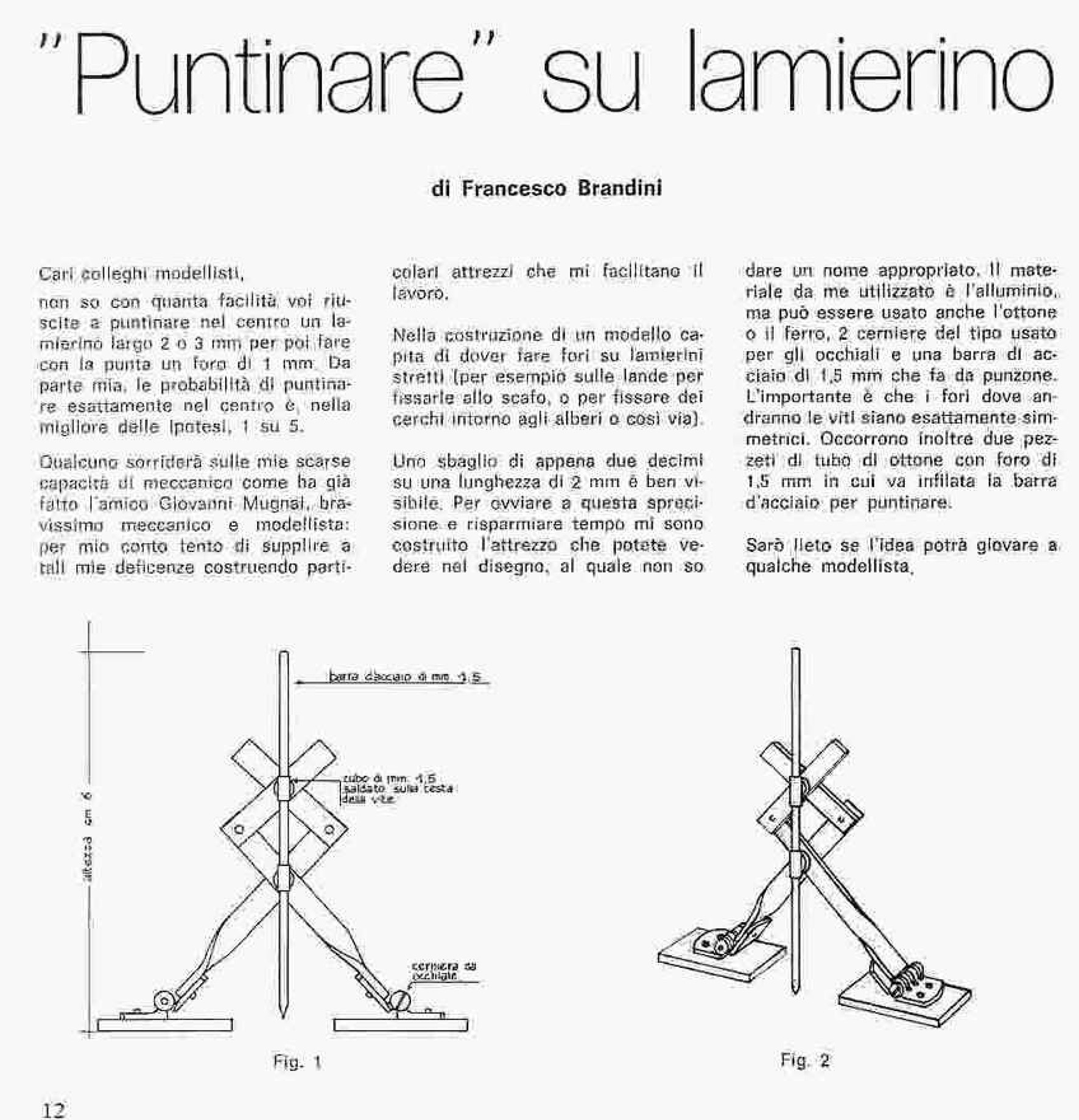

Riporto l'articolo citato.

Per la sua realizzazione ho usato per le aste un profilo rettangolare di ottone 7x3 mm; per le cerniere al piede un pezzetto di tondino Φ 10; per i canotti di scorrimento del punzone un pezzetto di tondino Φ 6; un ritaglio di lamiera di ottone da 20/10 per le basette di appoggio; un tondino di acciaio armonico da 2,8 mm per il punzone; 2 viti di ottone M5 e quattro viti in acciaio M2.

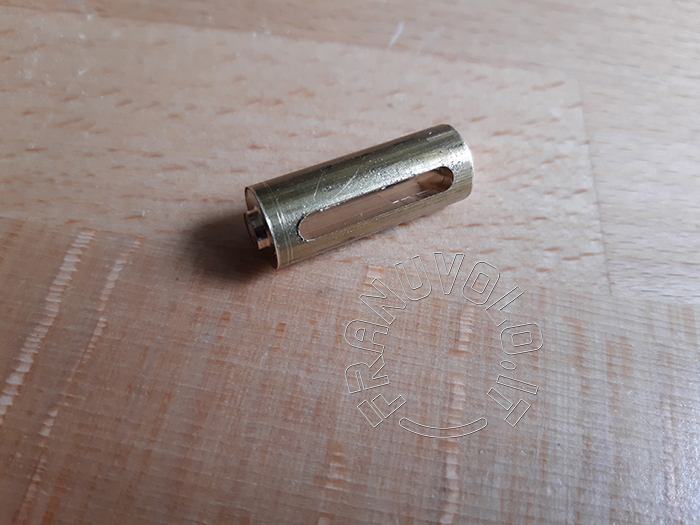

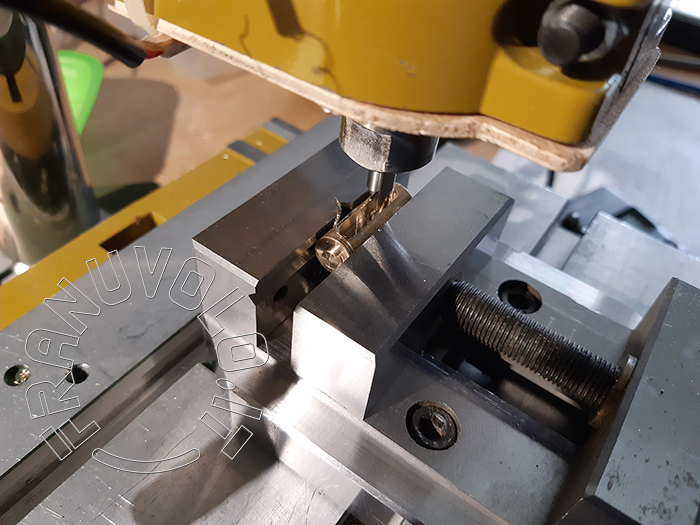

Una volta tornito il tondino da 10 per ricavarne un tenone per ognuna delle estremità da incastrare nella basetta, ho fresato un'asola come in figura.

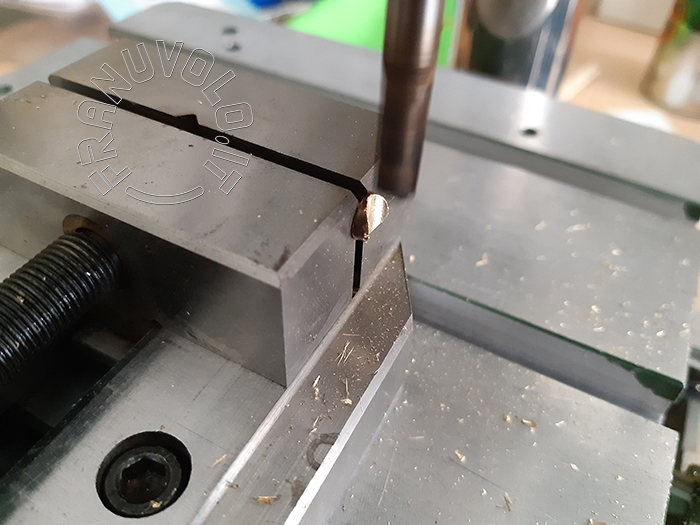

Diviso in due, e forato il passaggio delle viti, ho ottenuto le due cerniere.

Ho ricavato poi la concavità pari al raggio del canotto di scorrimento nella testa delle due viti M5.

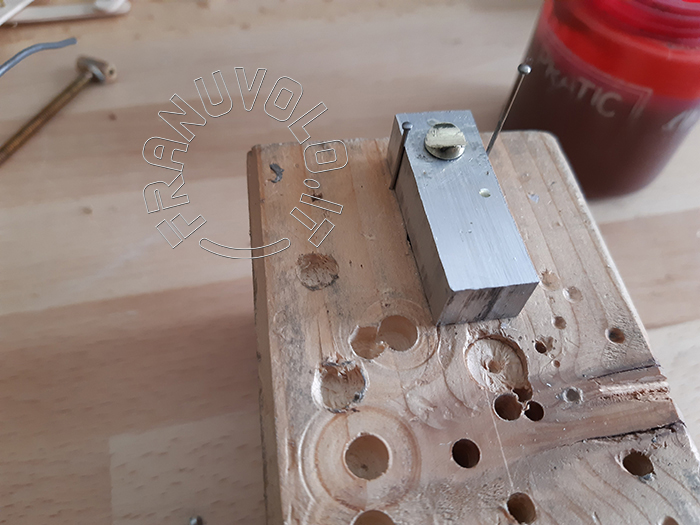

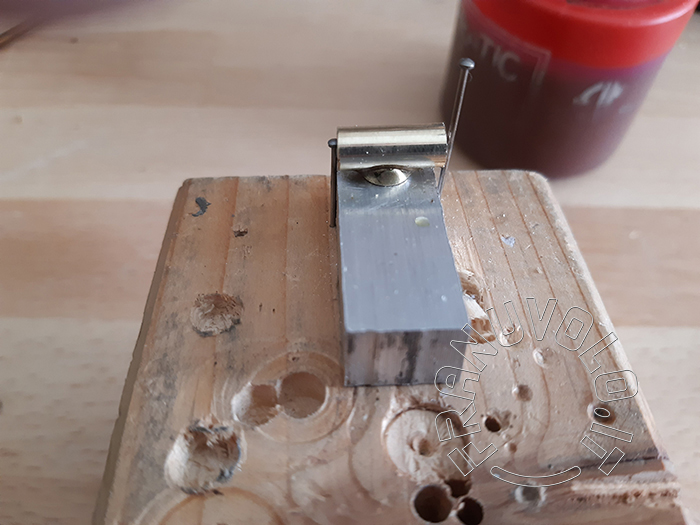

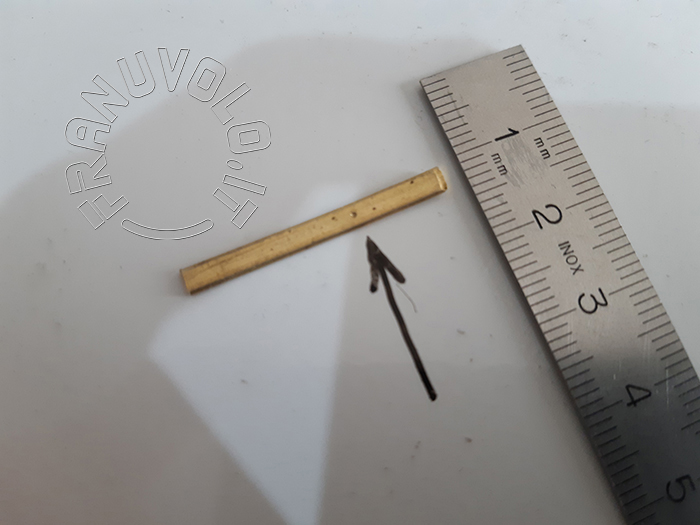

Un ritaglio di legno e un pezzetto di alluminio mi hanno aiutato a tenere i canotti in posizione per la brasatura.

Ho tornito la punta del punzone con un angolo di 60 gradi

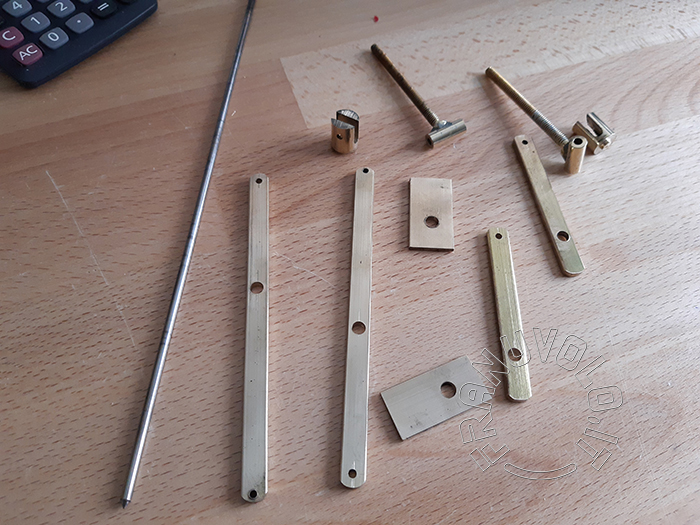

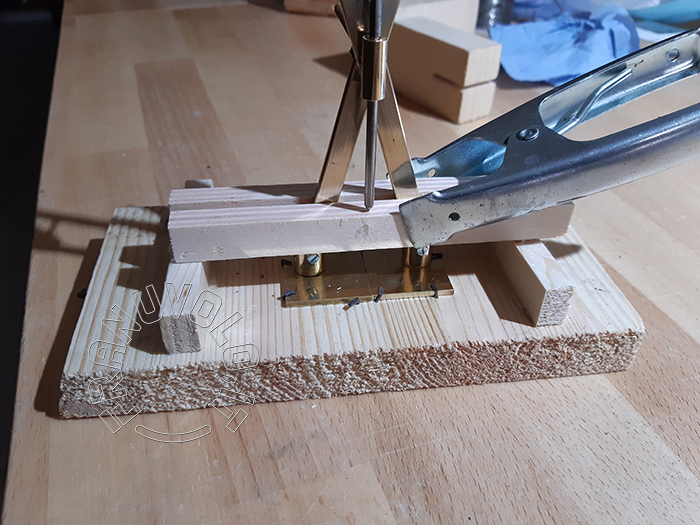

Un montaggio provvisorio per saldare le cerniere alle piastrine

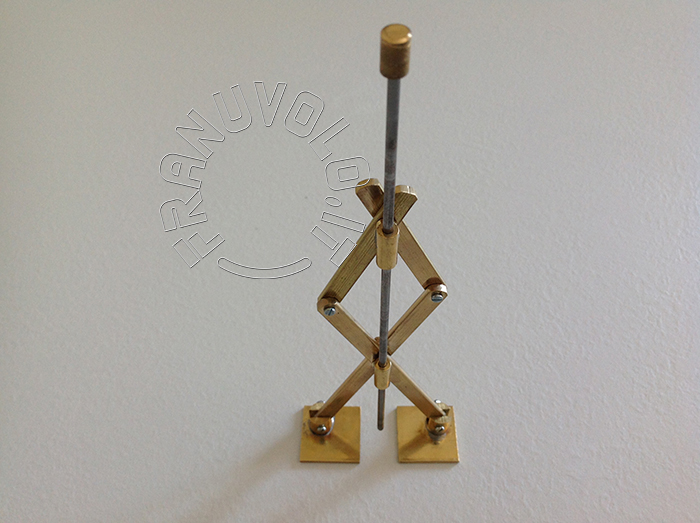

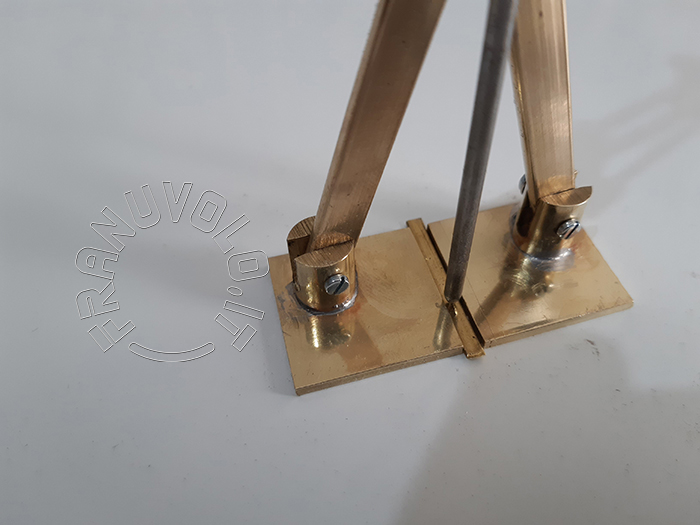

Per il montaggio definitivo bisogna mettere dietro al canotto superiore una rondella pari allo spessore delle barrette usate

Incrocio le dita e faccio la prova di punzonatura

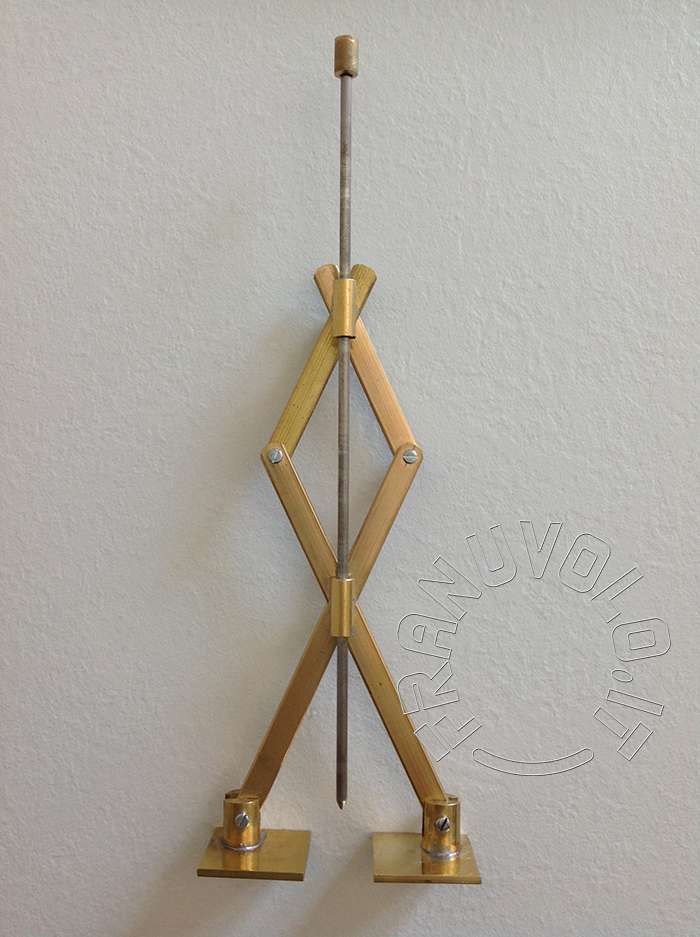

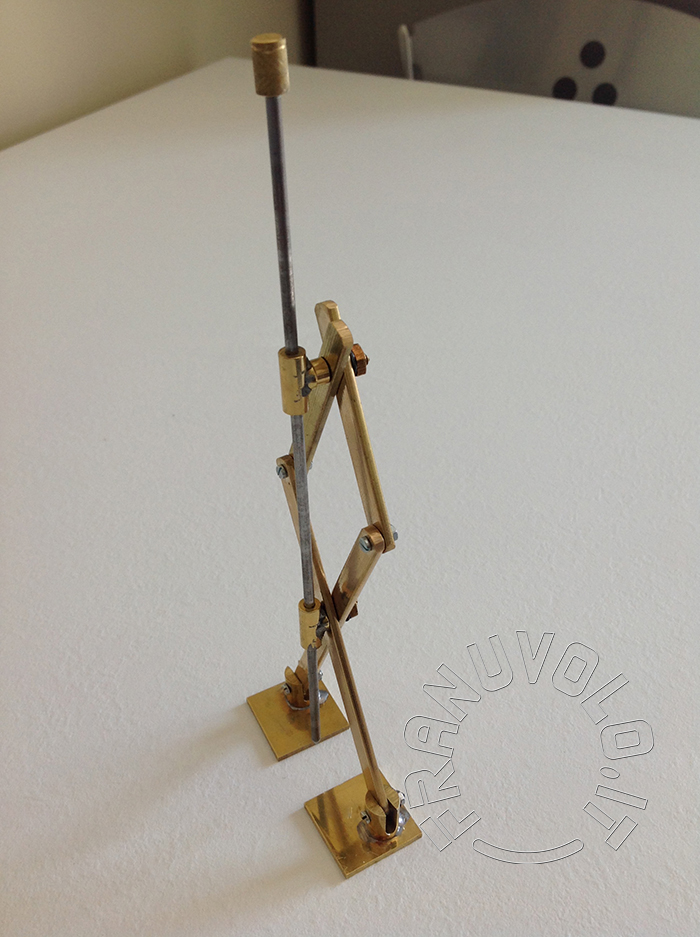

Perfetto, soddisfacente.

Ringrazio il sig. Brandini per l'idea condivisa.
