Il bromografo fai da te

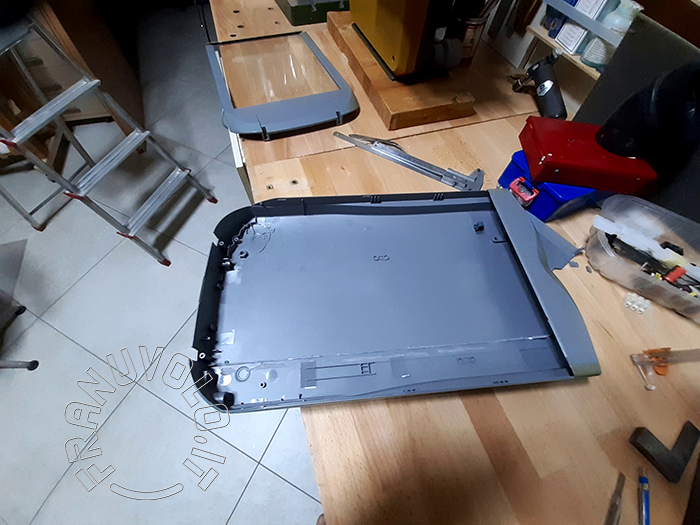

Per la costruzione del bromografo mi sono ispirato al canale Youtube AT Lab. Dopo aver svuotato completamente un vecchio scanner A4 dei suoi elementi interni e segato alcune parti che facevano da supporto agli stessi ho cercato di razionalizzare lo spazio disponibile.

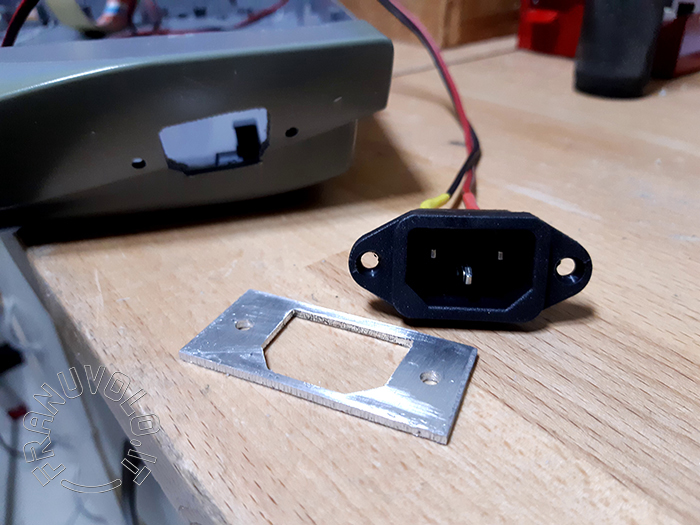

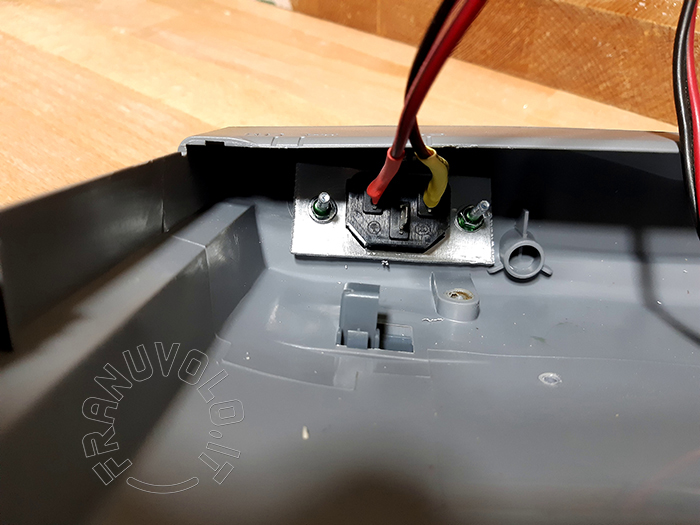

Ho montato una presa da pannello IEC C14 da un lato, rinforzando il fissaggio con una piastrina di alluminio visto che la sottile plastica dell'involucro dello scanner non garantiva la perfetta tenuta.

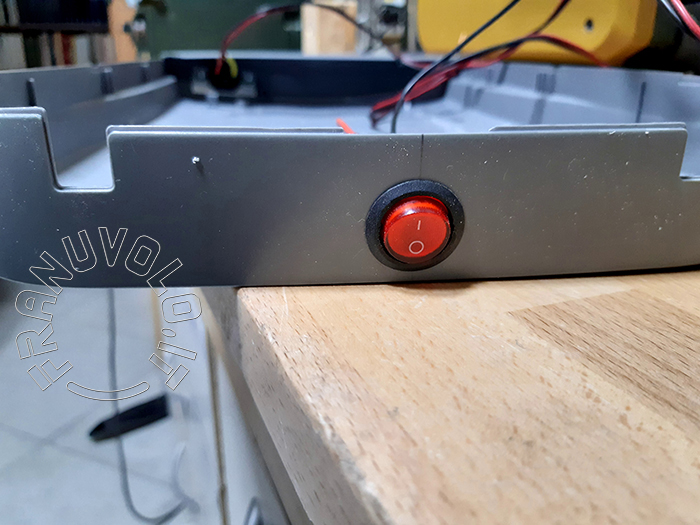

Sul lato opposto ho montato un interruttore luminoso.

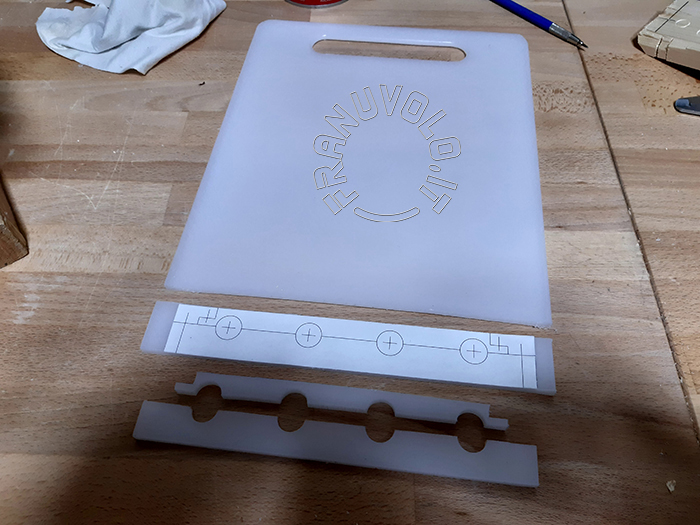

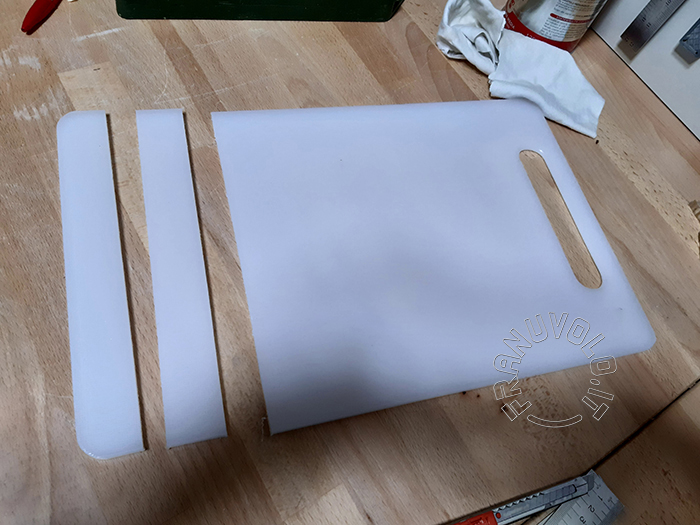

Ho usato un tagliere di polietilene (3 € negozio cinese) per ricavare i supporti per le lampade.

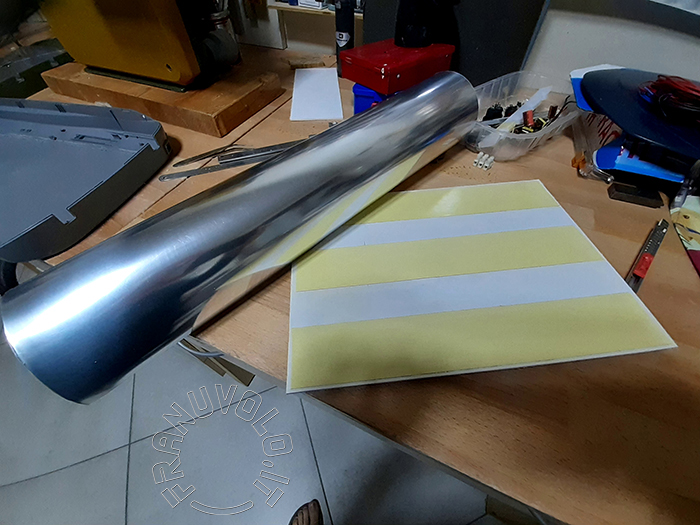

Come fondo ho usato un pezzo di Forex da 5mm e rivestito superiormente da un foglietto di PVC argentato mantenuto da un nastro biadesivo.

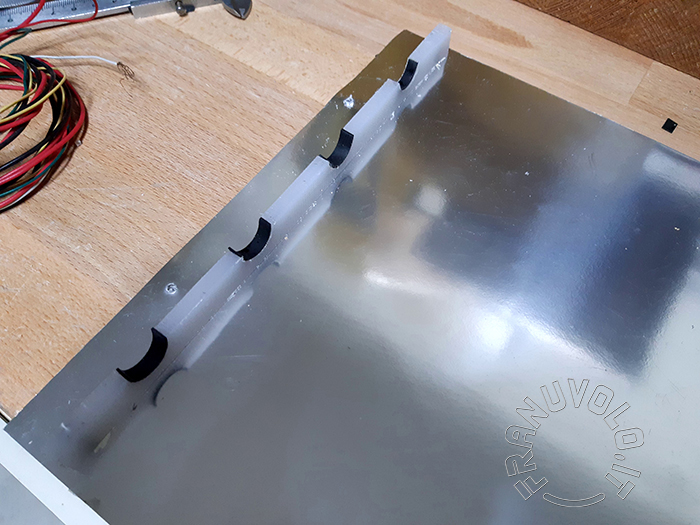

E su di esso ho montato i supporti per le lampade. Negli incavi dei supporti ho incollato un nastrino di gomma sottile.

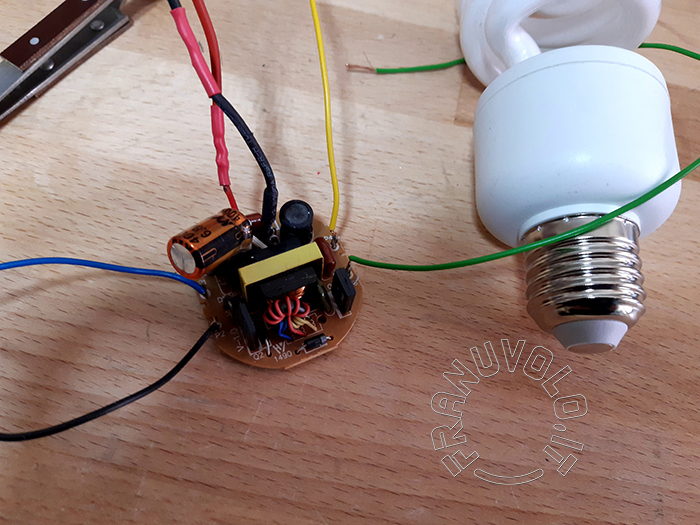

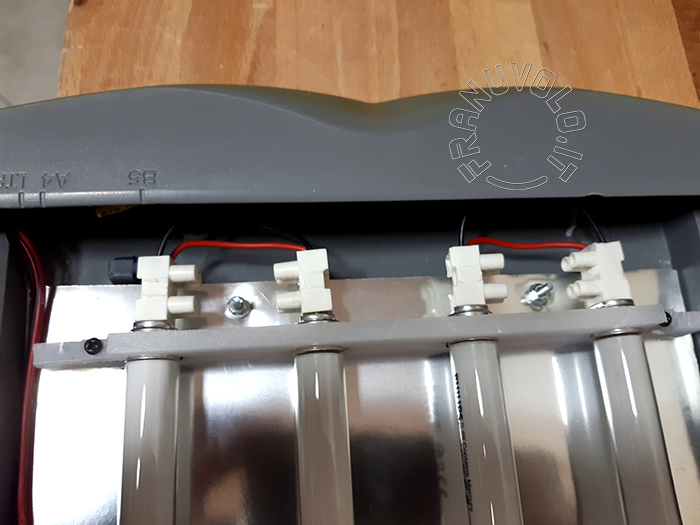

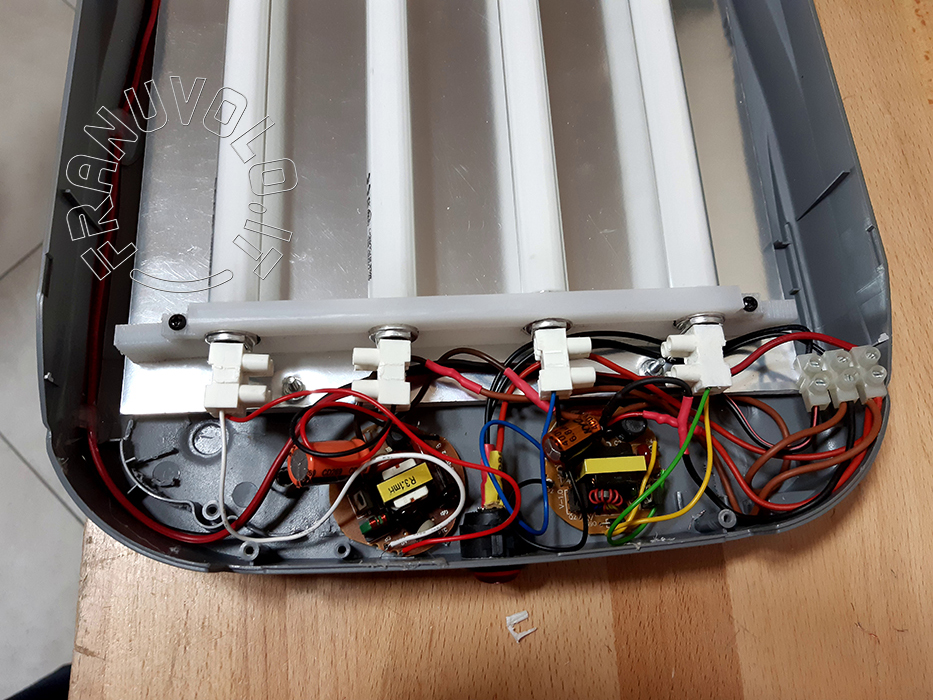

Ho ricavato da due lampade a risparmio energetico da 20W i due starter elettronici. Ognuno di essi servirà due lampade a luce ultravioletta "Philips Actinic BL 8W", le quali le ho connesse tramite comuni morsetti a vite "mammut".

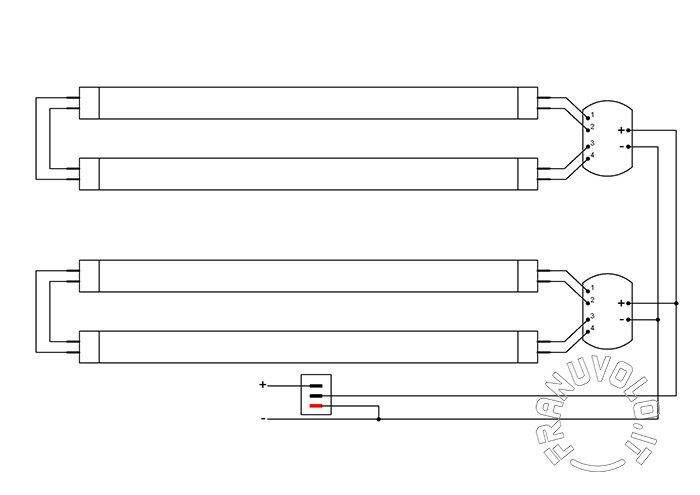

Questo è lo schema elettrico:

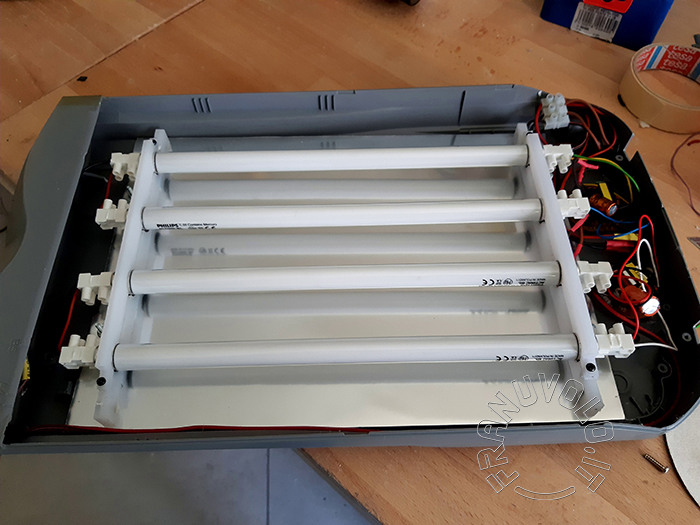

Rimontato il coperchio dello scanner, questo è il risultato finale.
