Le Fleuron - Diario di Costruzione 2008
05 gennaio - 2 ore Preparazione legnami: prova di levigatura di tavolette a 5,5 mm
12 gennaio - 2 ore Logistica: progettazione cantiere
19 gennaio - 6 ore Logistica: montaggio base e tracciatura assi dei quinti
20 gennaio - 4 ore Preparazione legnami: taglio e piallatura legno
20 gennaio - 1 ore Elementi di carpenteria: chiglia
23 gennaio - 1 ore Logistica: barre filettate
28 gennaio - 2 ore Elementi di carpenteria: quinto 29 - madiere, scalmi
29 gennaio - 2 ore Elementi di carpenteria: quinto 29 - mezzo madiere, staminali, scalmi
30 gennaio - 2 ore Tracciatura: ricalco su carta adesiva
31 gennaio - 3 ore Elementi di carpenteria: quinti 29, 30, 31 - madiere, scalmi
02 febbraio - 4 ore Preparazione legnami: piallatura a 5,5 mm
05 febbraio - 2 ore Tracciatura: ricalco su carta adesiva
06 febbraio - 2 ore Tracciatura: ricalco su carta adesiva
08 febbraio - 2 ore Tracciatura: ricalco su carta adesiva
09 febbraio - 2 ore Tracciatura: ricalco su carta adesiva
13 febbraio - 3 ore Tracciatura: ricalco su carta adesiva
14 febbraio - 2 ore Tracciatura: ricalco su carta adesiva
15 febbraio - 2 ore Tracciatura: ricalco su carta adesiva
16 febbraio - 2 ore Tracciatura: ricalco su carta adesiva
17 febbraio - 3 ore Elementi di carpenteria: quinti 29, 30, 31 - mezzo madiere, staminali, scalmi quinto 32 - madiere, mezzo madiere, staminali, scalmi
19 febbraio - 1 ore Elementi di carpenteria: assemblaggio quinti 29, 30
20 febbraio - 1 ore Elementi di carpenteria: assemblaggio quinti 31, 32
22 febbraio - 3 ore Elementi di carpenteria: taglio quinti 29, 30, 31, 32
23 febbraio - 2 ore Tracciatura: ricalco su carta adesiva
26 febbraio - 3 ore Tracciatura: ricalco su carta adesiva
28 febbraio - 1.5 ore Elementi di carpenteria: quinto 33 - madiere, mezzo madiere, staminali, scalmi
29 febbraio - 1.5 ore Tracciatura: ricalco su carta adesiva
01 marzo - 3 ore Elementi di carpenteria: quinti 33, 34, 35, 36 - madiere, mezzo madiere, staminali, scalmi
01 marzo - 4 ore Preparazione legnami: piallatura a 5,5 mm
02 marzo - 3 ore Elementi di carpenteria: quinti 37, 38, 39 - madiere, mezzo madiere, staminali, scalmi
03 marzo - 1 ore Elementi di carpenteria: assemblaggio quinti 33, 34, 35
04 marzo - 1 ore Elementi di carpenteria: assemblaggio quinti 36, 37, 38
05 marzo - 0.5 ore Elementi di carpenteria: assemblaggio quinto 39
24 marzo - 3.5 ore Preparazione legnami: piallatura a 5,5 mm
24 marzo - 3.5 ore Elementi di carpenteria: quinti 23, 24, 25, 26, 27, 28 - madiere, mezzo madiere, staminali, scalmi
26 marzo - 1 ore Elementi di carpenteria: assemblaggio quinti 23, 24
27 marzo - 1 ore Elementi di carpenteria: assemblaggio quinti 26, 25
28 marzo - 1 ore Elementi di carpenteria: assemblaggio quinti 27, 28
29 marzo - 3 ore Tracciatura: dime su carta adesiva quinti 8 ÷ 22, 40, 41, 42
30 marzo - 2 ore Tracciatura: riporto su pero dime quinti 8 ÷ 22, 40, 41, 42
31 marzo - 2 ore Elementi di carpenteria: quinti 8, 9 - madiere, mezzo madiere, staminali, scalmi
01 aprile - 1.5 ore Elementi di carpenteria: quinti 10, 11 - madiere, mezzo madiere, staminali, scalmi
02 aprile - 2.5 ore Elementi di carpenteria: quinti 12, 13, 14 - madiere, mezzo madiere, staminali, scalmi
03 aprile - 1.5 ore Elementi di carpenteria: quinti 15, 16 - madiere, mezzo madiere, staminali, scalmi
05 aprile - 6 ore Elementi di carpenteria: quinti 17, 18, 19, 20, 21, 22, 40, 41, 42 - madiere, mezzo madiere, staminali, scalmi
06 aprile - 1 ore Elementi di carpenteria: assemblaggio quinti 8, 9
07 aprile - 1 ore Elementi di carpenteria: assemblaggio quinti 10, 11
08 aprile - 1 ore Elementi di carpenteria: assemblaggio quinti 12, 13
09 aprile - 1 ore Elementi di carpenteria: assemblaggio quinti 14, 15, 42
10 aprile - 1 ore Elementi di carpenteria: assemblaggio quinti 16, 17
11 aprile - 1 ore Elementi di carpenteria: assemblaggio quinti 18, 19
12 aprile - 2 ore Elementi di carpenteria: assemblaggio quinti 20, 21, 22
14 aprile - 1 ore Elementi di carpenteria: assemblaggio quinti 40, 41
15 aprile - 2 ore Tracciatura: ricalco su carta adesiva
16 aprile - 2 ore Tracciatura: ricalco su carta adesiva
20 aprile - 1 ore Tracciatura: ricalco su carta adesiva
21 aprile - 1 ore Tracciatura: ricalco su carta adesiva
22 aprile - 1 ore Tracciatura: ricalco su carta adesiva
23 aprile - 1 ore Tracciatura: ricalco su carta adesiva
24 maggio - 6 ore Preparazione legnami: taglio tavole e piallatura a 5,5 mm
25 maggio - 8 ore Elementi di carpenteria: quinti 43, 44, 45, 46, 47, 48, 49, 50, 51, 52 - madiere, mezzo madiere, staminali, scalmi
26 maggio - 2 ore Elementi di carpenteria: assemblaggio quinti 43, 44, 45
27 maggio - 1 ore Elementi di carpenteria: assemblaggio quinti 46, 47
28 maggio - 1 ore Elementi di carpenteria: assemblaggio quinti 48, 49, 50
29 maggio - 1 ore Elementi di carpenteria: assemblaggio quinti 51, 52
03 giugno - 3 ore Logistica: ritracciatura assi quinti
05 giugno - 2.5 ore Studio: misurazione altezze pontuale primo ponte
06 giugno - 2 ore Studio: misurazione larghezze quinti al pontuale del primo ponte
11 giugno - 2 ore Logistica: sostegno prodiero
13 giugno - 1.5 ore Elementi di carpenteria: tracciatura
14 giugno - 3 ore Elementi di carpenteria: chiglia, calcagnolo, ruota
15 giugno - 2 ore Elementi di carpenteria: studio
16 giugno - 3 ore Preparazione legnami: taglio da tavola e piallatura a 8 mm
17 giugno - 1 ore Elementi di carpenteria: tracciatura
18 giugno - 3 ore Elementi di carpenteria: chiglia, calcagnolo, ruota, dritto di ruota, controruota, controdritto di
ruota
21 giugno - 4 ore Elementi di carpenteria: calettature della controruota
22 giugno - 2 ore Elementi di carpenteria: battura sul pezzo poppiero della chiglia
23 giugno - 1 ore Elementi di carpenteria: tracciatura
24 giugno - 2 ore Studio: battura
25 giugno - 1 ore Elementi di carpenteria: tratto poppiero della chiglia, cappuccino
07 luglio - 2 ore Elementi di carpenteria: taglio ebano e pero per dritto di poppa
10 luglio - 2 ore Elementi di carpenteria: foratura cappuccino
13 luglio - 3 ore Elementi di carpenteria: parte della battura, controdritto interno
13 luglio - 1.5 ore Elementi di carpenteria: controdritto interno
14 luglio - 2 ore Elementi di carpenteria: rastrematura cappuccino e incollaggio sulla chiglia
15 luglio - 0.5 ore Elementi di carpenteria: incollaggio del controdritto interno al cappuccino; tenone controdritto di poppa
20 luglio - 3 ore Elementi di carpenteria: incollaggio controdritto di poppa esterno, rifinitura controdritto
20 luglio - 4 ore Elementi di carpenteria: piallatura pero, tracciatura, taglio e finitura traversone del ponte e tre gaisoni
21 luglio - 1 ore Elementi di carpenteria: alette
23 luglio - 0.5 ore Preparazione legnami: taglio ebano
29 luglio - 3 ore Elementi di carpenteria: tracciatura, taglio e assemblaggio quinto 62
30 luglio - 2 ore Elementi di carpenteria: tracciatura, taglio e falso baglio quinto 62
01 agosto - 3 ore Elementi di carpenteria: finitura quinto 62
02 agosto - 3 ore Studio: studio progetto
02 agosto - 2.5 ore Logistica: sostegno poppiero + guide laterali chiglia
03 agosto - 8 ore Logistica: montaggio sostegno di prora e di poppa, montaggio guide laterali, tracciatura e realizzazione dima primo ponte, foratura piano e montaggio barre filettate
25 agosto - 2 ore Elementi di carpenteria: Tracciatura e sbozzatura dragante
28 agosto - 2 ore Elementi di carpenteria: Code di rondine dragante
29 agosto - 2 ore Elementi di carpenteria: Completamento code di rondine dragante
30 agosto - 6 ore Elementi di carpenteria: Completamento dragante, tracciatura e taglio corniere
30 agosto - 2 ore Studio: Studio
06 settembre - 6 ore Logistica: cantiere dedicato
07 settembre - 4 ore Elementi di carpenteria: montaggio ed eliminazione traversone del ponte, gaisoni, alette
07 settembre - 1 ore Elementi di carpenteria: piallatura legname e tracciatura traversone del ponte e gaisoni
10 settembre - 2 ore Elementi di carpenteria: traversone del ponte e gaisoni
13 settembre - 3 ore Elementi di carpenteria: tentativo di montaggio + eliminazione alette
14 settembre - 5 ore Elementi di carpenteria: rilavorazione alette, montaggio gaisoni, traversone del ponte, alette; finitura esterno a dritta
16 settembre - 3 ore Elementi di carpenteria: finitura esterno sinista, finitura alette interno
27 settembre - 4 ore Elementi di carpenteria: taglio e piallatura legno
27 settembre - 2 ore Elementi di carpenteria: Tasche arcaccia su quinto 62
28 settembre - 1 ore Elementi di carpenteria: ricalco quinto 62 e taglio elementi
29 settembre - 2 ore Elementi di carpenteria: assemblaggio quinto 62
30 settembre - 1.5 ore Elementi di carpenteria: taglio e falso baglio quinto 62
01 ottobre - 1 ore Elementi di carpenteria: quinto 62 alloggiamento alette.
09 ottobre - 2 ore Elementi di carpenteria: riempimento di poppa
11 ottobre - 5 ore Elementi di carpenteria: quinto 62 staminali con alloggiamento alette + imbuoni
15 ottobre - 2 ore Elementi di carpenteria: riempimento di poppa
16 ottobre - 2 ore Elementi di carpenteria: riempimento di poppa
17 ottobre - 2 ore Elementi di carpenteria: sagomatura riempimenti di poppa e rastrematura quinto 62
25 ottobre - 4 ore Elementi di carpenteria: sagomatura riempimenti di poppa e rastrematura quinto 62
24 ottobre - 3 ore Elementi di carpenteria: quinto 61 - madiere, mezzo madiere, staminali, scalmi: tagli e assemblaggio
25 ottobre - 2 ore Elementi di carpenteria: quinto 61 - tracciatura, taglio e montaggio falso baglio
26 ottobre - 3 ore Elementi di carpenteria: quinto 60 - madiere, mezzo madiere, staminali, scalmi: tagli e assemblaggio
27 ottobre - 2 ore Elementi di carpenteria: quinto 60 - tracciatura, taglio e montaggio falso baglio
01 novembre - 1 ore Tracciatura: tracciatura quinti 59 e 58
03 novembre - 3 ore Elementi di carpenteria: quinti 58 e 59 - madiere, mezzo madiere, staminali, scalmi
04 novembre - 3 ore Elementi di carpenteria: quinti 56 e 57 - madiere, mezzo madiere, staminali, scalmi
05 novembre - 2 ore Elementi di carpenteria: quinto 58 - tracciatura, taglio e montaggio falso baglio; montaggio quinto 56
06 novembre - 2.5 ore Elementi di carpenteria: tracciatura, taglio e montaggio falso baglio quinto 56; montaggio quinto 57
08 novembre - 2 ore Elementi di carpenteria: tracciatura, taglio e montaggio falso baglio quinto 57; montaggio quinto 59
09 novembre - 7 ore Elementi di carpenteria: tracciatura, taglio e montaggio falso baglio quinto 59; quinti 53, 54 e 55 madiere, mezzo madiere, staminali, scalmi tagli e assemblaggio
09 novembre - 1.5 ore Studio: valutazione degli imbuoni da montare in corrispondenza delle cannoniere
10 novembre - 2.5 ore Elementi di carpenteria: tracciatura, taglio e montaggio falso baglio quinto 55; montaggio quinti 53
e 54
11 novembre - 1.5 ore Elementi di carpenteria: tracciatura, taglio e montaggio falso baglio quinto 53
12 novembre - 1.5 ore Elementi di carpenteria: tracciatura, taglio e montaggio falso baglio quinto 54
13 novembre - 1.5 ore Elementi di carpenteria: tracciatura, taglio e montaggio falso baglio quinto 52
17 novembre - 2.5 ore Tracciatura: Tracciatura quinti 44, 45, 46 e 47
18 novembre - 3 ore Elementi di carpenteria: Taglio e incollaggio falso baglio quinto 47; Quartabuono interno quinto 61
19 novembre - 1 ore Elementi di carpenteria: Taglio e incollaggio falso baglio quinto 46
19 novembre - 1.5 ore Elementi di carpenteria: Tracciatura quinti 48, 49 e 50
24 novembre - 2.5 ore Elementi di carpenteria: riporto, taglio e montaggio falso baglio quinti 50 e 51
25 novembre - 2 ore Elementi di carpenteria: riporto, taglio e montaggio falso baglio quinti 45 e 49
26 novembre - 2 ore Elementi di carpenteria: riporto, taglio e montaggio falso baglio quinti 43 e 44
29 novembre - 3 ore Preparazione legnami: piallatura pero
29 novembre - 4 ore Elementi di carpenteria: rastrematura e quartabuoni e tenone quinto 61 + zappolo 61
30 novembre - 2.5 ore Elementi di carpenteria: rastrematura e quartabuono interno + tenone quinto 61
02 dicembre - 1 ore Tracciatura: tracciatura quinti 41 e 42
03 dicembre - 2.5 ore Elementi di carpenteria: rastrematura, quartabuoni e tenone quinto 60
03 dicembre - 1 ore Tracciatura: tracciatura quinti 39 e 40
04 dicembre - 1 ore Tracciatura: tracciatura quinti 37 e 38
04 dicembre - 1.5 ore Elementi di carpenteria: incollaggio quinto 60 + zappolo 60
10 dicembre - 3 ore Elementi di carpenteria: rastrematura e quartabuoni e tenone quinto 59 + zappolo 59
11 dicembre - 3 ore Elementi di carpenteria: rastrematura e quartabuoni e tenone quinto 58 + zappolo 58
13 dicembre - 3 ore Elementi di carpenteria: rastrematura e quartabuoni e tenone quinto 57 + montaggio su chiglia
14 dicembre - 7 ore Elementi di carpenteria: rastrematura e quartabuoni e tenone quinto 56 e 55 + montaggio chiglia
in rosso gli elementi eliminati
.jpg)

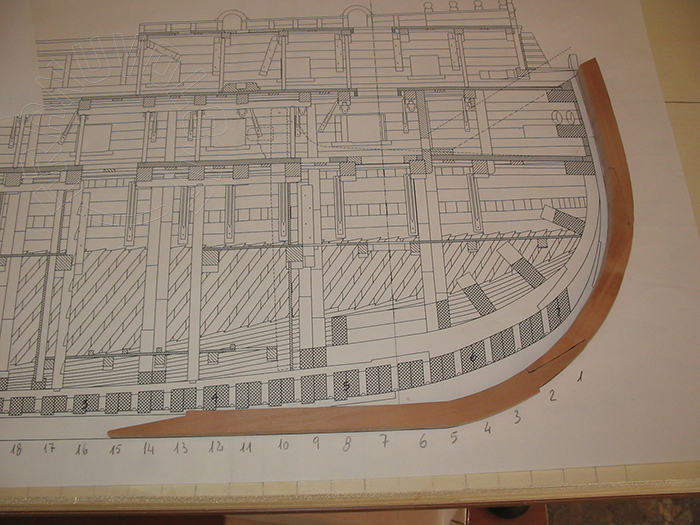

Calcagnolo, ruota e suo allungatore chiamato anche dritto della ruota accoppiatia mezzo di una palella semplice
.jpg)

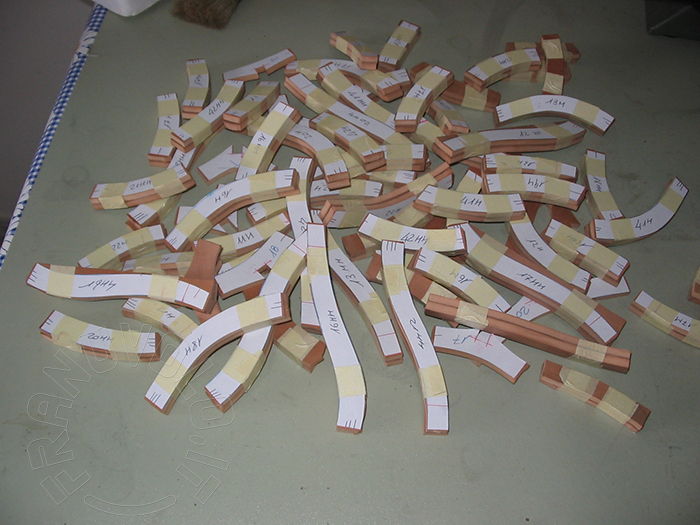

Pezzi per madieri, mezzi madieri, staminali e scalmi
.jpg)

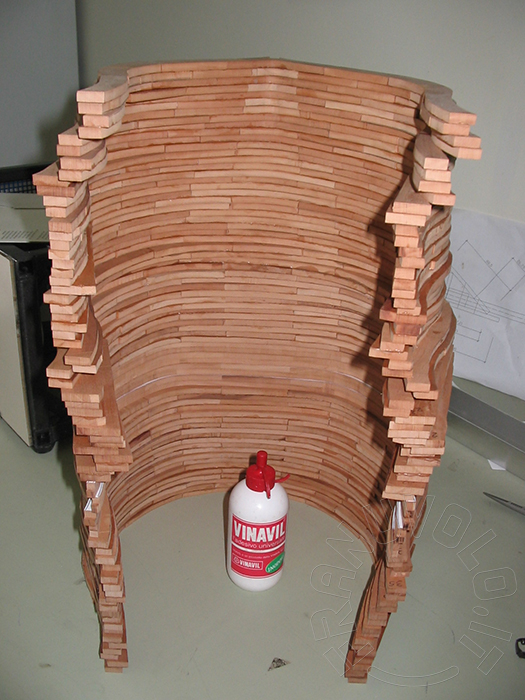

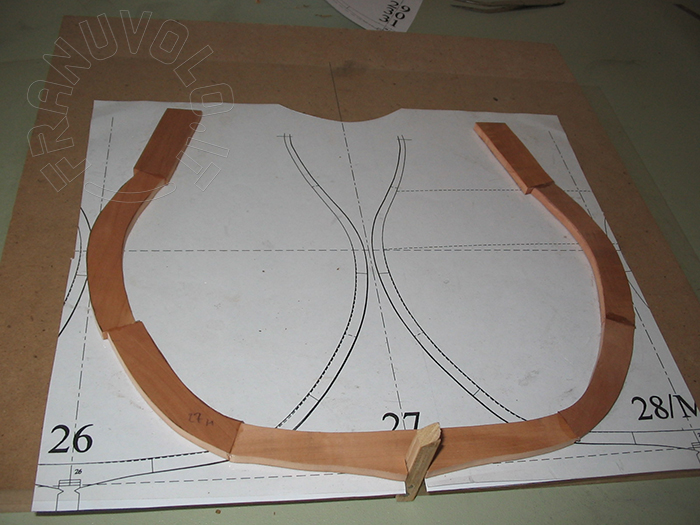

Assemblaggio di pezzi per un piano di costa con madiere
.jpg)
Due piani do costa accoppiati, uno con madiere e l'altro con mezzomadiere formano una costa spesso impropriamente chiamata quinto
.jpg)

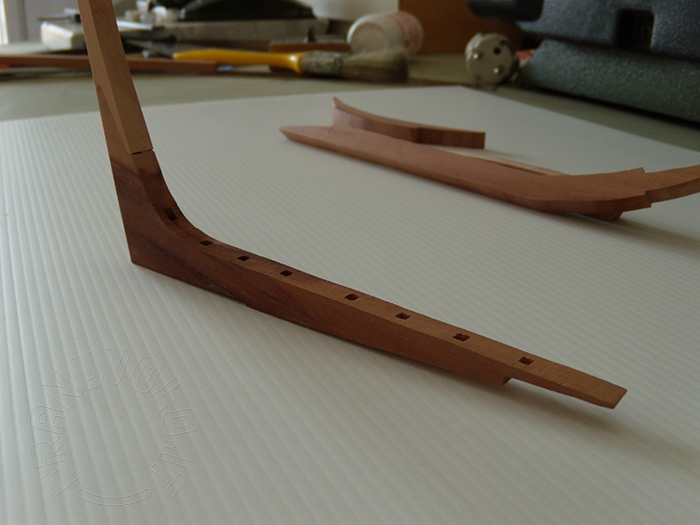

Bracciolo cappuccino della controchiglia con le mortase cheandranno ad ospitare i tenoni dei forcacci
.jpg)

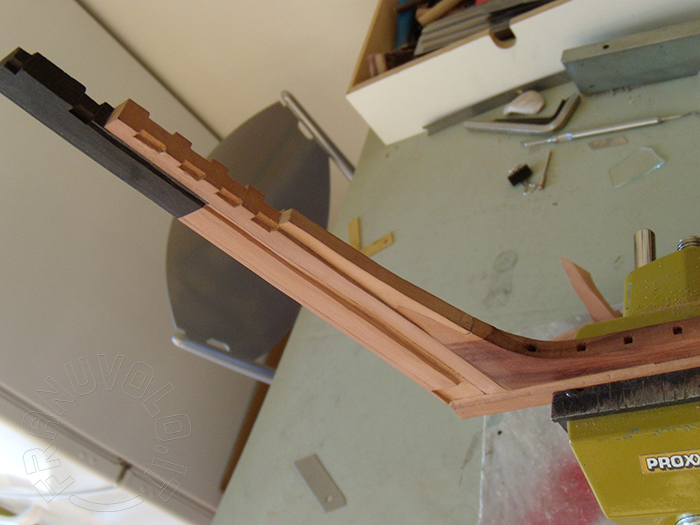

Controdritto interno con le calette per incastrare i gaisoni.Appoggiato, il dritto con il tenone al piede che andrà ad incastrarsi nella
corrispondente mortasa sulla chiglia accoppiato al controdritto esterno
.jpg)

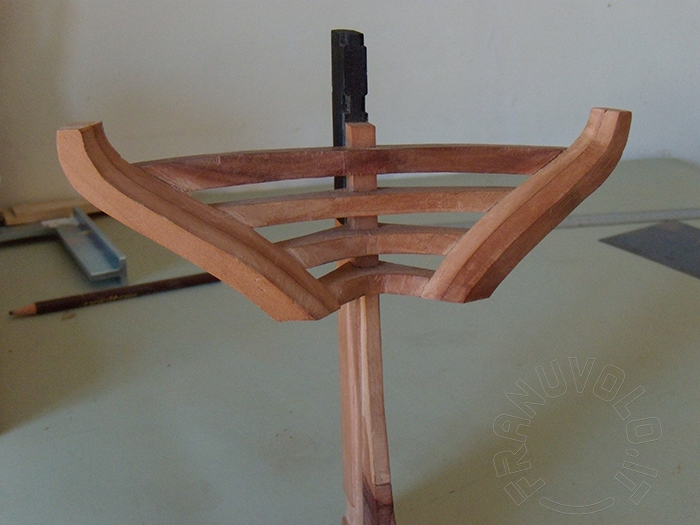

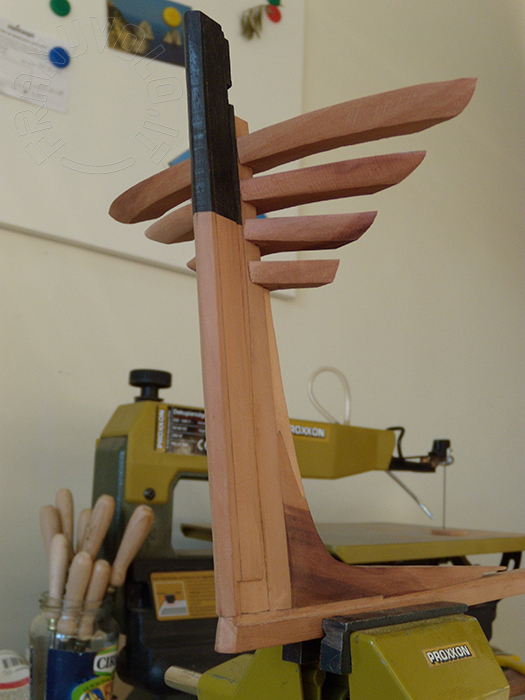

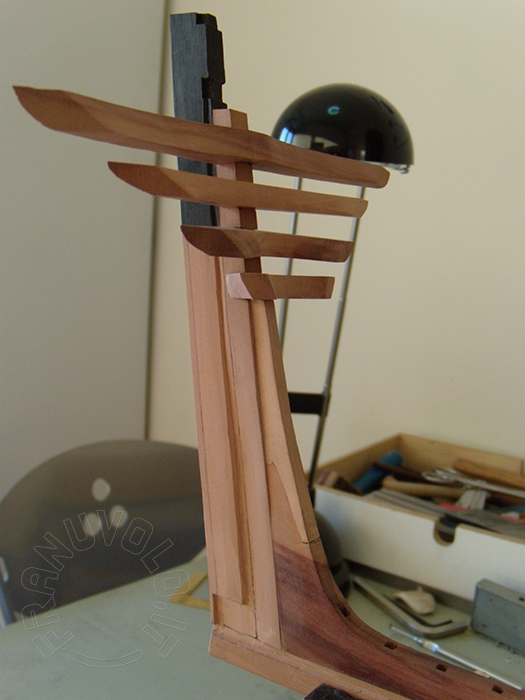

Posizionamento dei tre gaisoni e del traversone del ponte
.jpg)
.jpg)

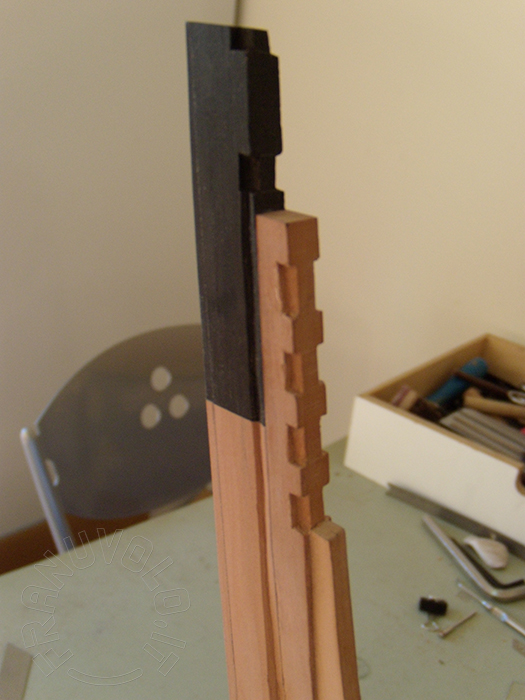

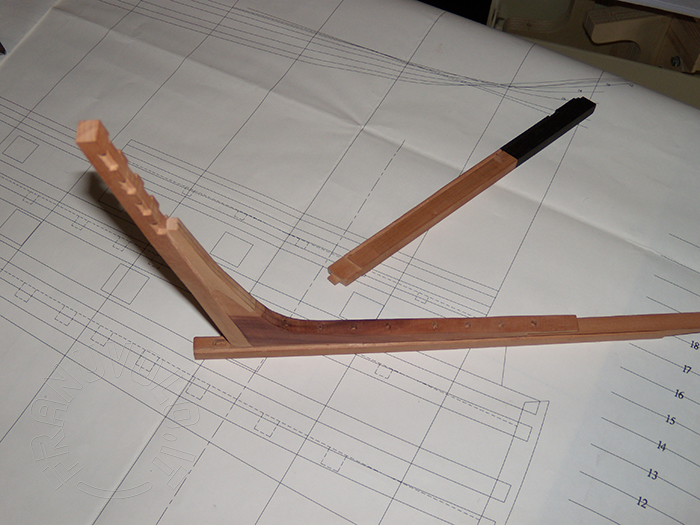

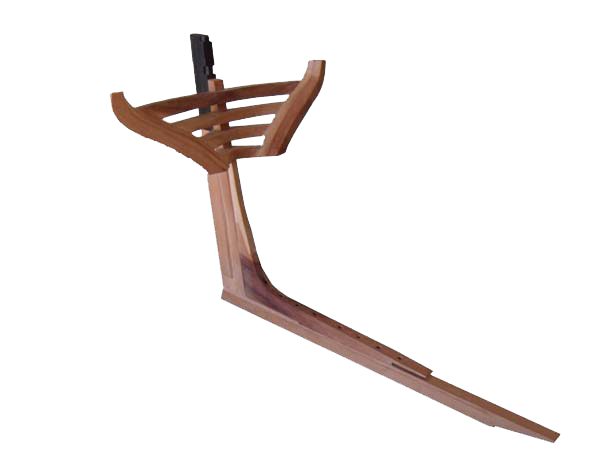

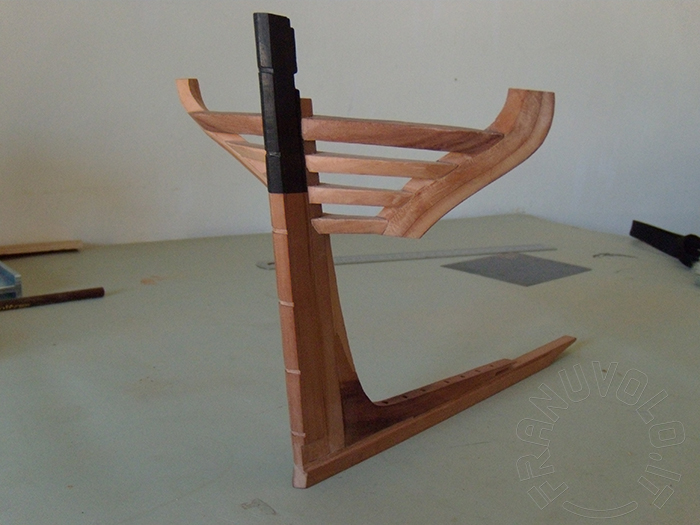

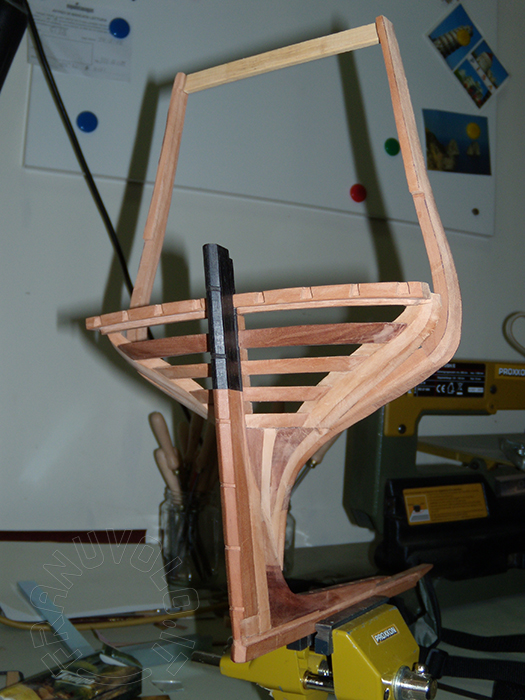

Controdritto esterno, dritto, controdritto interno, bracciolo cappuccino dellacontrochiglia e parte della chiglia.
La parte realizzata in ebano è per marcare la linea di galleggiamento
.jpg)
.jpg)

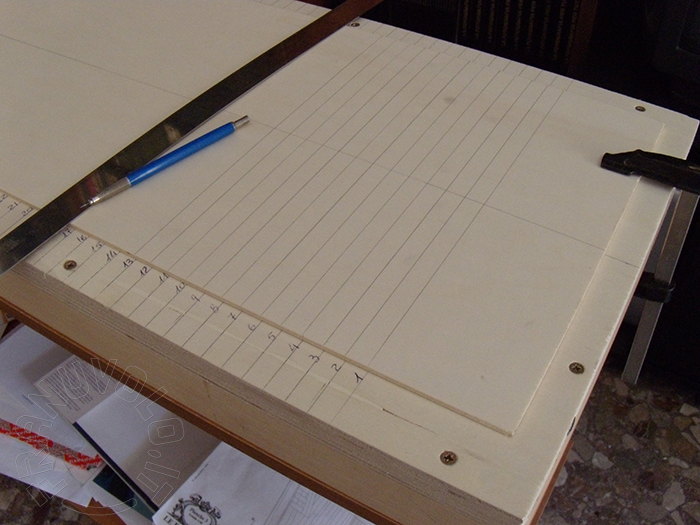

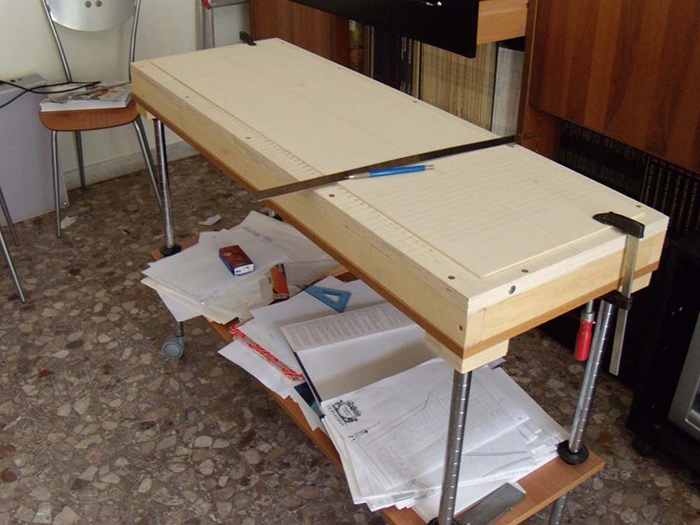

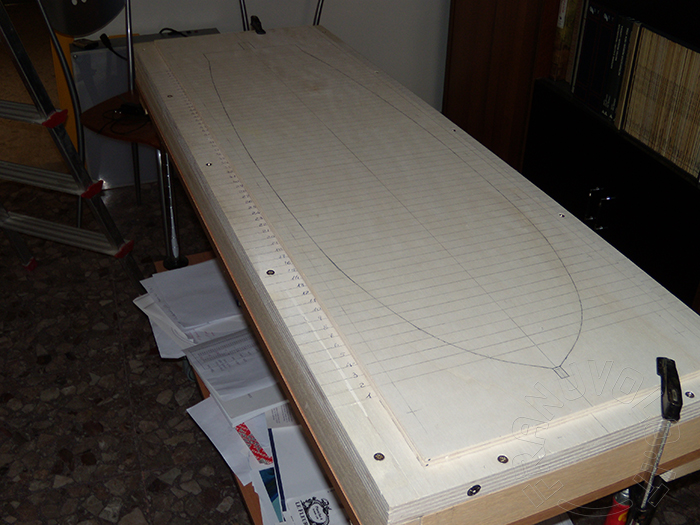

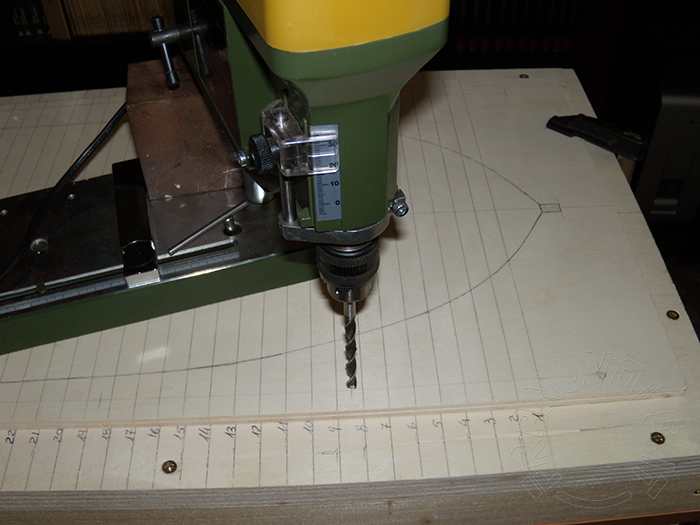

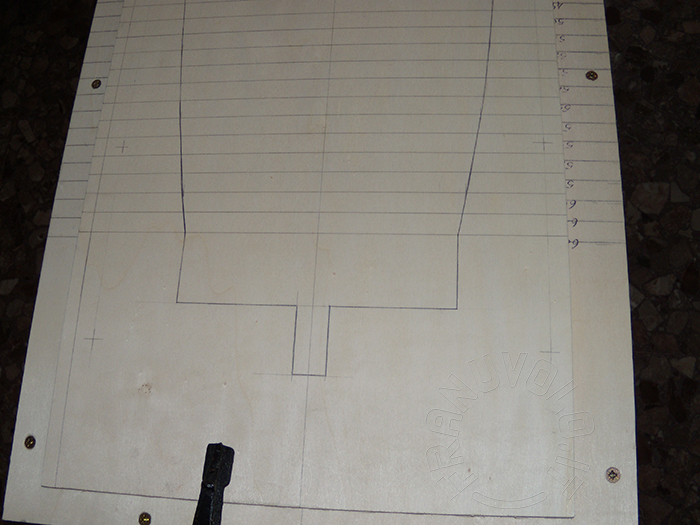

Preparazione del piano di lavoro
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)

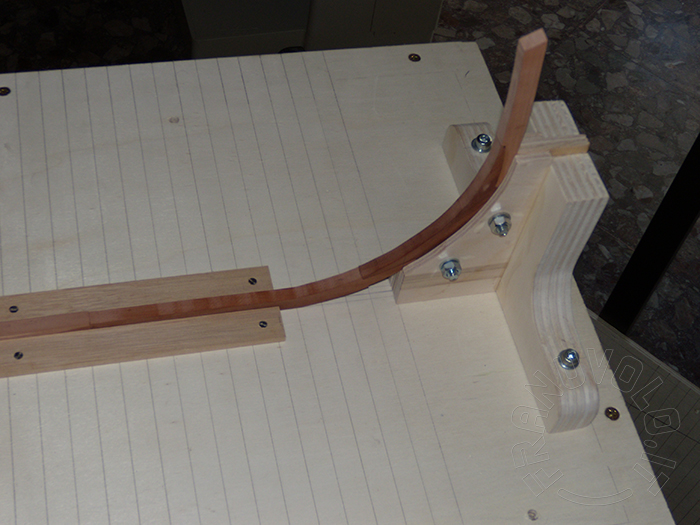

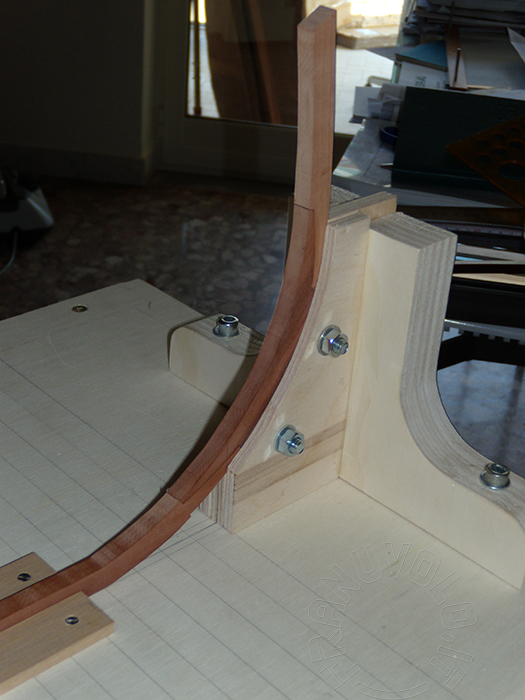

Supporto per la ruota
.jpg)

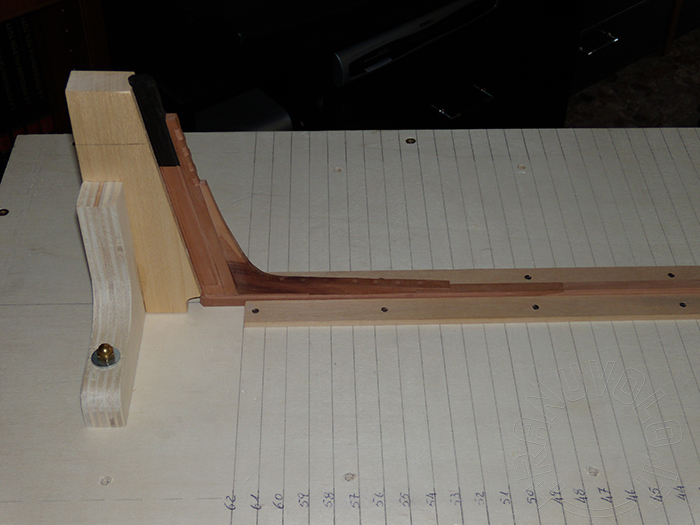

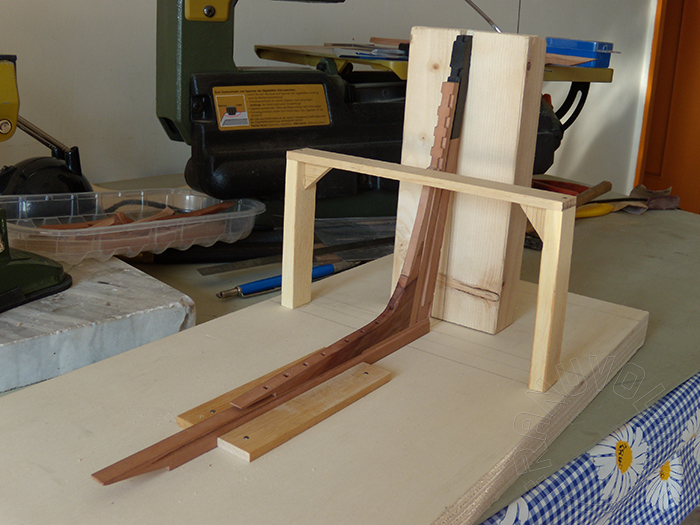

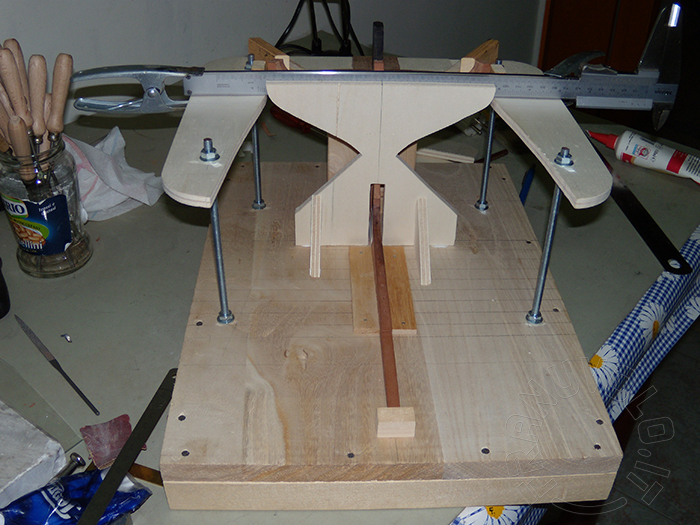

Supporto per il dritto di poppa
.jpg)
.jpg)
.jpg)

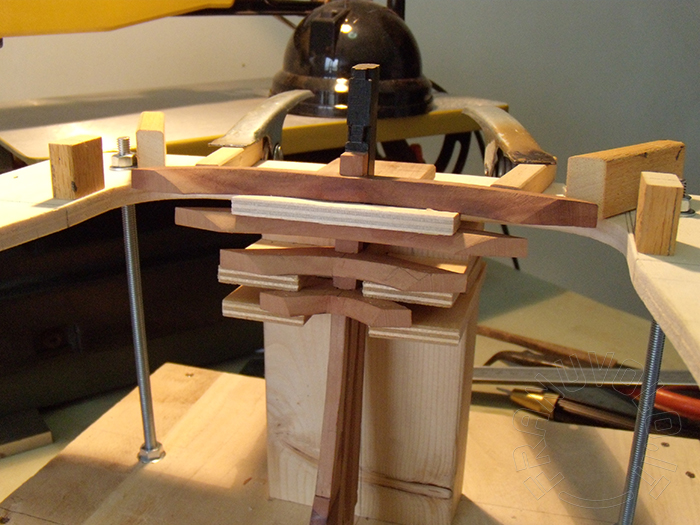

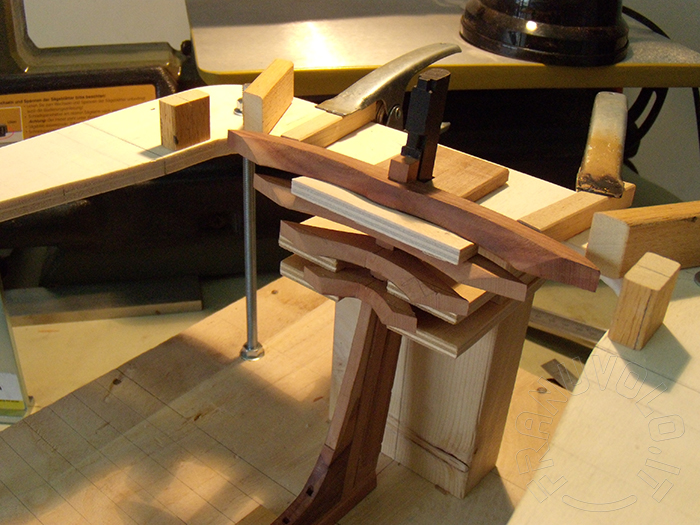

Montaggio dei gaisoni e del traversone del ponte
.jpg)
.jpg)
.jpg)
.jpg)

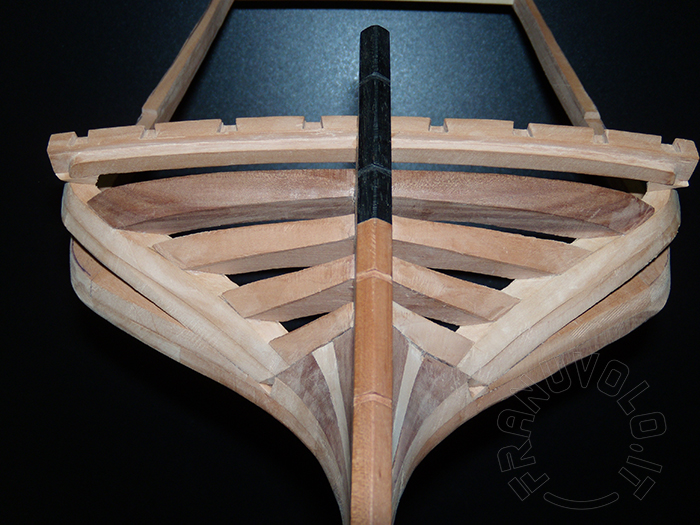

Montaggio delle alette
.jpg)
.jpg)

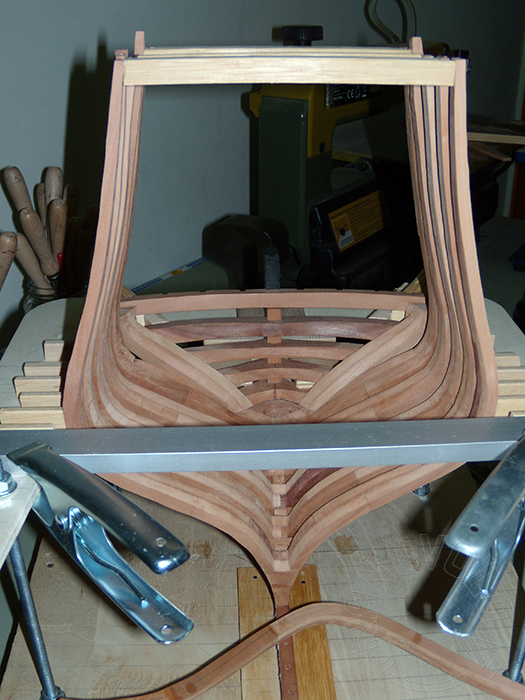

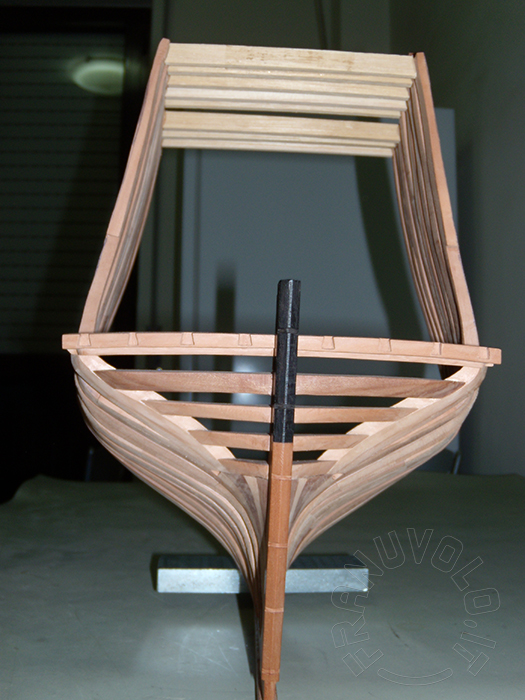

Arcaccia con l'ultima costa poppiera. Si vede il dragante con le code di rondine per l'incastro dei piedi delle controcorniere
ai lati e gli scalmotti di volta in mezzo
.jpg)
.jpg)

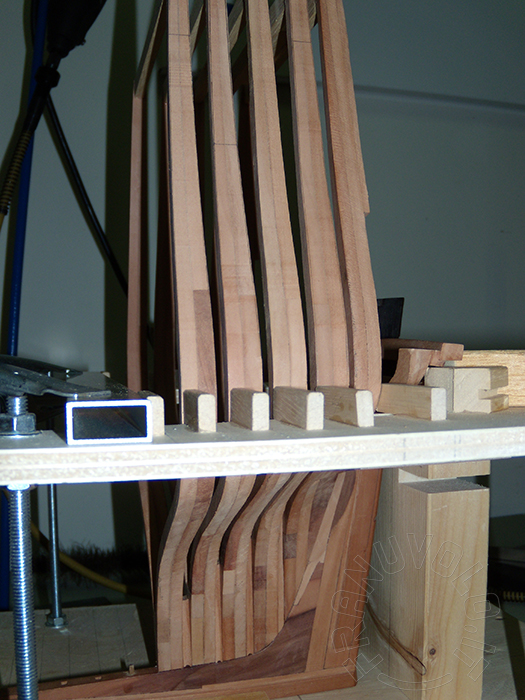

Tra i forcacci i pezzi di imbuono che faranno da letto al paramezzale
e al piede il passaggio per le acque di sentina da un bordo all'altro
.jpg)
.jpg)
