Le Fleuron - Diario di Costruzione 2009

03 gennaio - 3 ore Elementi di carpenteria: preparazione legname e tracciatura controchiglia da quinto 54 a 22

06 gennaio - 3 ore Attrezzi: Guida per realizzazione delle calette sulla controchiglia

06 gennaio - 4.5 ore Elementi di carpenteria: Calettature controchiglia dal quinto 52 al 22 + completamento battura dal quinto 52 al 15

10 gennaio - 3 ore Tracciatura: rilievo misure per dima secondo ponte

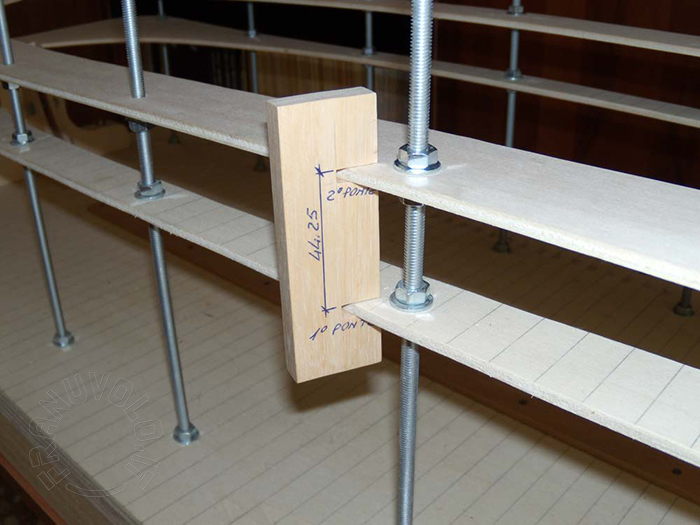

11 gennaio - 5 ore Logistica: dima secondo ponte

12 gennaio - 1 ore Elementi di carpenteria: montaggio controchiglia da quinto 52 al 22

15 gennaio - 2 ore Logistica: Messa in posizione nel cantiere quinti dal 62 al 55

21 gennaio - 2 ore Elementi di carpenteria: distanziatori su falsi bagli + zappolo 57

24 gennaio - 6 ore Elementi di carpenteria: rastrematura, quartabuoni e tenoni quinti 53 e 54+ montaggio su chiglia

24 gennaio - 0.5 ore Attrezzi: supporto per truschino

25 gennaio - 7 ore Elementi di carpenteria: rastrematura, quartabuoni e montaggio su chiglia quinti 52 e 51

27 gennaio - 2 ore Elementi di carpenteria: montaggio su chiglia quinto 50 + quartabuoni interni e tracciatura per rastremature scalmi quinti 48 e 49

28 gennaio - 3 ore Elementi di carpenteria: rastremature scalmi, quartabuoni esterni e montaggio sulla chiglia quinti 48 e 49

29 gennaio - 2 ore Elementi di carpenteria: rastremature scalmi, quartabuoni esterni e interni, montaggio sulla chiglia quinto 47

02 febbraio - 2 ore Elementi di carpenteria: rastremature scalmi, quartabuoni esterni e interni, montaggio sulla chiglia quinto 46

03 febbraio - 2.5 ore Elementi di carpenteria: tracciatura, rastremature scalmi, quartabuoni esterni e interni, montaggio sulla chiglia quinto 45

04 febbraio - 2 ore Elementi di carpenteria: rastremature scalmi, quartabuoni esterni e interni, montaggio sulla chiglia quinto 44

05 febbraio - 2 ore Elementi di carpenteria: tracciatura, rastremature scalmi, quartabuoni esterni e interni, montaggio sulla chiglia quinto 43

10 febbraio - 1 ore Elementi di carpenteria: Taglio e incollaggio falso baglio quinto 36

11 febbraio - 2 ore Elementi di carpenteria: riporto, taglio, montaggio falso baglio, rastrematura scalmi, quartabuoni interni ed esterni quinto 37

14 febbraio - 1 ore Attrezzi: mini stringenti

14 febbraio - 7 ore Elementi di carpenteria: riporto, taglio, montaggio falso baglio quinti 38, 39, 40, 41 e 42

15 febbraio - 1.5 ore Tracciatura: tracciatura quinti 33, 34, 35 e 36

15 febbraio - 10 ore Elementi di carpenteria: falso baglio quinti 29 e 30; taglio e falso baglio quinti 31, 32, 33, 34, 35 e 36; riporto, taglio, montaggio falso baglio, rastrematura scalmi, quartabuoni interni ed esterni e montaggio sulla chiglia quinti 38, 39, 40, 41 e 42

18 febbraio - 2.5 ore Elementi di carpenteria: rastrematura scalmi quinti 34, 35 e 36; sostituzione scalmo e montagio su chiglia quinto 36

19 febbraio - 1 ore Elementi di carpenteria: incollaggio su chiglia quinti 34 e 35

22 febbraio - 3.5 ore Elementi di carpenteria: rastrematura scalmi e montagio su chiglia quinti 32 e 33

23 febbraio - 3 ore Elementi di carpenteria: rastrematura scalmi e montagio su chiglia quinti 30 e 31

23 febbraio - 1.5 ore Disegno: tavola degli imbuoni

24 febbraio - 1.5 ore Elementi di carpenteria: rastrematura scalmi e montagio su chiglia quinto 29

24 febbraio - 2 ore Tracciatura: tracciatura e riporto quinti 23, 24, 25, 26, 27 e 28

25 febbraio - 1.5 ore Elementi di carpenteria: taglio e incollaggio falso baglio quinti 27 e 28

26 febbraio - 3 ore Elementi di carpenteria: taglio e incollaggio falso baglio quinti 25 e 26; rastrematura scalmi e montaggio su chiglia quinti 27 e 28

27 febbraio - 2.5 ore Elementi di carpenteria: taglio e incollaggio falso baglio quinti 23 e 24; rastrematura scalmi e montaggio su chiglia quinto 26

28 febbraio - 6 ore Elementi di carpenteria: rimozione e rimontaggio baglio 26 su chiglia; rastrematura scalmi e montaggio su chiglia quinti 23, 24 e 25

28 febbraio - 3 ore Disegno: tavola degli imbuoni

28 febbraio - 2 ore Preparazione legnami: piallatura pero

03 marzo - 2 ore Elementi di carpenteria: controdragante

04 marzo - 1.5 ore Tracciatura: ricalco su carta adesiva

05 marzo - 1 ore Tracciatura: ricalco su carta adesiva

09 marzo - 1 ore Tracciatura: ricalco su carta adesiva

10 marzo - 1 ore Tracciatura: ricalco su carta adesiva

14 marzo - 2 ore Elementi di carpenteria: taglio e falso baglio quinti 16, 17, 18

15 marzo - 3 ore Elementi di carpenteria: taglio e falso baglio quinti 19, 20, 21, 22

15 marzo - 2 ore Logistica: sostegno per montaggio controcorniere

15 marzo - 2 ore Studio: studio

17 marzo - 2.5 ore Elementi di carpenteria: ricalco su carta adesiva + taglio e falso baglio quinti 14 e 15

18 marzo - 1 ore Elementi di carpenteria: ricalco su carta adesiva

19 marzo - 2.5 ore Elementi di carpenteria: taglio e falso baglio quinti 12 e 13

31 marzo - 1 ore Elementi di carpenteria: riporto, taglio e falso baglio quinto 8

01 aprile - 1 ore Elementi di carpenteria: riporto, taglio e falso baglio quinto 9

02 aprile - 1 ore Elementi di carpenteria: riporto, taglio e falso baglio quinto 10

03 aprile - 1 ore Elementi di carpenteria: riporto, taglio e falso baglio quinto 11

19 aprile - 2 ore Elementi di carpenteria: imbuono a sostegno scalmo di aletta dx

01 maggio - 3 ore Elementi di carpenteria: imbuoni s sostegno scalmi di aletta

01 maggio - 2 ore Preparazione legnami: taglio e piallatura legno per controcorniere

01 maggio - 2 ore Elementi di carpenteria: tracciatura e incollaggio pezzi a palella per controcorniere

02 maggio - 1 ore Elementi di carpenteria: tracciatura e taglio controcorniere

04 maggio - 0.5 ore Preparazione legnami: taglio e piallatura legno per controcorniere

04 maggio - 1 ore Elementi di carpenteria: tracciatura e incollaggio pezzi a palella per controcorniere

05 maggio - 1 ore Elementi di carpenteria: taglio controcorniere

06 maggio - 1 ore Elementi di carpenteria: taglio controcorniere

20 maggio - 2.5 ore Elementi di carpenteria: finitura e montaggio controcorniere

06 giugno - 1 ore Preparazione legnami: taglio e piallatura legno per controcorniere

06 giugno - 1.5 ore Elementi di carpenteria: tracciatura e taglio controcorniere

07 giugno - 2 ore Elementi di carpenteria: tracciatura e taglio controdragante

07 giugno - 4 ore Studio: studio

08 giugno - 2 ore Elementi di carpenteria: controcorniere imbuoni

15 giugno - 1 ore Elementi di carpenteria: incollaggio controcorniere

20 giugno - 2 ore Elementi di carpenteria: imbuoni triangolari a supporto controdragante

20 giugno - 1.5 ore Preparazione legnami: taglio e piallatura legno per scalmi di prua

21 giugno - 6 ore Elementi di carpenteria: tracciatura, taglio e montaggio scalmi di controcorniera e relativi imbuoni

24 giugno - 1 ore Elementi di carpenteria: montaggio controruota

02 luglio - 2 ore Elementi di carpenteria: caposesto - madiere, mezzo madiere, staminali, scalmi

04 luglio - 4 ore Elementi di carpenteria: caposesto

05 luglio - 2 ore Elementi di carpenteria: battura di prua

18 luglio - 4 ore Logistica: Cantiere prua

12 settembre - 3 ore Elementi di carpenteria: quinto 7 - madiere, mezzo madiere, staminali, scalmi.

13 settembre - 1 ore Elementi di carpenteria: quinto 7 - riporto, taglio e falso baglio quinto 10

27 settembre - 1.5 ore Preparazione legnami: taglio e piallatura legno

27 settembre - 1 ore Logistica: Cantiere prua

27 settembre - 1 ore Elementi di carpenteria: tracciatura e taglio apostolo n. 1

30 settembre - 1 ore Logistica: Cantiere prua

In rosso gli elementi eliminati

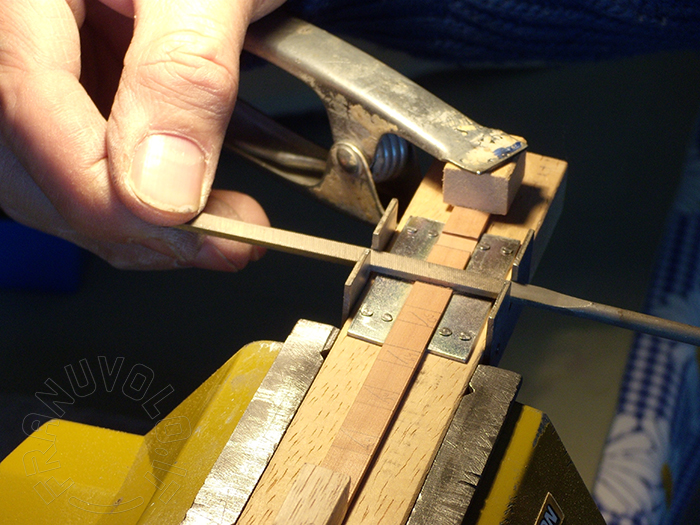

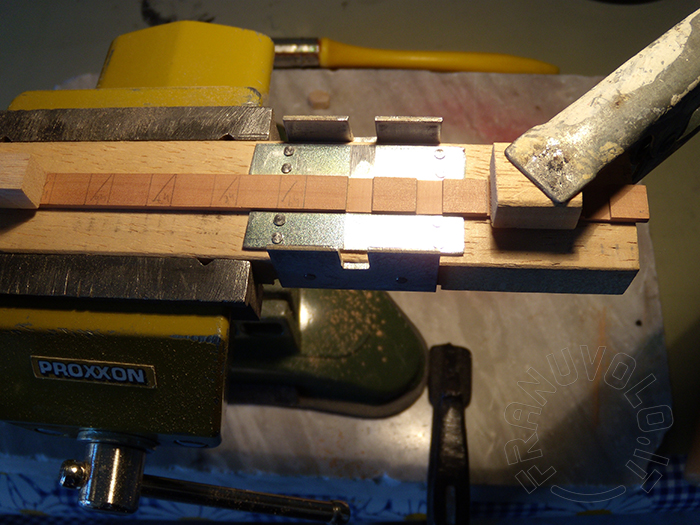

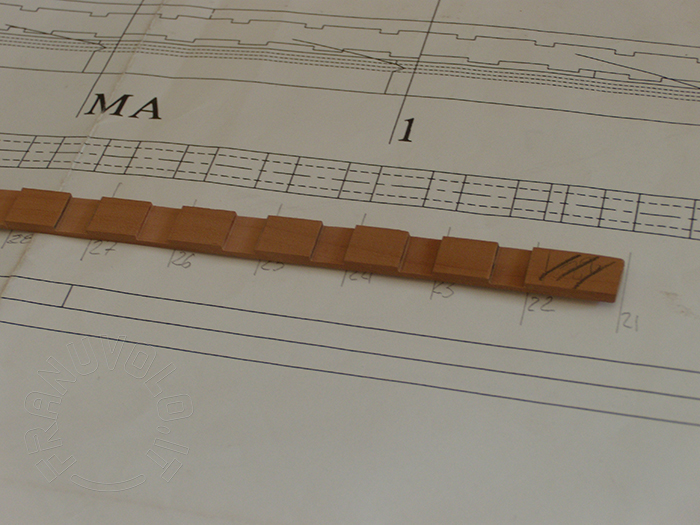

Calettatura della controchiglia

Controchiglia

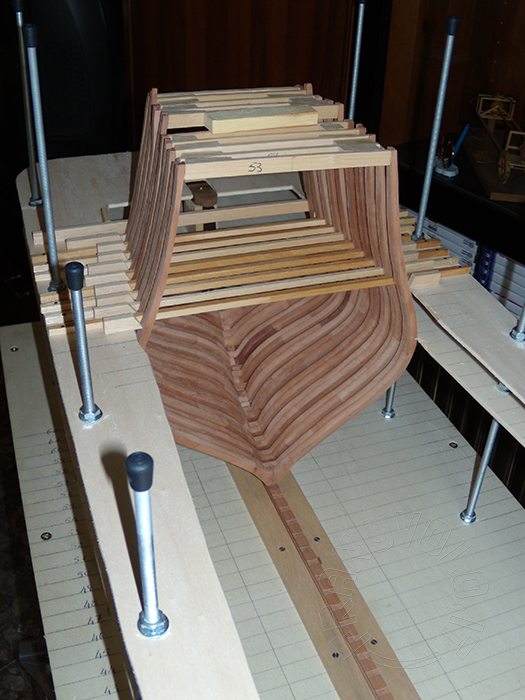

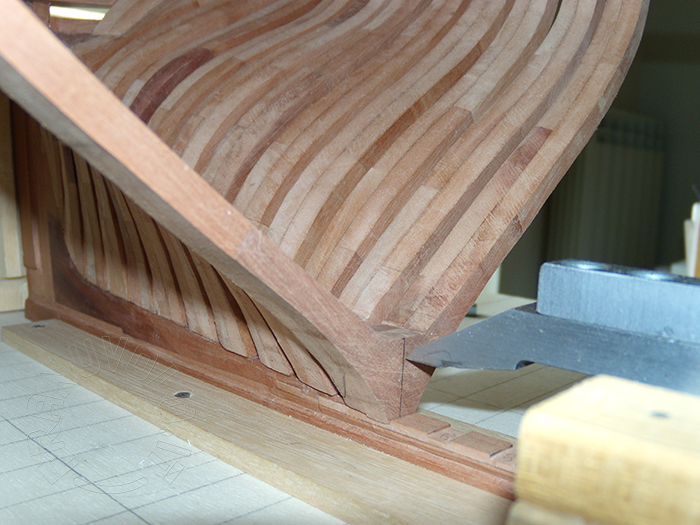

Coste di poppiere

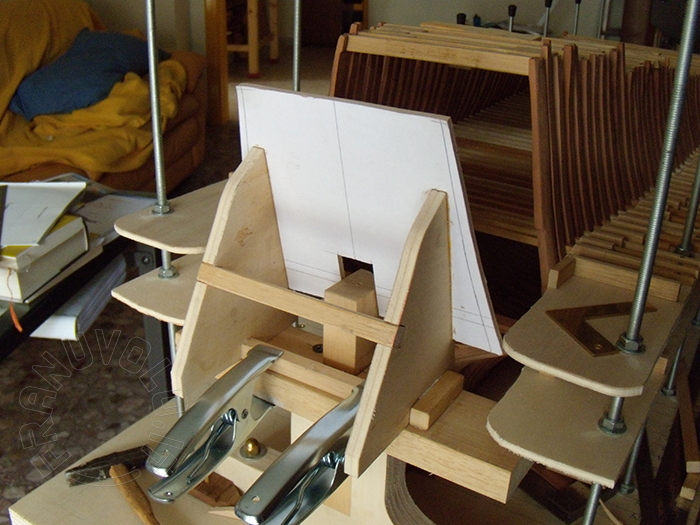

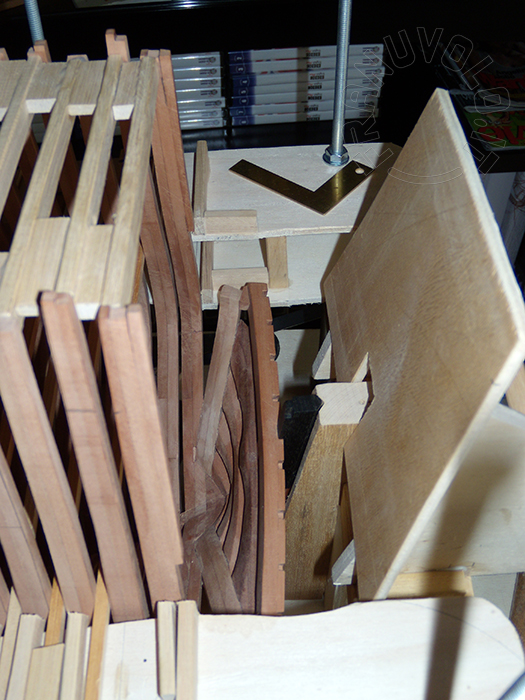

Accrocco per il montaggio in posizione delle controcorniere

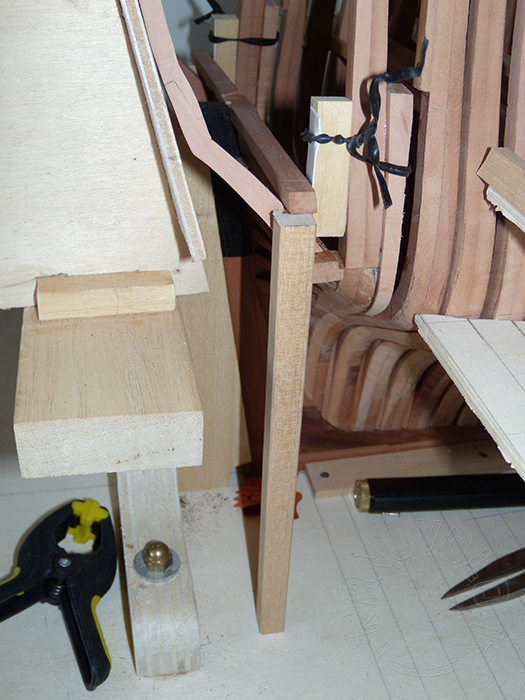

In posizione le controcorniere e il controdragante
