Le Fleuron - diario di Costruzione 2010
23 aprile - 0.5 ore Preparazione legnami: taglio e piallatura legno
01 maggio - 5 ore Elementi di carpenteria: linguette, apostoli, scalmi di cubia
02 maggio - 6 ore Elementi di carpenteria: linguette, apostoli, scalmi di cubia
10 maggio - 1 ore Elementi di carpenteria: linguette, apostoli, scalmi di cubia
20 aprile - 1.5 ore Elementi di carpenteria: linguette, apostoli, scalmi di cubia
12 maggio - 3 ore Elementi di carpenteria: linguette, apostoli, scalmi di cubia
13 maggio - 1 ore Elementi di carpenteria: linguette, apostoli, scalmi di cubia
14 maggio - 1 ore Elementi di carpenteria: linguette, apostoli, scalmi di cubia
15 maggio - 5 ore Elementi di carpenteria: linguette, apostoli, scalmi di cubia, basti inferiori
15 maggio - 1.5 ore Elementi di carpenteria: tracciatura, taglio e montaggio ultimi scalmi di controcorniera
16 maggio - 1.5 ore Logistica: Cantiere prua
16 maggio - 4 ore Elementi di carpenteria: linguette, apostoli, scalmi di cubia
16 maggio - 1 ore Disegno: Pianta scalmi di cubia
02 giugno - 5 ore Elementi di carpenteria: apostoli, scalmi di cubia
02 giugno - 6 ore Elementi di carpenteria: apostoli, scalmi di cubia
07 giugno - 1 ore Elementi di carpenteria: apostoli, scalmi di cubia
08 giugno - 1 ore Elementi di carpenteria: apostoli, scalmi di cubia
09 giugno - 1 ore Elementi di carpenteria: apostoli, scalmi di cubia
10 giugno - 1.5 ore Elementi di carpenteria: apostoli, scalmi di cubia
11 giugno - 1 ore Elementi di carpenteria: apostoli, scalmi di cubia
12 giugno - 3.5 ore Studio: da giuseppe sivero
03 luglio - 5 ore Elementi di carpenteria: rimossi quinti 23,24,25,26,27, 28 in virtù della nota di correzione a pag.85 della monografia. Eliminato quinto 28
04 luglio - 3 ore Preparazione legnami: taglio e piallatura legno
04 luglio - 2.5 ore Elementi di carpenteria: quinto 28 - madiere, mezzo madiere, staminali, scalmi
05 luglio - 2 ore Elementi di carpenteria: riporto, taglio e montaggio falso baglio quinto 28
06 agosto - 7 ore Preparazione legnami: piallatura legno per quinti
04 settembre - 2 ore Disegno: scalmi di cubia
14 settembre - 2 ore Disegno: scalmi di cubia
15 settembre - 3 ore Preparazione legnami: piallatura e segaggio legno per apostoli e scalmi di cubia 3, 4, 5, 6
17 settembre - 2.5 ore Elementi di carpenteria: cunei per apostoli e scalmi di cubia 3
18 settembre - 4.5 ore Elementi di carpenteria: cunei per scalmi di cubia 5, 6, 7 e 8
20 settembre - 2 ore Elementi di carpenteria: cunei per scalmi di cubia 9
21 settembre - 2.5 ore Elementi di carpenteria: riporto e taglio apostoli e scalmi di cubia dal 3 all'8
22 settembre - 1.5 ore Elementi di carpenteria: basti di prua
27 settembre - 3 ore Elementi di carpenteria: apostoli
30 settembre - 8 ore Elementi di carpenteria: scalmi di cubia
01 ottobre - 3 ore Elementi di carpenteria: scalmi di cubia 10
01 ottobre - 4 ore Elementi di carpenteria: scalmi di cubia
02 ottobre - 8 ore Elementi di carpenteria: scalmi di cubia
03 ottobre - 8 ore Elementi di carpenteria: scalmi di cubia
04 ottobre - 1 ore Tracciatura: ricalco su carta adesiva
05 ottobre - 2.5 ore Tracciatura: ricalco su carta adesiva
07 ottobre - 3 ore Elementi di carpenteria: quinti 2, 3, 4 - madiere, mezzo madiere, staminali, scalmi
08 agosto - 2 ore Elementi di carpenteria: quinti 5, 6 - madiere, mezzo madiere, staminali, scalmi
11 ottobre - 1 ore Elementi di carpenteria: assemblaggio quinto 2
12 ottobre - 1 ore Elementi di carpenteria: assemblaggio quinto 3
13 ottobre - 1 ore Elementi di carpenteria: assemblaggio quinto 4
14 ottobre - 1 ore Elementi di carpenteria: assemblaggio quinto 5
15 ottobre - 1 ore Elementi di carpenteria: assemblaggio quinto 6
16 ottobre - 7 ore Elementi di carpenteria: riporto, taglio e falso baglio quinti 2, 3, 4, 5, 6
17 ottobre - 5 ore Elementi di carpenteria: calette quinti 2, 3, 4, 5, 6
18 ottobre - 2 ore Tracciatura: tracciatura per rastrematura quinti 2, 3, 4, 5, 6
19 ottobre - 3 ore Elementi di carpenteria: rastrematura quinti 2, 3, 4, 5, 6
20 ottobre - 1.5 ore Elementi di carpenteria: posizione quinti 2 e 3
21 ottobre - 1.5 ore Elementi di carpenteria: posizione quinti 4, 5 e 6
26 ottobre - 2 ore Elementi di carpenteria: alloggiamento prestantino quinti 2, 3, 4, 5
29 ottobre - 2 ore Logistica: cantiere di prua
30 ottobre - 5 ore Elementi di carpenteria: montaggio sulla chiglia e relativi zappoli mediani dal quinto 2 al quinto 6
31 ottobre - 6 ore Elementi di carpenteria: rastrematura esterna dal quinto 2 al 6
01 novembre - 6 ore Elementi di carpenteria: rastrematura interna dal quinto 2 al 6
03 novembre - 2 ore Elementi di carpenteria: sagomatura battura della ruota e del calcagnolo
04 novembre - 2 ore Elementi di carpenteria: sagomatura battura della ruota e del calcagnolo
08 novembre - 3 ore Preparazione legnami: preparazione legname e scanalatura scolo acque
09 novembre - 2 ore Elementi di carpenteria: taglio zappoli mediani
10 novembre - 1 ore Elementi di carpenteria: taglio zappoli mediani
14 novembre - 4 ore Elementi di carpenteria: completamento e incollaggio zappoli mediani 30 ÷ 55
14 novembre - ore Elementi di carpenteria: completamento e incollaggio zappoli mediani 53 ÷ 55
15 novembre - 1.5 ore Elementi di carpenteria: rastrematura e montaggio sulla chiglia quinto 28 e relativo zappolo mediano
16 novembre - 0.5 ore Elementi di carpenteria: montaggio sulla chiglia quinto 27 e relativo zappolo mediano
17 novembre - 1 ore Elementi di carpenteria: montaggio sulla chiglia quinti 26 e 27 con relativi zappoli mediani
18 novembre - 1 ore Elementi di carpenteria: montaggio sulla chiglia quinti 24 e 25 con relativi zappoli mediani
19 novembre - 1.5 ore Elementi di carpenteria: montaggio sulla chiglia quinti 22 e 23 con relativi zappoli mediani
22 novembre - 2 ore Elementi di carpenteria: rastrematura scalmi e montaggio su chiglia quinto 21 e relativo zappolo mediano
24 novembre - ore Elementi di carpenteria: quinto 20 - madiere, mezzo madiere, staminali, scalmi già eseguito il 6 aprile 2008
24 novembre - 6 ore Elementi di carpenteria: quinto 20: ricalco su carta adesiva; riporto e taglio madiere, mezzo madiere, staminali, scalmi; assemblaggio. Rastrematura e quartabuono quinti 14, 15, 16, 17, 18 e 19
29 novembre - 2.5 ore Elementi di carpenteria: montaggio sulla chiglia quinti 19, 20 e 21 con relativi zappoli mediani
3 dicembre - 3.50 ore Completamento chiglia e riposizionamento quinti dal 2 al 6
4 dicembre - 3.00 ore Completamento controchiglia
05 dicembre - 2.5 ore Elementi di carpenteria: montaggio sulla chiglia quinti 16, 17 e 18 con relativi zappoli mediani
09 dicembre - 4 ore Elementi di carpenteria: rilavorazione madieri e mezzi madieri quinti 8 e 9 + quinto n. 7; madieri e mezzi madieri quinti 8 e 9
14 dicembre - 1.5 ore Tracciatura: ricalco su carta adesiva
15 dicembre - 2 ore Tracciatura: tracciatura per rastrematura quinti 8, 9, 10, 11, 12, 13
18 dicembre - 2.5 ore Elementi di carpenteria: quinto 7 - madiere, mezzo madiere, staminali, scalmi + assemblaggio
19 dicembre - 3 ore Elementi di carpenteria: rastrematura e quartabuono esterno quinti 10, 11, 12, 13
19 dicembre - 1 ore Elementi di carpenteria: riporto, taglio e falso baglio quinto 7
In rosso gli elementi eliminati
.jpg)

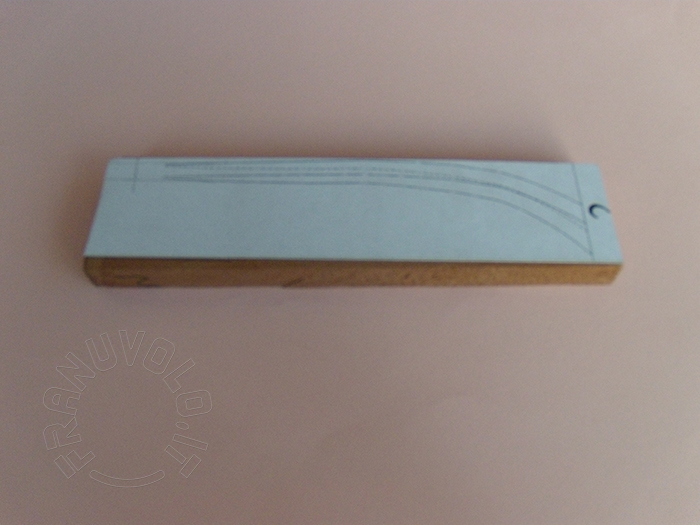

Blocchetto per ricavare uno scalmo di cubìa
.jpg)

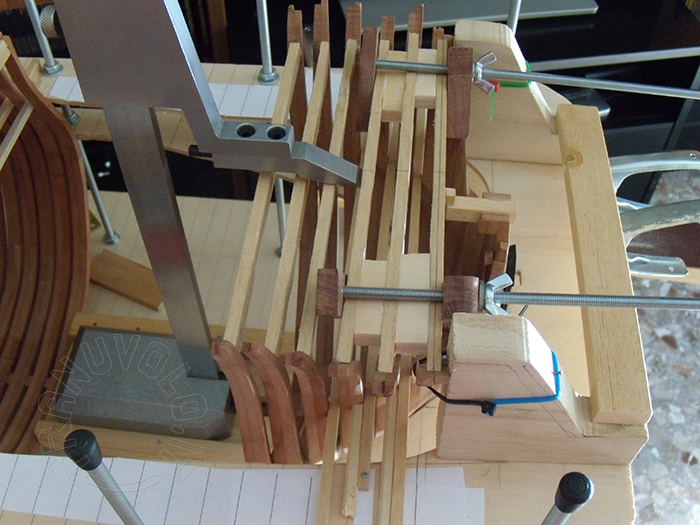

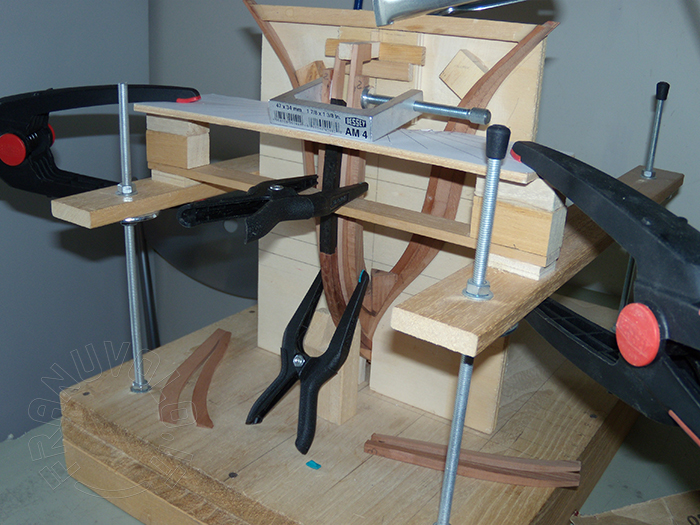

Accrocco per il montaggio della prua
.jpg)

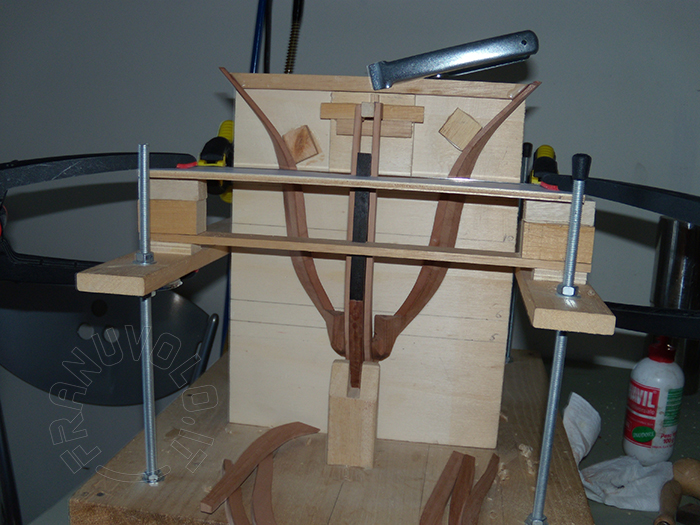

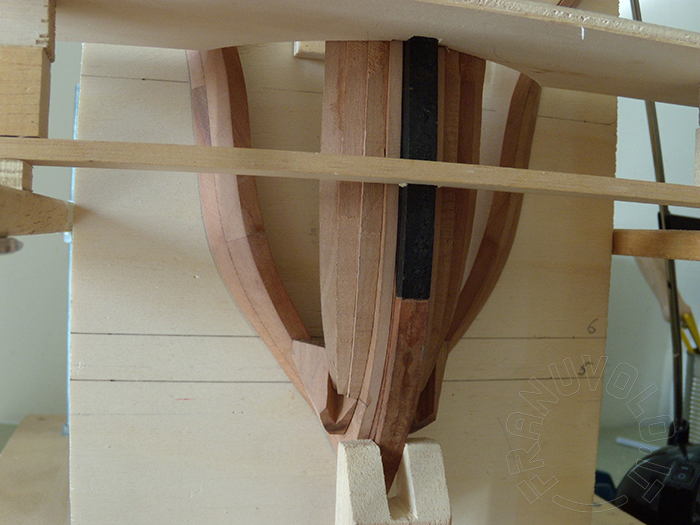

Qui si vedono la ruota, il caposesto, la linguetta ed il basto per i piedi degli scalmi di cubìa
.jpg)

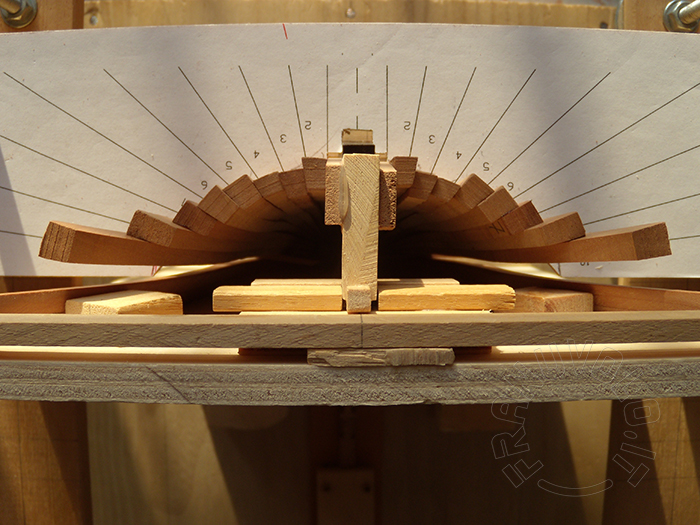

Montaggio degli apostoli
.jpg)

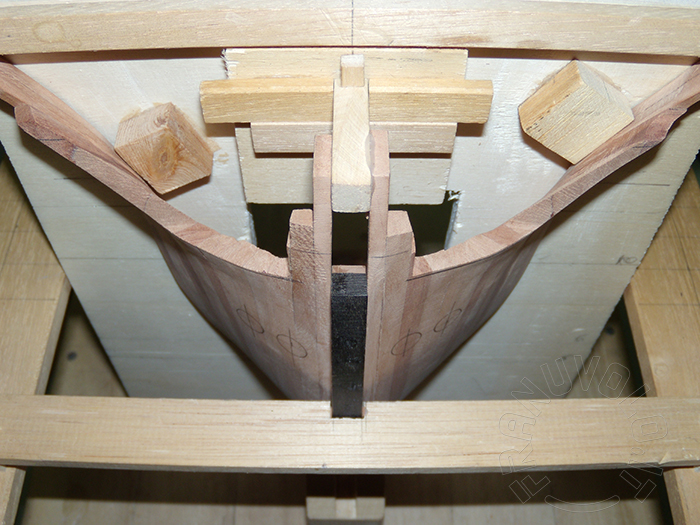

Linguette, apostoli e due scalmi di cubìa
.jpg)

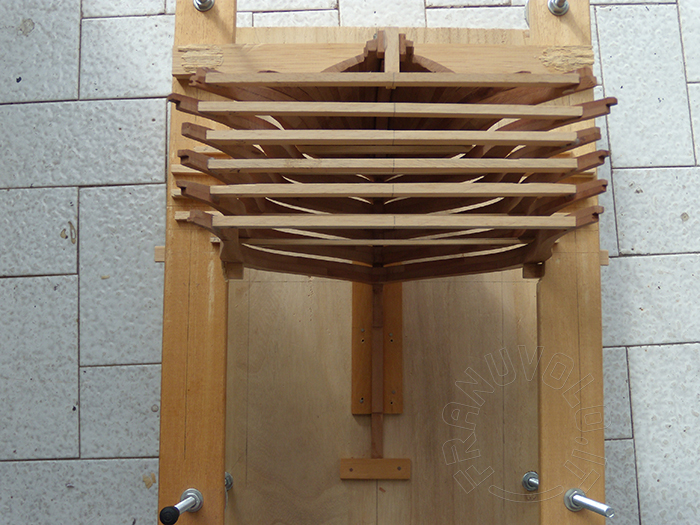

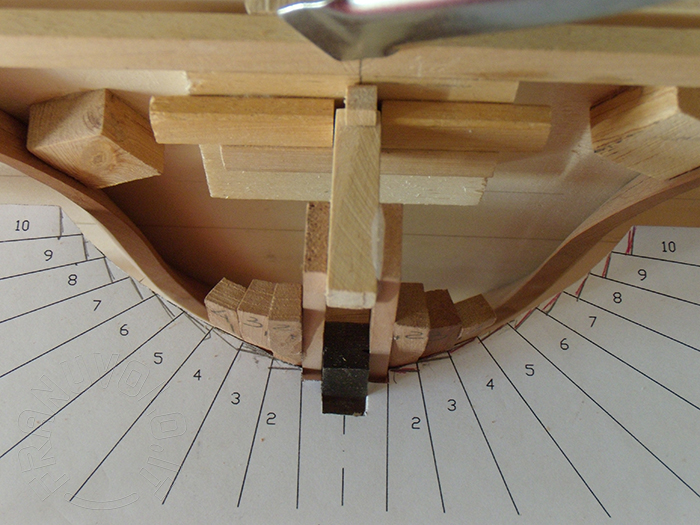

Come sopra ma vista dall'alto
.jpg)

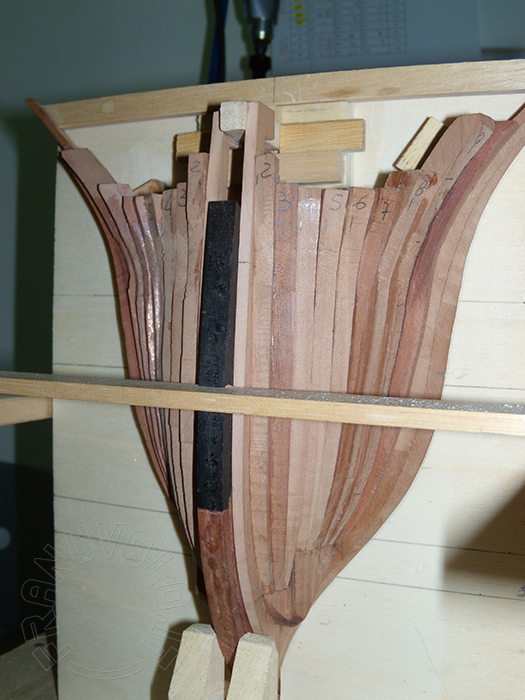

Scalmi di cubìa
.jpg)
.jpg)
e questo chi è?
.jpg)
.jpg)
.jpg)

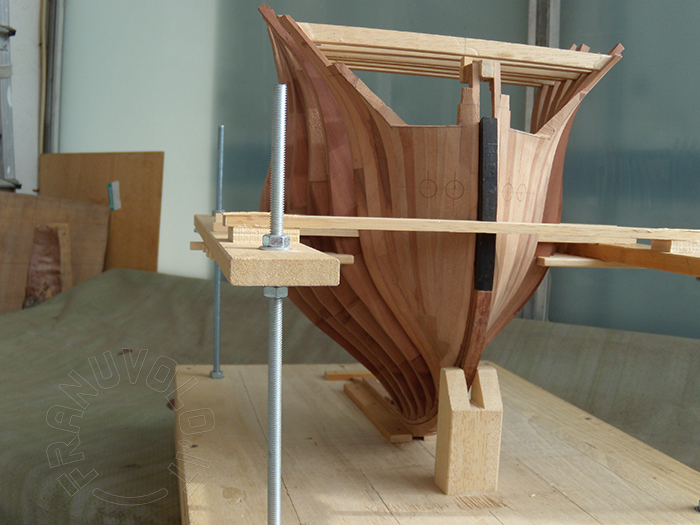

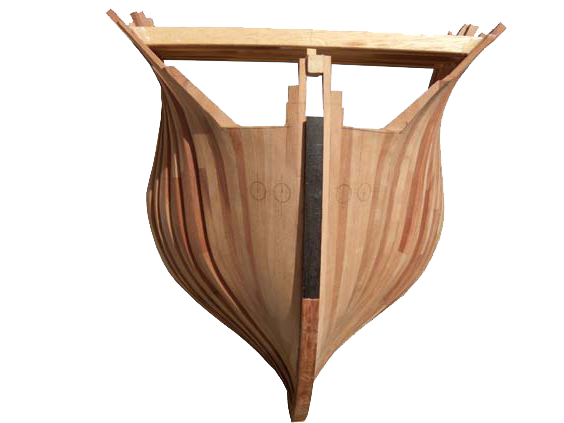

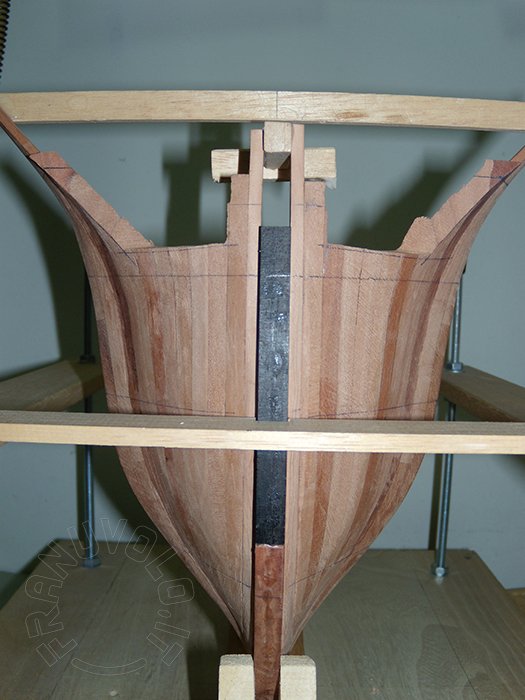

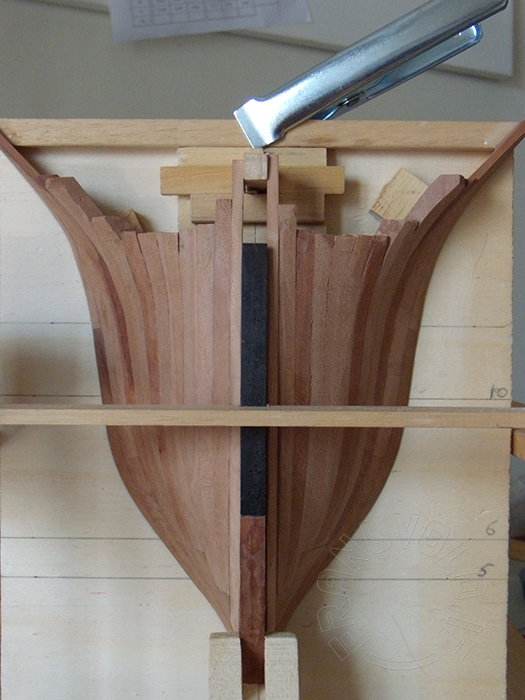

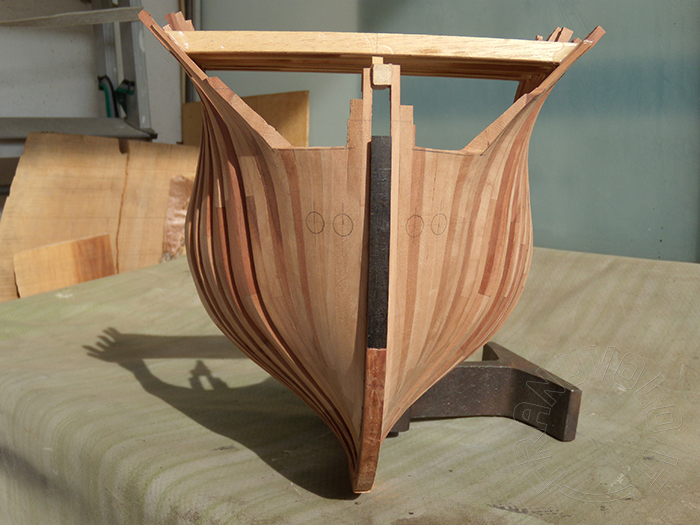

Carpenteria della prua. Come per la poppa anche qui la parte in
ebano sta per indicare la linea di galleggiamento
.jpg)

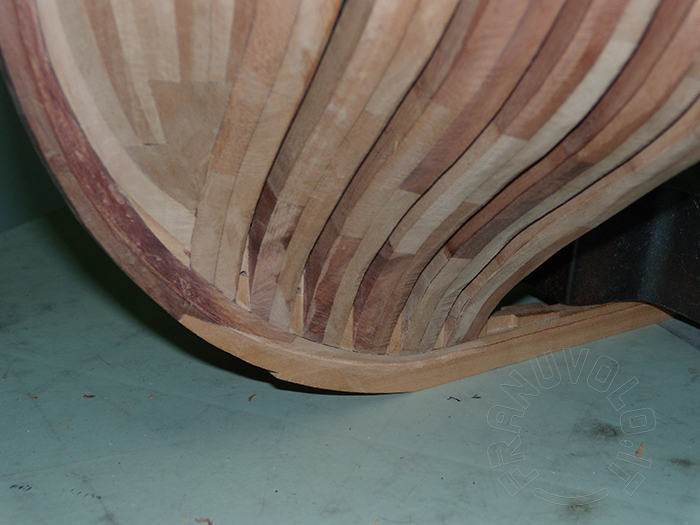

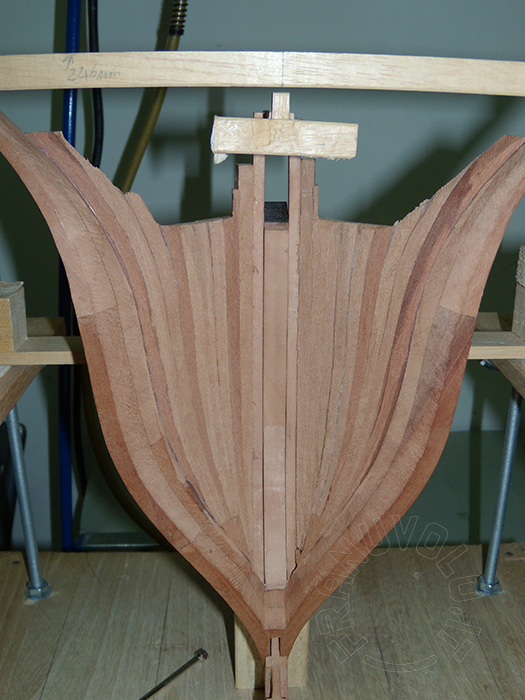

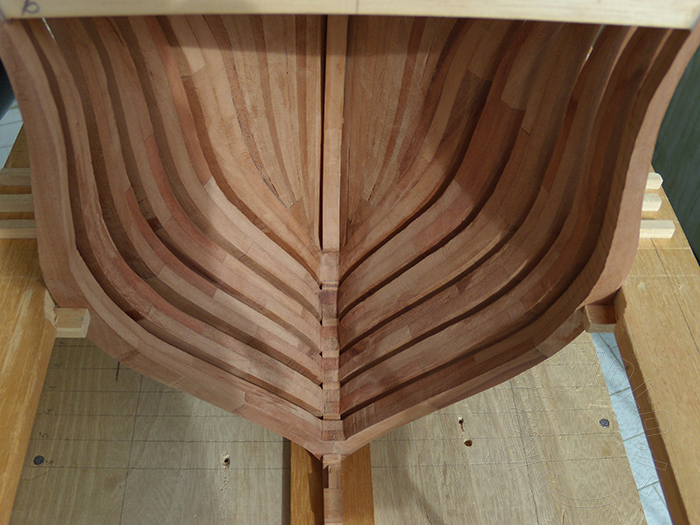

All'interno
.jpg)
.jpg)

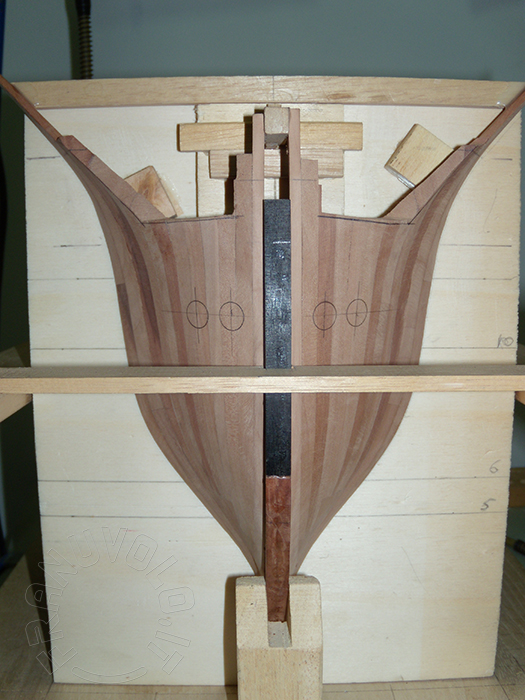

Tracciatura degli occhi di cubìa
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
Gli zangoni sul calcagnolo
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)

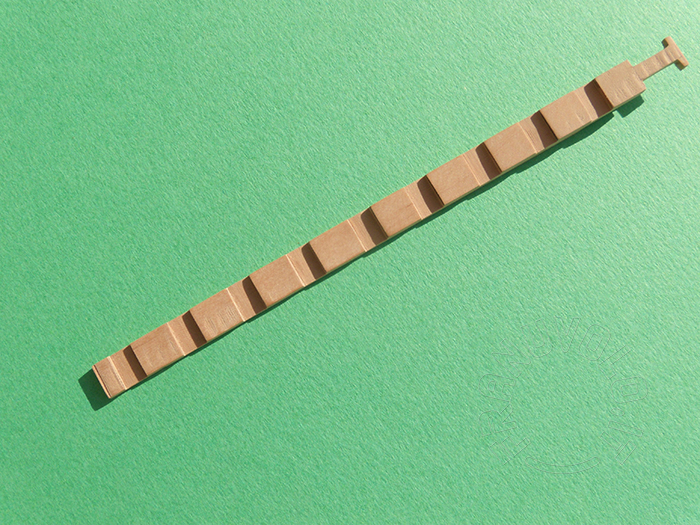

Controchiglia
