Le Fleuron - Diario di Costruzione 2011

vai alle foto

03 gennaio - 2 ore Elementi di carpenteria: quinto n. 7: rastematura, montaggio sulla chiglia con relativo zappolo mediano
04 gennaio - 2.5 ore Elementi di carpenteria: quinto n. 8: rastematura, montaggio sulla chiglia con relativo zappolo mediano
06 gennaio - 8 ore Elementi di carpenteria: quinto n. 9: rastematura, montaggio sulla chiglia + quinti n. 13, 14 e 15: montaggio sulla chiglia + relativi zappoli mediani + sostituzione madiere e mezzo madiere quinto 10
11 gennaio - 2.5 ore Elementi di carpenteria: quinto n. 10: rastematura, montaggio sulla chiglia con relativo zappolo mediano
13 gennaio Elementi di carpenteria: madieri e mezzi madieri quinti 11 e 12
13 gennaio - 3 ore Elementi di carpenteria: rilavorazione madieri e mezzi madieri quinti 11 e 12
14 gennaio - 3.5 ore Elementi di carpenteria: quinti n. 11 e 12: rastematura e montaggio sulla chiglia
15 gennaio - 4 ore Logistica: allargamento tavola di base con due fasce laterali incernierate
15 gennaio - 2.5 ore Elementi di carpenteria: Imbuoni dx e sx tra i quinti 59 e 62
17 gennaio - 1 ora Elementi di carpenteria: Imbuoni dx e sx tra i quinti 59 e 60
18 gennaio - 3 ore Elementi di carpenteria: Imbuoni dx e sx tra i quinti 54 e 59
19 gennaio - 2 ore Elementi di carpenteria: Imbuoni dx e sx tra i quinti 54 e 58
20 gennaio - 2 ore Elementi di carpenteria: Imbuoni dx e sx tra i quinti 57 e 52
23 gennaio - 1.5 ore Elementi di carpenteria: Imbuoni dx e sx tra i quinti 37 e 47
24 gennaio - 2 ore Elementi di carpenteria: Imbuoni dx e sx tra i quinti 37 e 45
25 gennaio - 3.5 ore Elementi di carpenteria: Imbuoni dx e sx tra i quinti 29 e 42
26 gennaio - 2 ore Elementi di carpenteria: Imbuoni dx e sx tra i quinti 24 e 31
27 gennaio - 1 ora Logistica: Smontaggio dima del primo ponte e barre filettate
28 gennaio - 2.5 ore Elementi di carpenteria: Imbuoni dx e sx tra i quinti 23 e 36
29 gennaio - 6 ore Elementi di carpenteria: Imbuoni dx e sx tra i quinti 6 e 23 + zappolo mediano 41
30 gennaio - 5 ore Elementi di carpenteria: Imbuoni dx e sx tra i quinti 5 e 43
30 gennaio - 2 ore Logistica: supporto rovescio
03 febbraio - 1 ora Elementi di carpenteria: levigatura esterna
04 febbraio - 1.5 ore Elementi di carpenteria: levigatura esterna
11 febbraio - 2 ore Attrezzi: morsetti per cinte
14 febbraio - 2.5 ore Attrezzi: morsetti per cinte
19 febbraio - 6 ore Elementi di carpenteria: levigatura esterna
19 febbraio - 2 ore Attrezzi: morsetti per cinte
19 febbraio - 4 ore Elementi di carpenteria: levigatura esterna
27 febbraio - 2 ore Disegno: barcaccia
28 febbraio - 3 ore Disegno: barcaccia
02 marzo - 3 ore Disegno: barcaccia
03 marzo - 2 ore Disegno: barcaccia
08 marzo - 2 ore Disegno: scaletto per palischermi
09 marzo - 3 ore Disegno: scaletto per palischermi
11 marzo - 3 ore Attrezzi: scaletto per palischermi
15 marzo - 2 ore Attrezzi: scaletto per palischermi
17 marzo - 6 ore Logistica: forma interna barcaccia
03 giugno - 2 ore Logistica: modifica sostegni
03 giugno - 2 ore Tracciatura: segnatura massima altezza
15 giugno - 1.5 ore Elementi di carpenteria: Eliminazione madiere, mezzo madiere, staminali e scalmi quinto 11
27 giugno - 1.5 ore Elementi di carpenteria: quinto 11 - madiere, mezzo madiere, staminali, scalmi: tagli e assemblaggio
10 luglio - 6 ore Elementi di carpenteria: doppia fila tra i quinti 1 e 34 a dritta
11 luglio - 3 ore Elementi di carpenteria: doppia fila tra i quinti 34 e 62 a dritta
12 luglio - 3 ore Elementi di carpenteria: doppia fila tra i quinti 42 e 62 in sinistra
13 luglio - 3 ore Elementi di carpenteria: doppia fila tra i quinti 42 e 10 in sinistra
14 luglio - 1 ora Elementi di carpenteria: doppia fila tra i quinti 10 e 1 in sinistra
18 luglio - 1 ora Elementi di carpenteria: levigatura esterna
19 luglio - 1 ora Elementi di carpenteria: levigatura esterna
20 luglio - 1 ora Elementi di carpenteria: levigatura esterna
21 luglio - 1.5 ore Elementi di carpenteria: levigatura esterna
22 luglio - 1 ora Elementi di carpenteria: levigatura esterna
23 luglio - 3 ore Elementi di carpenteria: levigatura esterna
23 luglio - 4 ore Elementi di carpenteria: scanalatura acqua
24 luglio - 2 ore Logistica: supporti laterali
25 luglio - 2 ore Logistica: supporti laterali
26 luglio - 1.5 ore Logistica: rimozione parziale falsi bagli
27 luglio - 2 ore Logistica: completamento rimozione falsi bagli
28 luglio - 5 ore Elementi di carpenteria: levigatura interna
30 luglio - 5.5 ore Elementi di carpenteria: levigatura interna
30 luglio - 2.5 ore Logistica: rilievo con sagoma composta in cartoncino
31 luglio - 0.5 ore Logistica: completamento rilievo con sagoma composta con cartoncini
31 luglio - 1.5 ore Elementi di carpenteria: taglio e piallatura legno
31 luglio - 0.5 ore Elementi di carpenteria: assemblaggio
01 agosto - 2.5 ore Elementi di carpenteria: taglio e calettature
02 agosto - 2 ore Elementi di carpenteria: calettature
03 agosto - 1 ora Elementi di carpenteria: finitura
04 agosto - 2 ore Elementi di carpenteria: finitura
03 settembre - 5 ore Elementi di carpenteria: letto + aggiustamento calette
03 settembre - 2 ore Logistica: rilievo con sagoma composta con cartoncini
04 settembre - 1.5 ore Materiali: trafilatura filo per chiodagione da 0.6 mm
04 settembre - 0.5 ore Logistica: dima in lamierino per chiodagione
04 settembre - 2 ore Chiodagione: chiodature
04 settembre - 2 ore Elementi di carpenteria: tracciatura, tagli, assemblaggio
06 settembre - 1.5 ore Elementi di carpenteria: montaggio e chiodatura prestantino di poppa
08 settembre - 2 ore Elementi di carpenteria: montaggio e chiodatura prestantino di prua
12 settembre - 1.5 ore Materiali: piallatura legno
13 settembre - 2 ore Materiali: taglio legno
14 settembre - 1 ora Disegno: disegno cad
14 settembre - 2.5 ore Elementi di carpenteria: palelle pontuale primo ponte
15 settembre - 1 ora Disegno: disegno cad
15 settembre - 1.5 ore Logistica: rilievo elemento di poppa con sagoma composta in cartoncino
16 settembre - 1 ora Logistica: rilievo elemento di poppa con sagoma composta in cartoncino
17 settembre - 2.5 ore Elementi di carpenteria: elemento di poppa dx
18 settembre - 2.5 ore Elementi di carpenteria: elemento di poppa dx + 3 longheroni
21 settembre - 2 ore Elementi di carpenteria: completamento dormiente dx
01 ottobre - 2.5 ore Elementi di carpenteria: elemento di poppa sx + 3 longheroni
02 ottobre - 2 ore Elementi di carpenteria: completamento dormiente sx
02 ottobre - 1 ora Logistica: sagoma per tracciatura assi bagli primo ponte
03 ottobre - 0.5 ore Logistica: dima per tracciatura code di rondine
03 ottobre - 2 ore Tracciatura: tracciatura code di rondine dormienti primo ponte
04 ottobre - 3 ore Elementi di carpenteria: 30 code di rondine dx dormienti primo ponte
05 ottobre - 3 ore Elementi di carpenteria: 31 code di rondine sx dormienti primo ponte
06 ottobre - 2.5 ore Elementi di carpenteria: montaggio dormienti primo ponte

In rosso gli elementi eliminati

Vascello imboscato

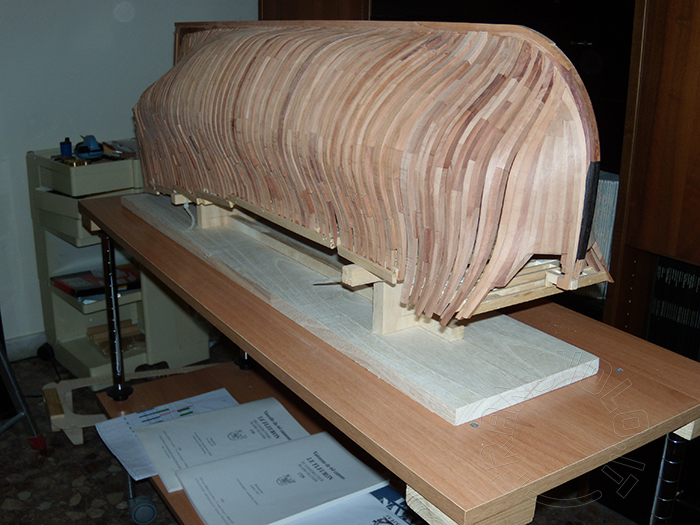

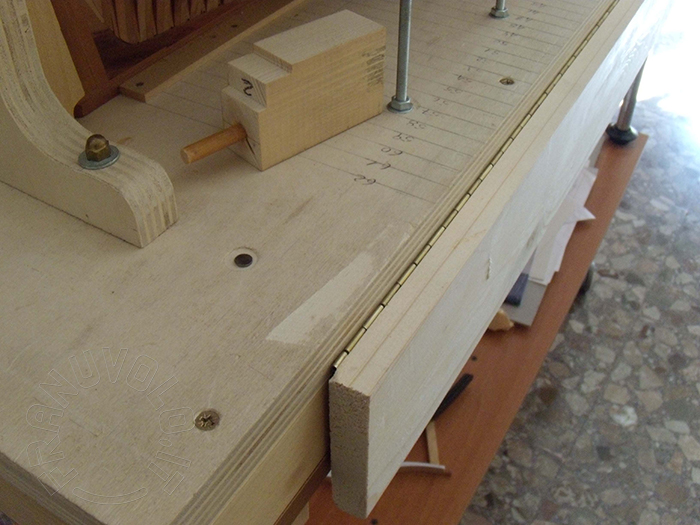

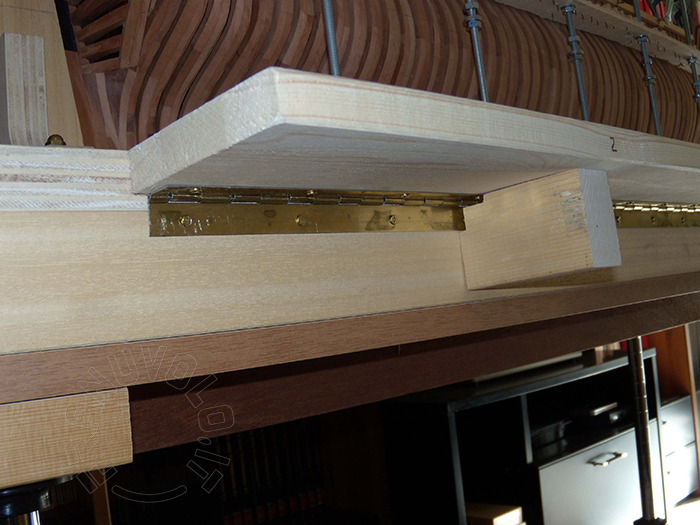

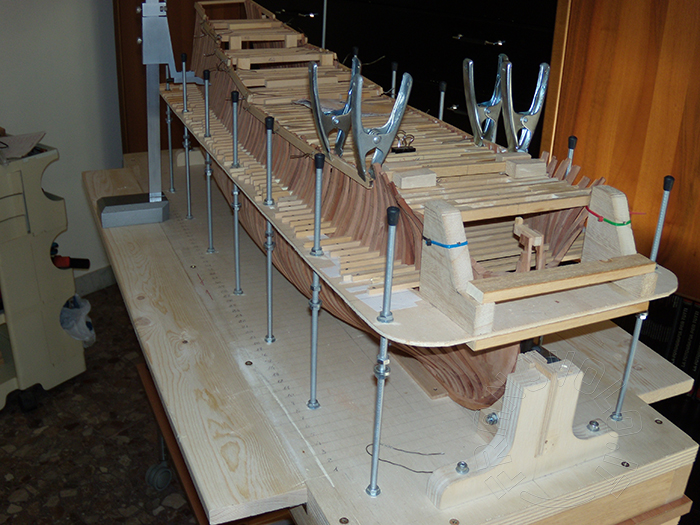

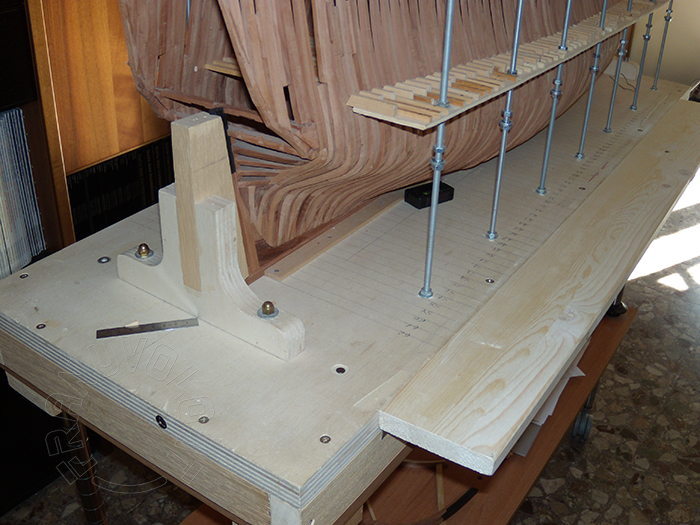

Allargamento del piano di lavoro

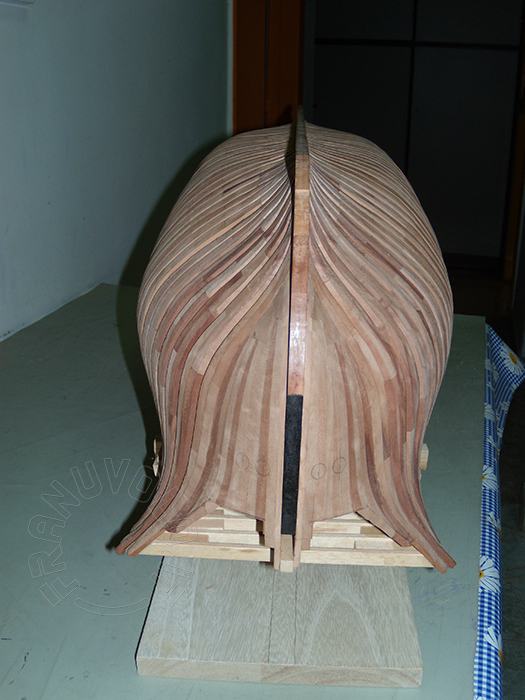

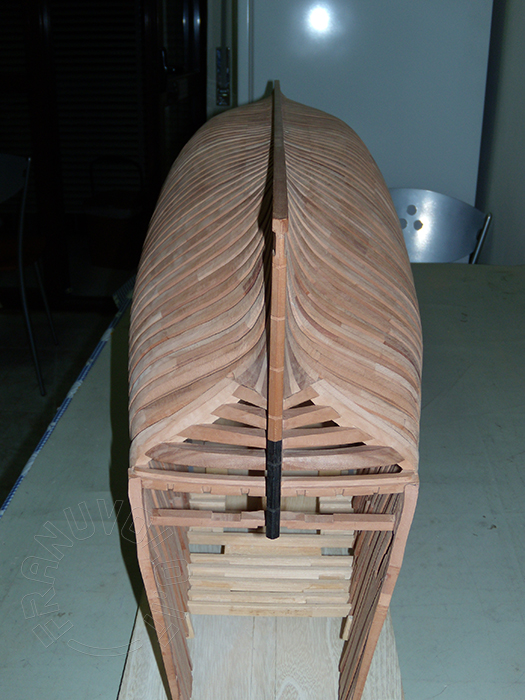

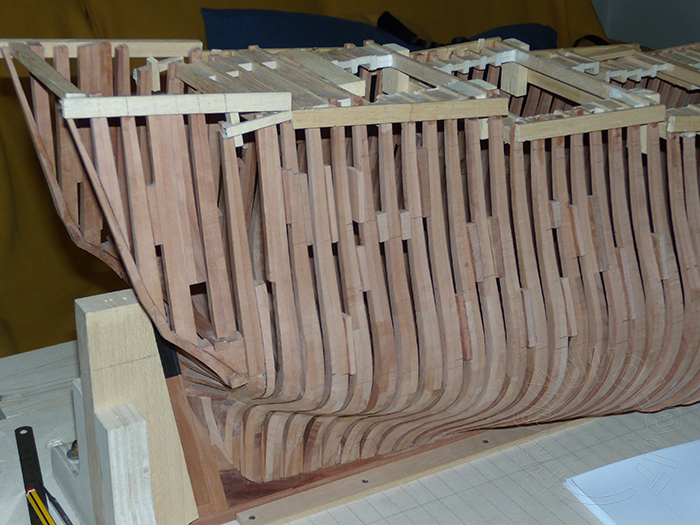

Accostolato di poppa

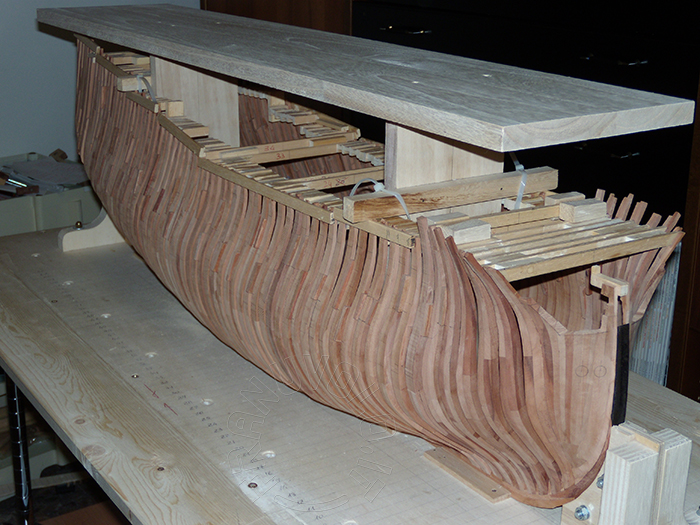

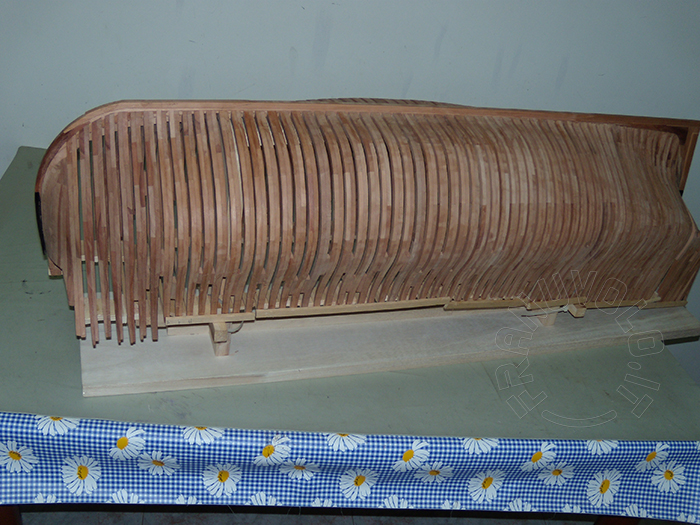

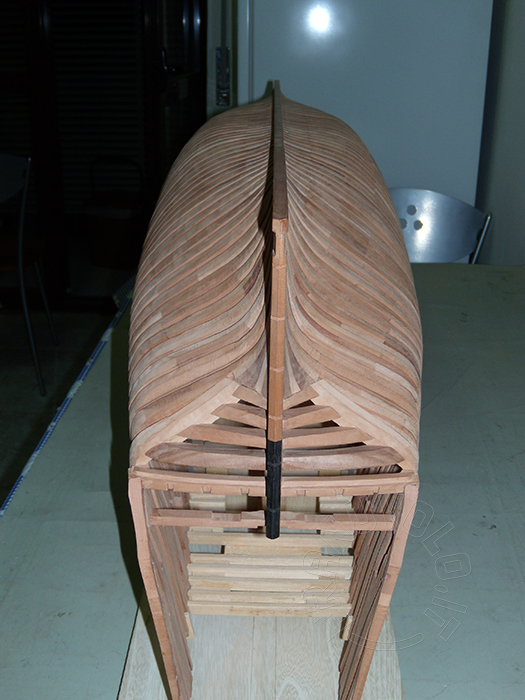

Acrocco per tenere capovolto il modello

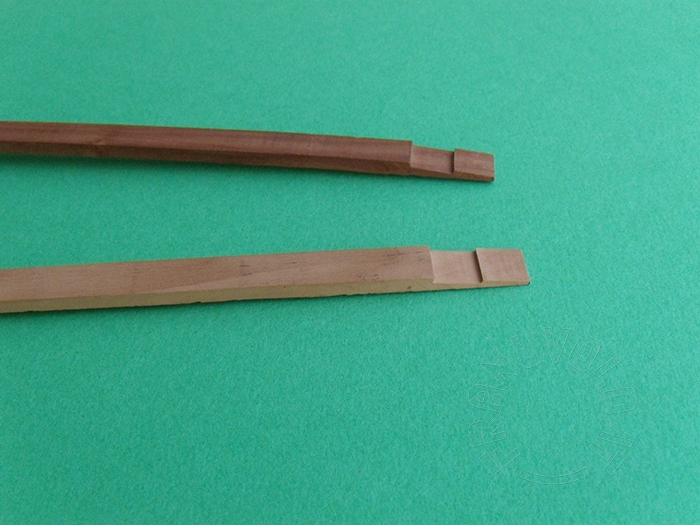

Per il paramezzale

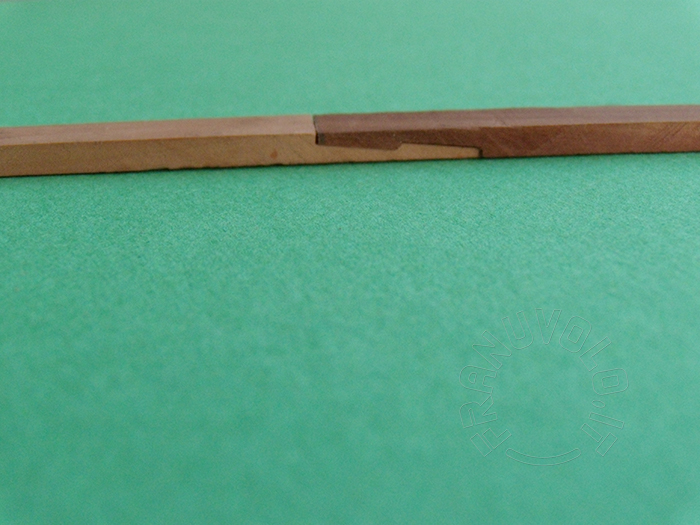

Calettatura del paramezzale

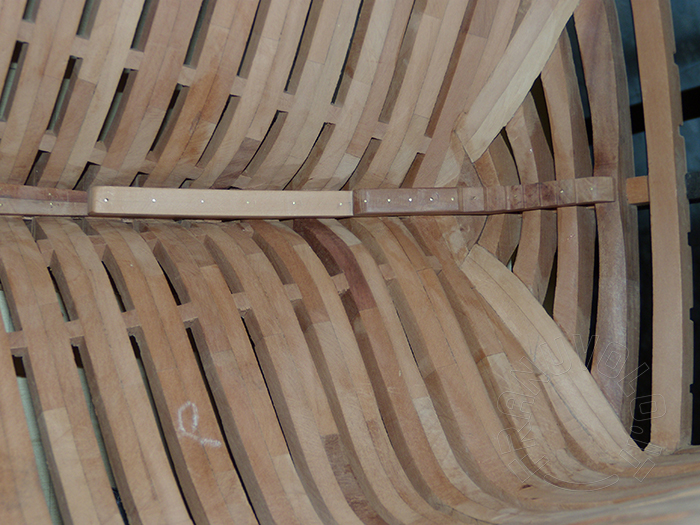

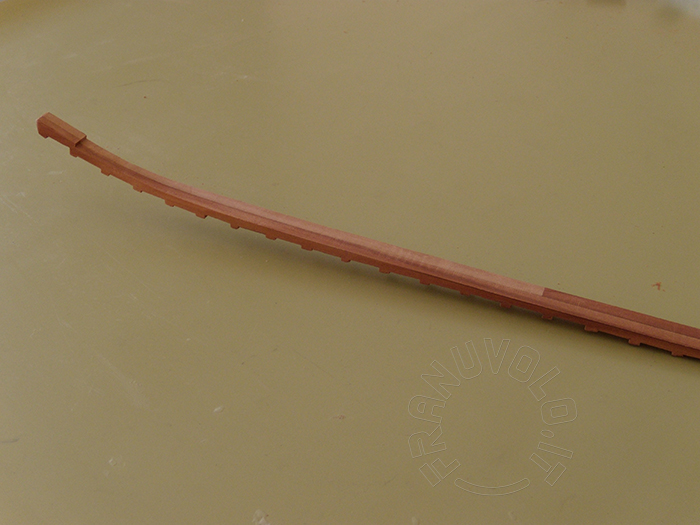

Paramezzale

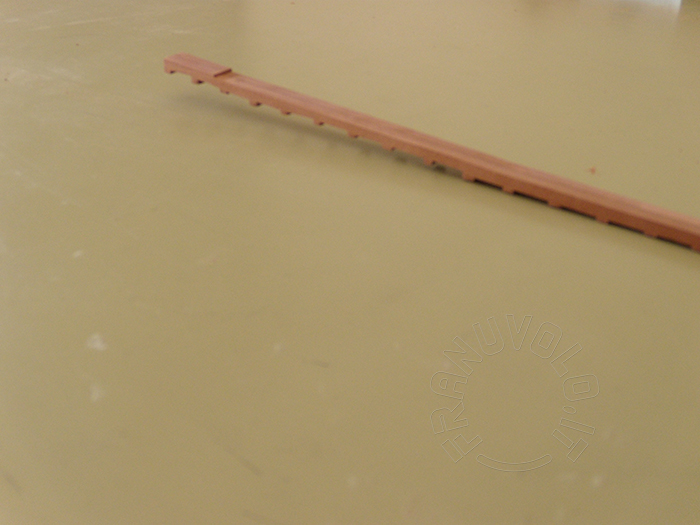

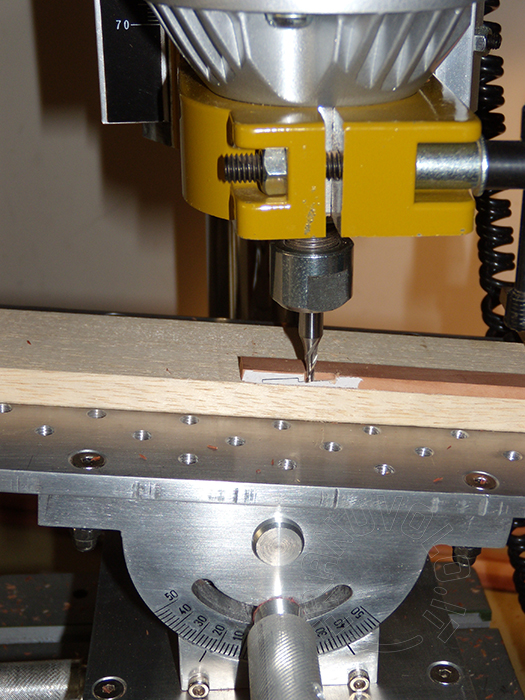

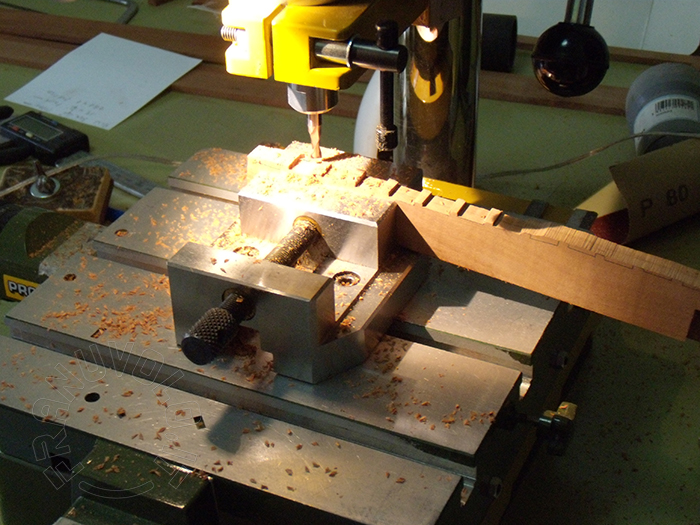

Fresatura di una palella del dormiente del primo ponte

Parte poppiera del dormiente del primo ponte

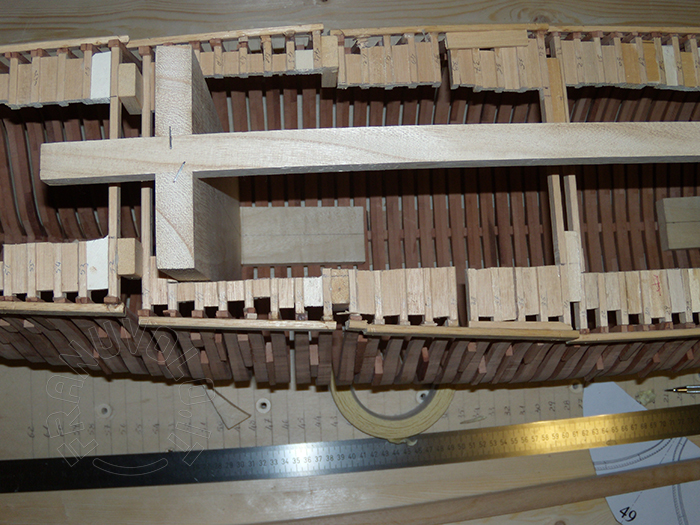

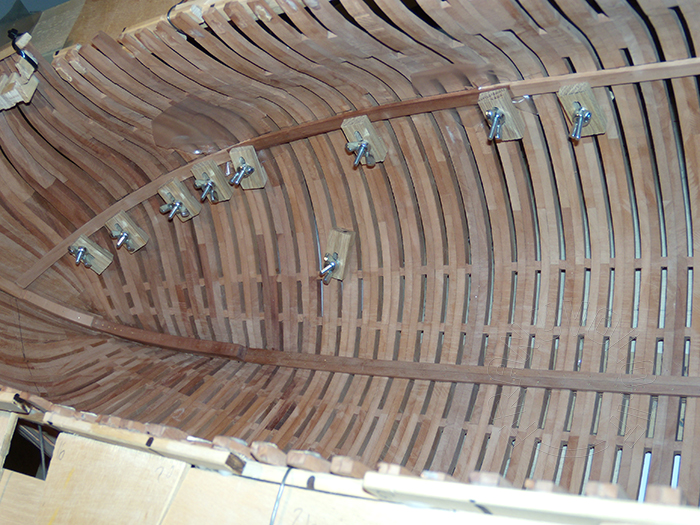

Montaggio dormiente del primo ponte

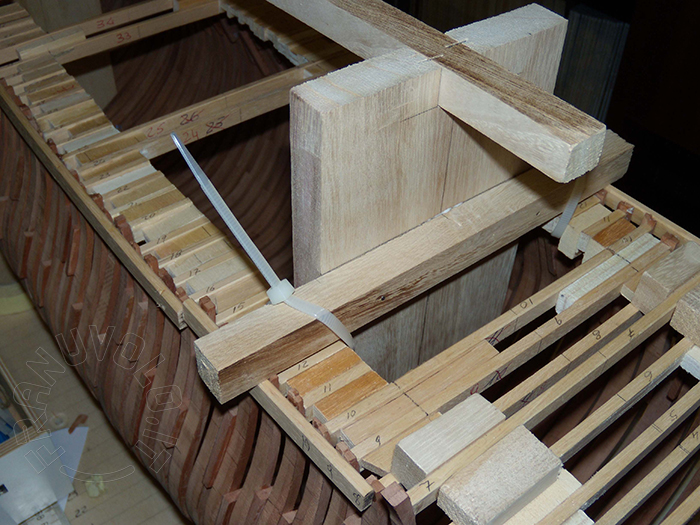

Accrocco per la segnatura delle code di rondine sul canto superiore del dormiente

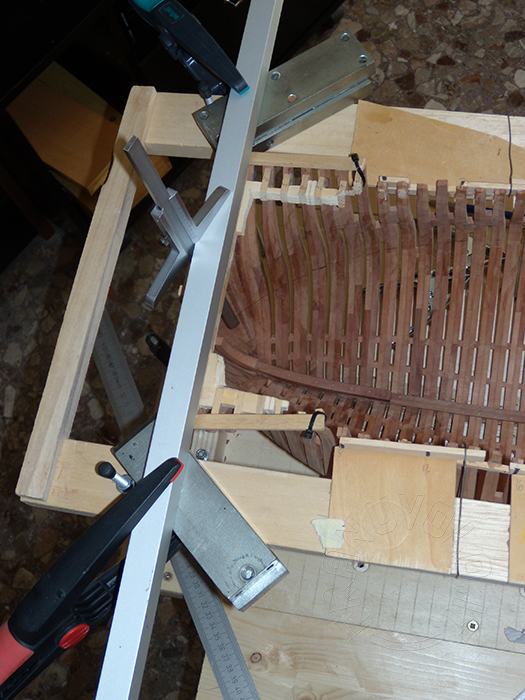

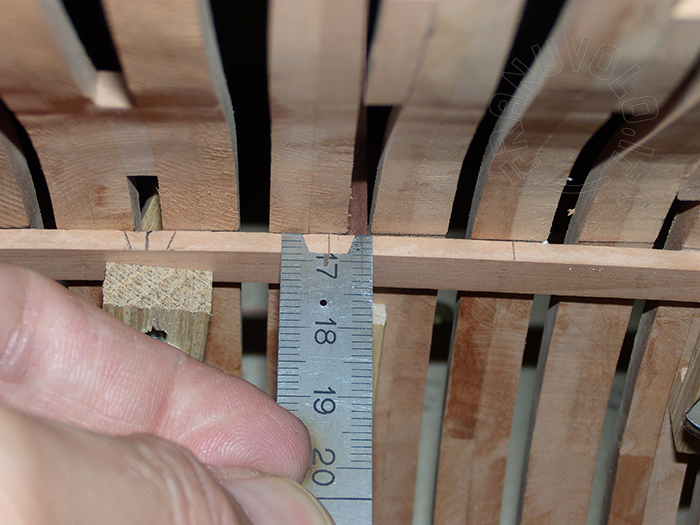

Tracciatura delle code di rondine che ospiteranno le teste dei bagli

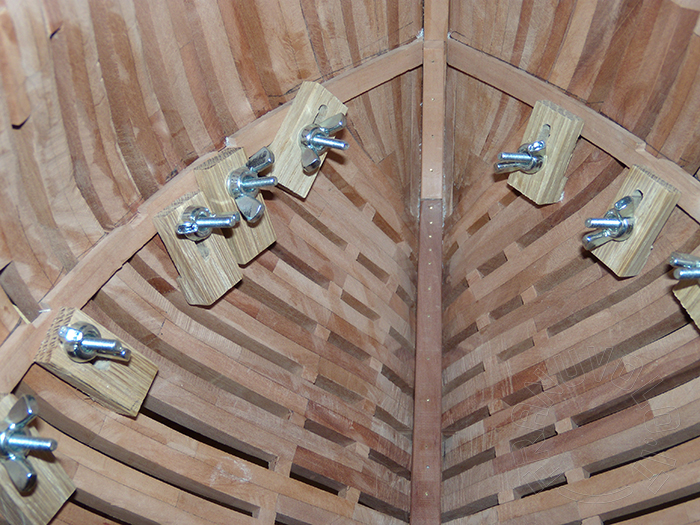

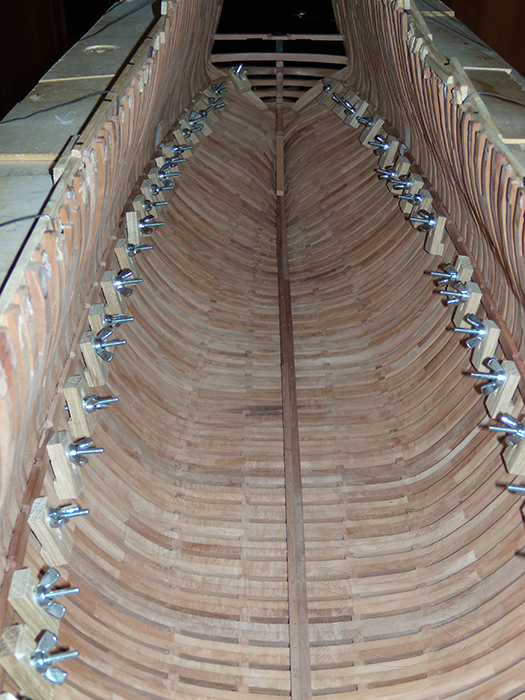

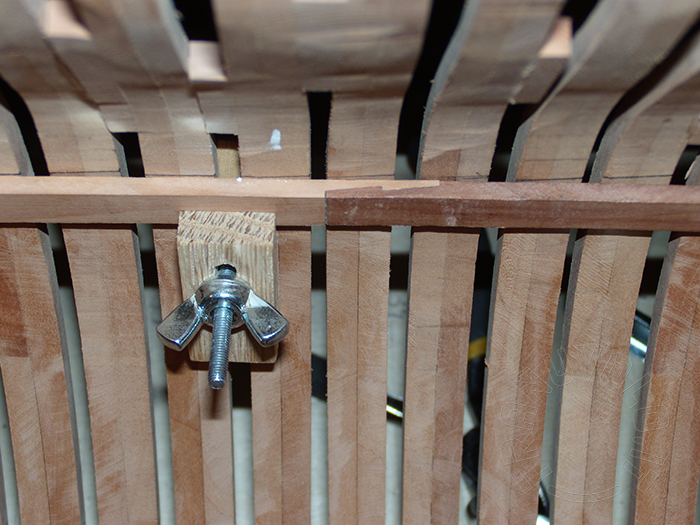

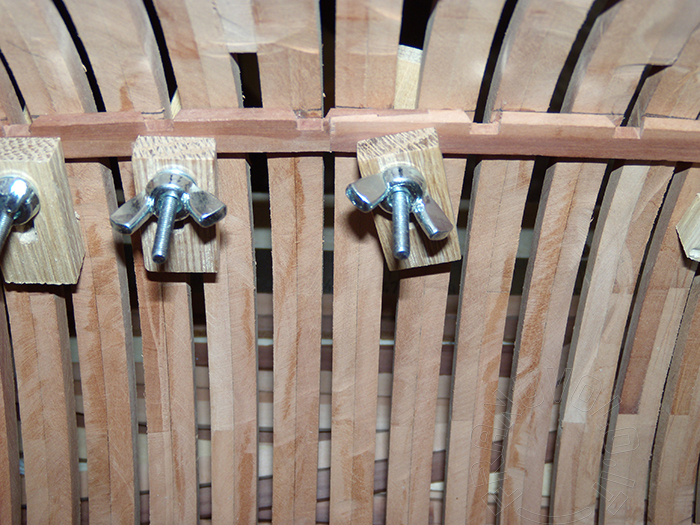

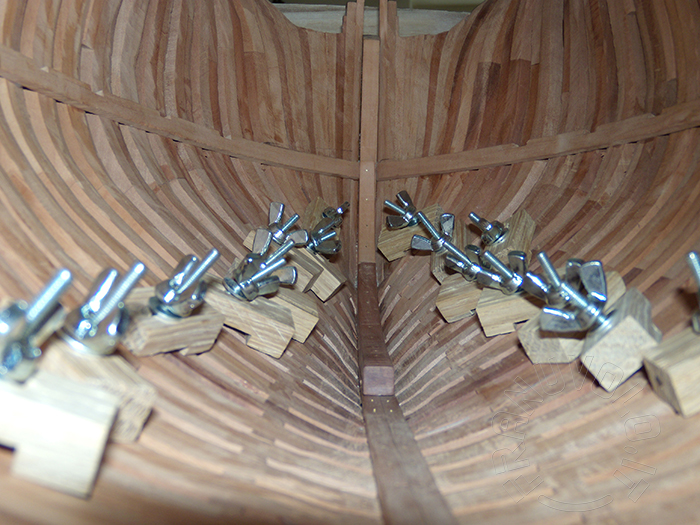

Dormienti del primo ponte ammorsettati

I morsetti non tengoono niente, sono solo allentati
