Le Fleuron - Diario di Costruzione 2013

vai alle foto

03 gennaio - 3 ore Chiodagione: chiodatura lumiere
04 gennaio - 1 ora Disegno: coronamento
04 gennaio - 1 ora Elementi di carpenteria: coronamento
05 gennaio - 2 ore Elementi di carpenteria: linguette d'imbuono tra scalmotti della volta e controdragante
05 gennaio - 3 ore Elementi di carpenteria: completamento coronamento
06 gennaio - 6 ore Elementi di carpenteria: elementi finestre
10 gennaio - 1 ora Elementi di carpenteria: Soprassoglie cannoniere di fuga
15 gennaio - 1 ora Logistica: riadattamento supporto rovescio
18 gennaio - 2 ore Elementi di carpenteria: torello di dritta
19 gennaio - 4.5 ore Tracciatura: tracciatura del fasciame di carena di dritta
26 gennaio - 6 ore Tracciatura: tracciatura del fasciame di carena di dritta
03 marzo - 1 ora Tracciatura: tracciatura del fasciame di carena di dritta
03 marzo - 3 ore Materiali: segaggio legno
25 aprile - 5 ore Elementi di carpenteria: controtorello + una tavola
26 aprile - 7 ore Elementi di carpenteria: tavole della carena di dritta
27 aprile - 6 ore Elementi di carpenteria: tavole della carena di dritta
28 aprile - 6 ore Elementi di carpenteria: tavole della carena di dritta
29 aprile - 2.5 ore Elementi di carpenteria: tavole della carena di dritta
01 maggio - 8 ore Elementi di carpenteria: tavole della carena di dritta
02 maggio - 2 ore Elementi di carpenteria: tavole della carena di dritta
06 maggio - 1.5 ore Elementi di carpenteria: tavole della carena di dritta
07 maggio - 2 ore Elementi di carpenteria: tavole della carena di dritta
08 maggio - 1.5 ore Elementi di carpenteria: tavole della carena di dritta
10 maggio - 1 ora Elementi di carpenteria: tavole della carena di dritta
11 maggio - 3.5 ore Elementi di carpenteria: tavole della carena di dritta
12 maggio - 5 ore Elementi di carpenteria: tavole della carena di dritta
25 maggio - 5 ore Elementi di carpenteria: tavole della carena di dritta
26 maggio - 6 ore Elementi di carpenteria: tavole della carena di dritta
27 maggio - 1 ora Elementi di carpenteria: tavole della carena di dritta
04 giugno - 2.5 ore Elementi di carpenteria: tavole della carena di dritta
08 giugno - 7 ore Elementi di carpenteria: tavole della carena di dritta
09 giugno - 5 ore Elementi di carpenteria: tavole della carena di dritta
10 giugno - 1.5 ore Elementi di carpenteria: tavole della carena di dritta
11 giugno - 1 ora Elementi di carpenteria: tavole della carena di dritta
12 giugno - 2.5 ore Elementi di carpenteria: tavole della carena di dritta
17 giugno - 2.5 ore Elementi di carpenteria: tavole della carena di dritta
18 giugno - 1 ora Elementi di carpenteria: tavole della carena di dritta
21 giugno - 8.5 ore Elementi di carpenteria: tavole della carena di dritta
22 giugno - 11 ore Elementi di carpenteria: tavole della carena di dritta
23 giugno - 4 ore Elementi di carpenteria: tavole della carena di dritta
06 luglio - 10 ore Chiodagione: foratura tavole della carena di dritta
07 luglio - 5 ore Chiodagione: foratura tavole della carena di dritta
13 luglio - 3 ore Chiodagione: foratura tavole della carena di dritta
14 luglio - 4 ore Chiodagione: foratura tavole della carena di dritta
16 luglio - 3 ore Elementi di carpenteria: levigatura carena di dritta
20 luglio - 3 ore Elementi di carpenteria: levigatura carena di dritta
20 luglio - 1.5 ore Chiodagione: foratura cinte di dritta
03 settembre - 2 ore Materiali: trafilatura noce a 0,8 mm
04 settembre - 2 ore Materiali: trafilatura noce a 0,8 mm
05 settembre - 1.5 ore Materiali: trafilatura noce a 0,8 mm
06 settembre - 1 ora Materiali: trafilatura noce a 0,8 mm
07 settembre - 2 ore Materiali: trafilatura noce a 0,8 mm
09 settembre - 3.5 ore Chiodagione: foratura cinte e tavole della murata
09 settembre - 3 ore Chiodagione: incavigliatura tavole della carena di dritta
10 settembre - 4.5 ore Chiodagione: incavigliatura tavole della carena di dritta
11 settembre - 6 ore Chiodagione: incavigliatura tavole della carena di dritta
12 settembre - 6 ore Chiodagione: incavigliatura tavole della carena di dritta
13 settembre - 1 ora Materiali: trafilatura noce a 0,8 mm
13 settembre - 5 ore Chiodagione: incavigliatura tavole della carena di dritta
14 settembre - 1.5 ore Materiali: trafilatura noce a 0,8 mm
14 settembre - 6.5 ore Chiodagione: incavigliatura tavole della carena di dritta
15 settembre - 2 ore Chiodagione: taglio a raso
15 settembre - 3 ore Elementi di carpenteria: completamento levigatura carena e imprimatura con gomma lacca
12 ottobre - 6 ore Chiodagione: chiodatura tavole della carena di dritta (143 da 0,8 - 250 da 0,7 mm)
13 ottobre - 1.5 ore Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
14 ottobre - 1.5 ore Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
16 ottobre - 2 ore Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
19 ottobre - 7 ore Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
20 ottobre - 8.5 ore Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
21 ottobre - 1.5 ore Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
22 ottobre - 1.5 ore Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
23 ottobre - 1.5 ore Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
24 ottobre - 2 ore Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
26 ottobre - 2 ore Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
28 ottobre - 2 ore Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
29 ottobre - 2 ore Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
31 ottobre - 2 ore Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
01 novembre - 4 ore Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
02 novembre - 4 ore Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
03 novembre - 2.5 ore Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
04 novembre - 1.5 ore Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
05 novembre - 1 ora Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
06 novembre - 2 ore Chiodagione: chiodatura tavole della carena di dritta (0,6 mm)
09 novembre - 2 ore Chiodagione: chiodatura tavole opera morta di dritta (0,5 mm)
10 novembre - 3 ore Chiodagione: chiodatura tavole opera morta di dritta (0,5 mm)
07 dicembre - 3 ore Elementi di carpenteria: tavole opera morta di dritta + 1 imbuono tra seconda e terza cinta di dritta
08 dicembre - 3 ore Elementi di carpenteria: tavole opera morta di dritta + 1 imbuono tra seconda e terza cinta di dritta

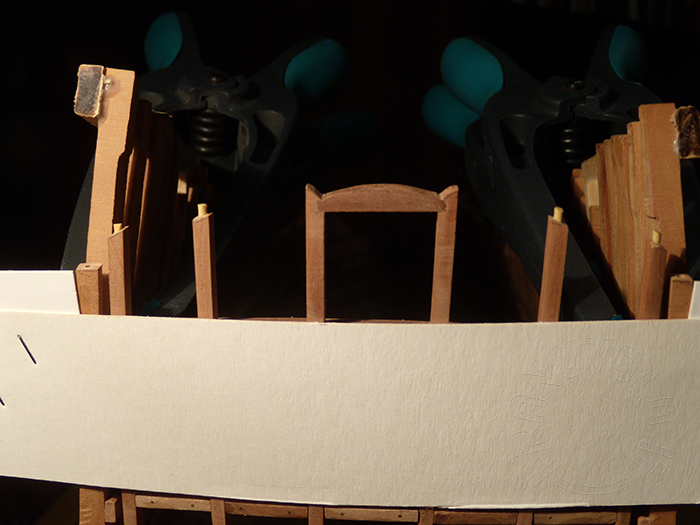

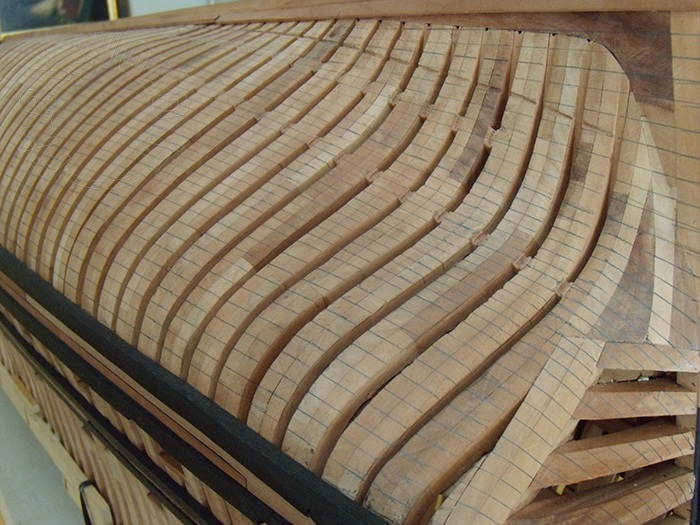

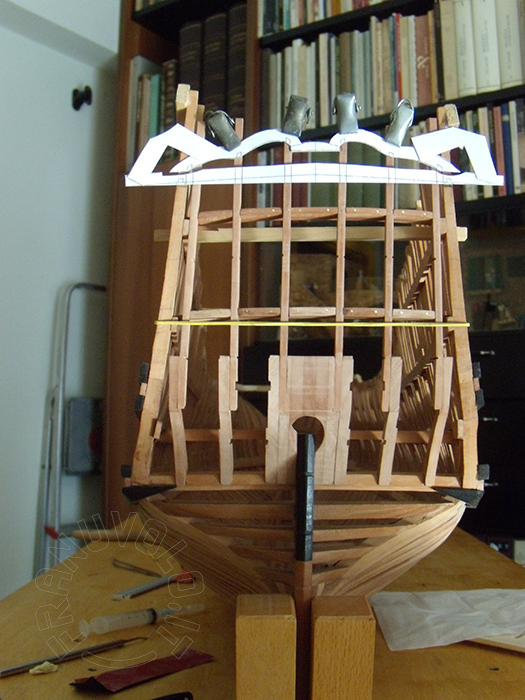

Sagoma del coronamento del quadro

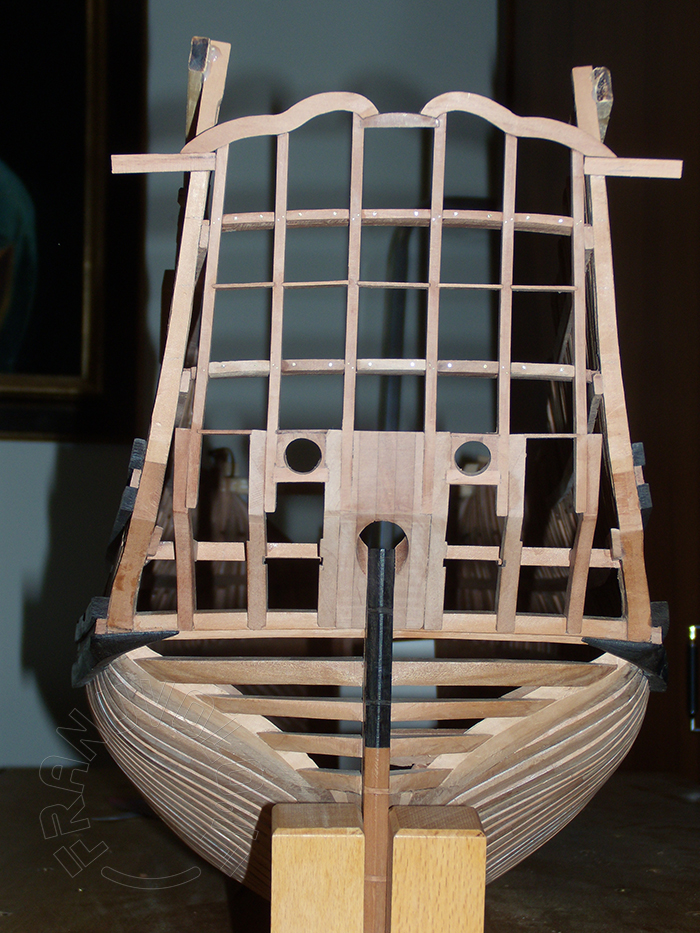

Coronamento del quadro

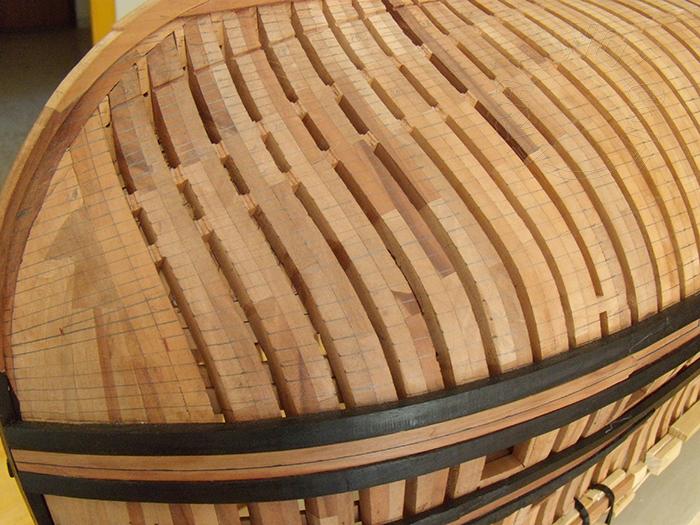

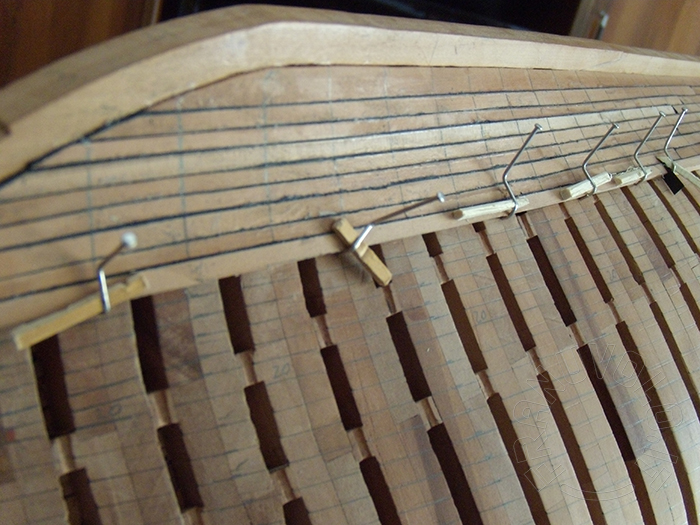

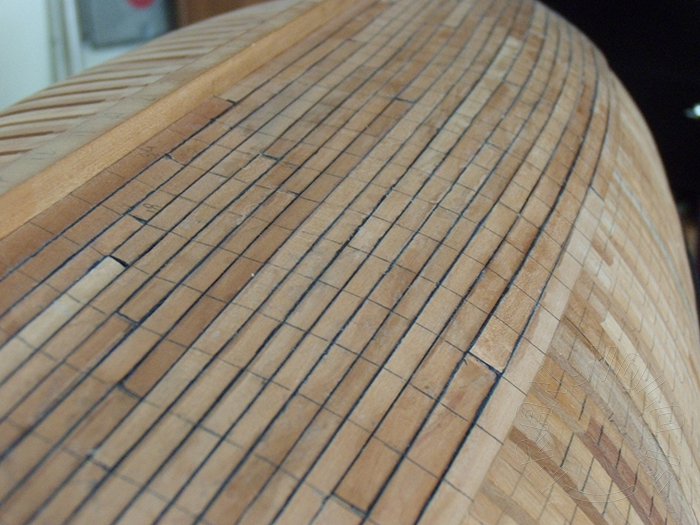

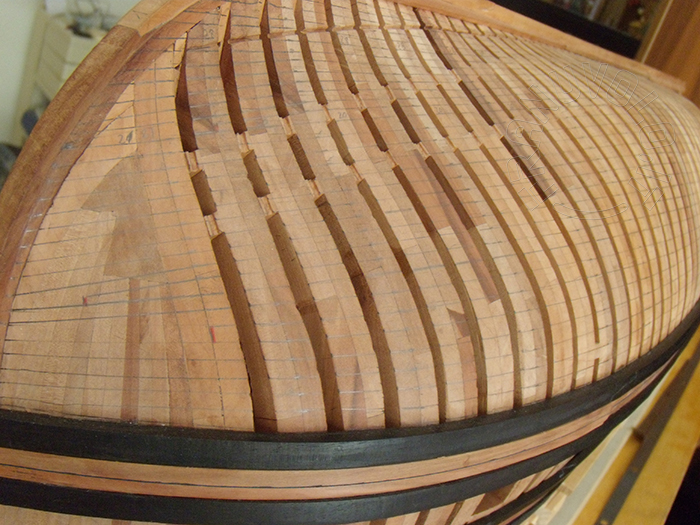

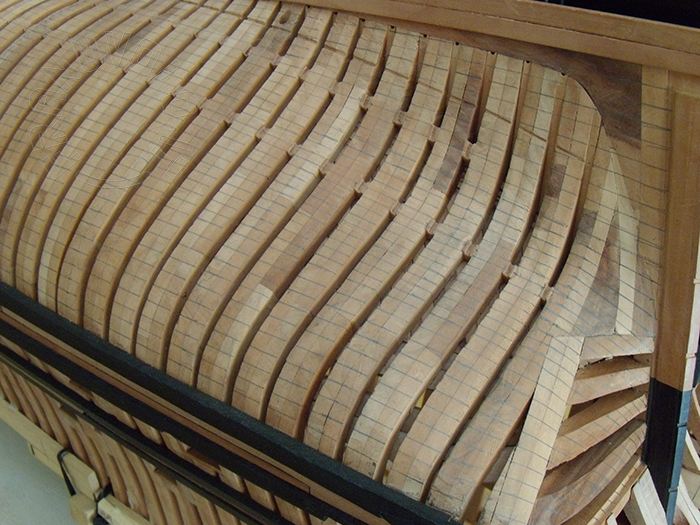

Segnatura del fasciame

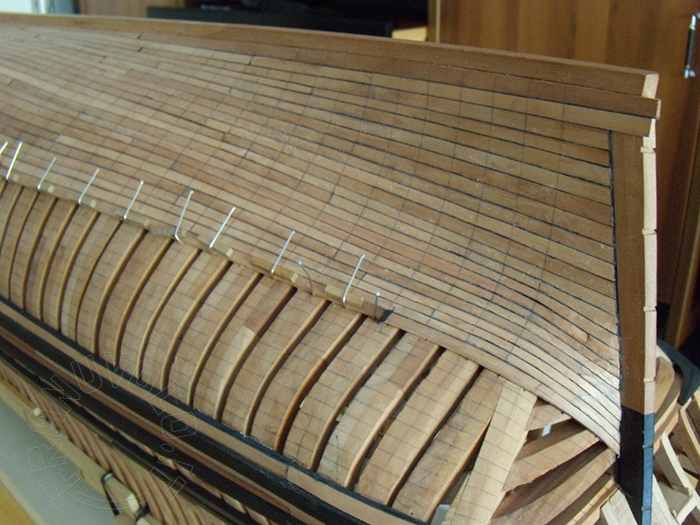

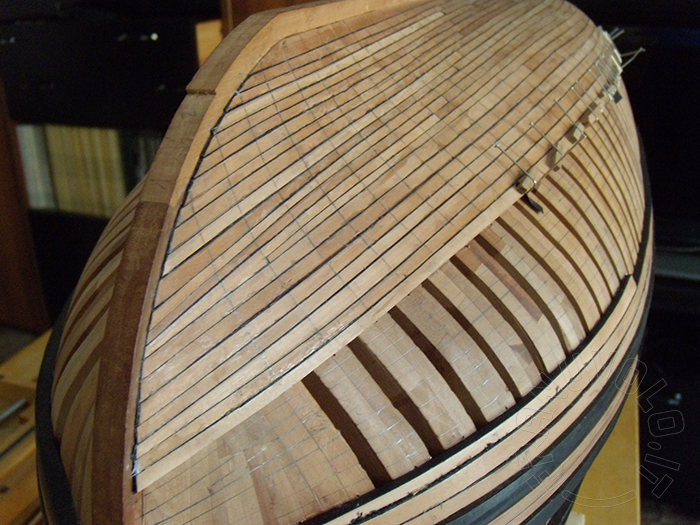

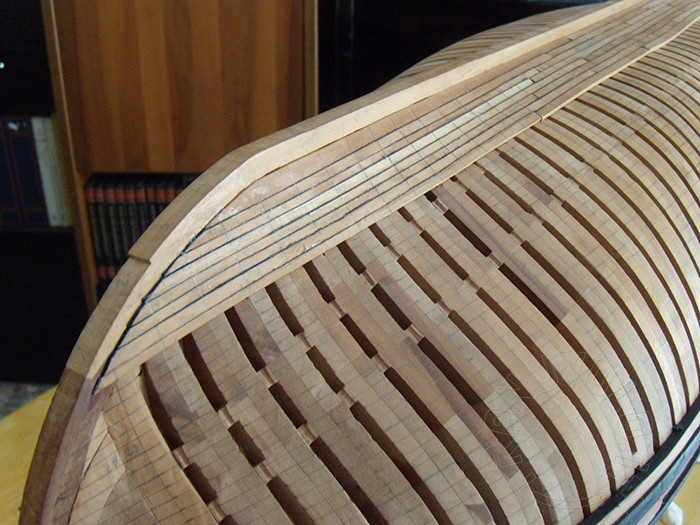

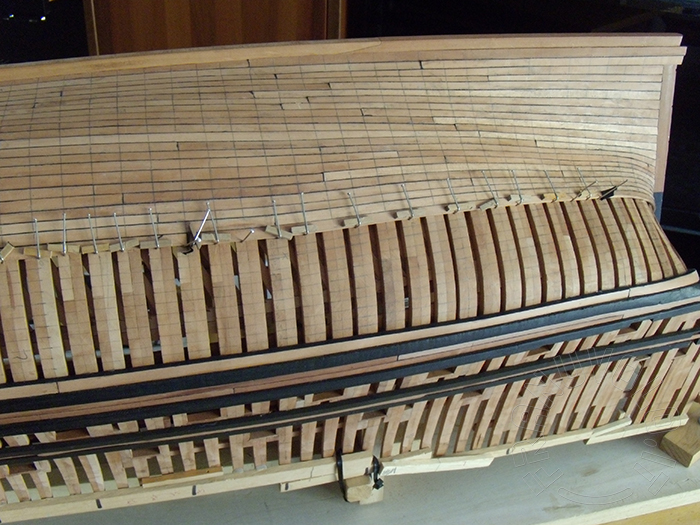

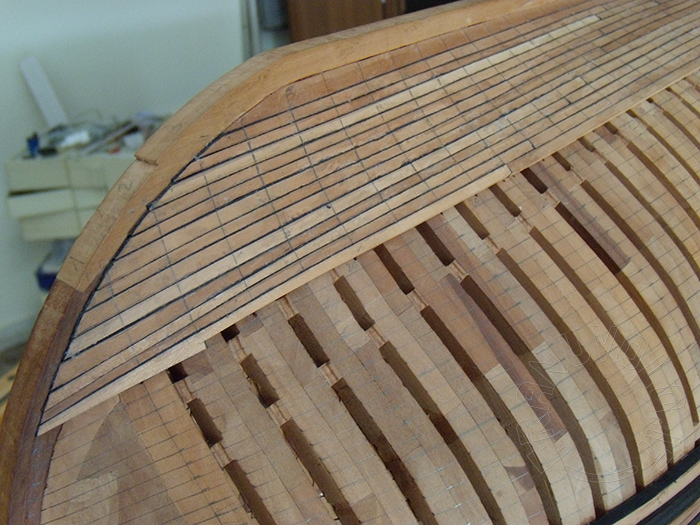

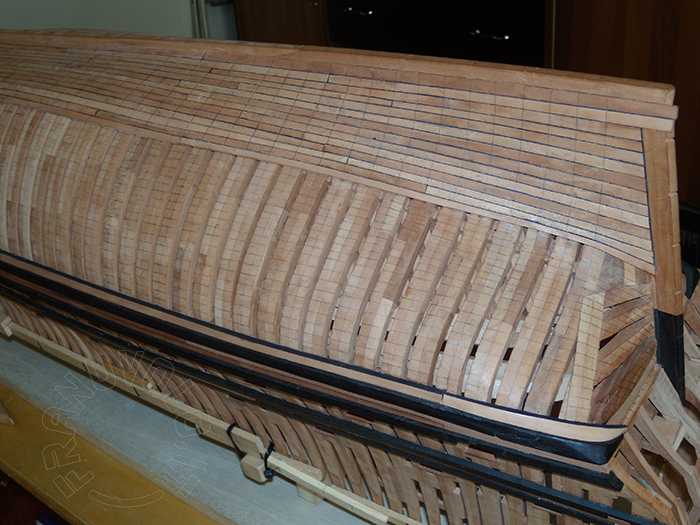

 Primi corsi di fasciame iniziando dal torello

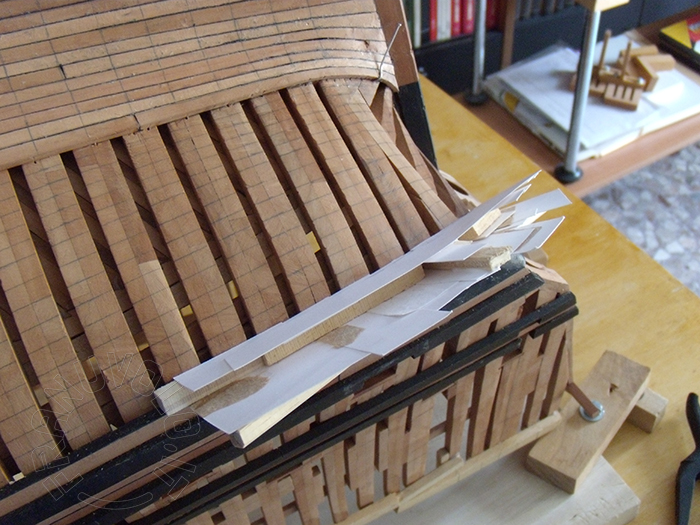

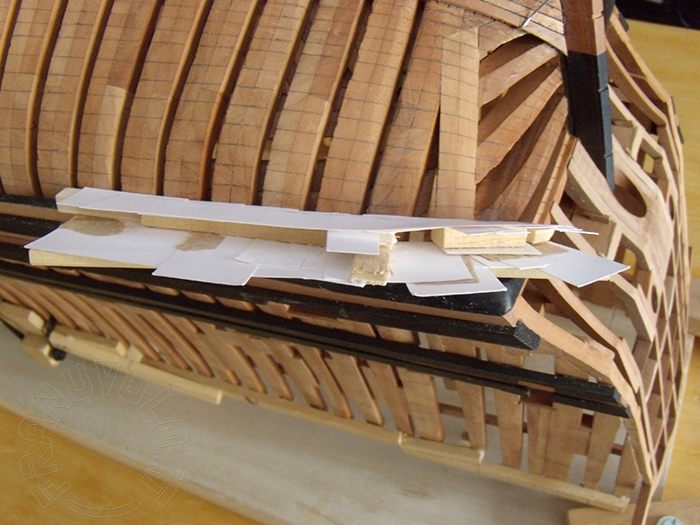

Rilievo sagoma per fasciame

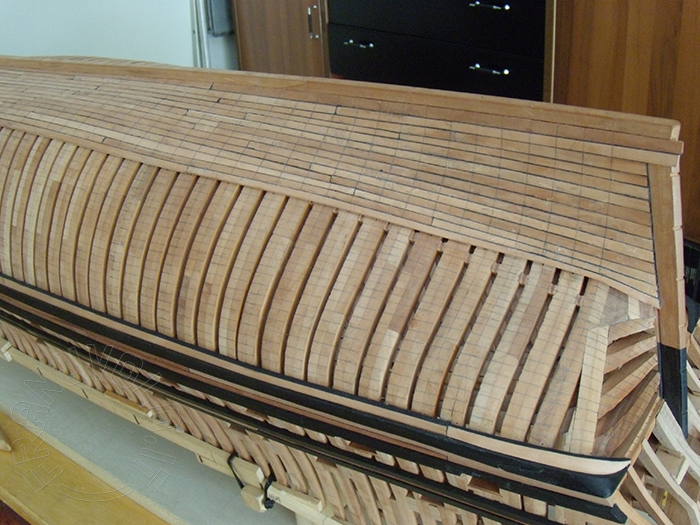

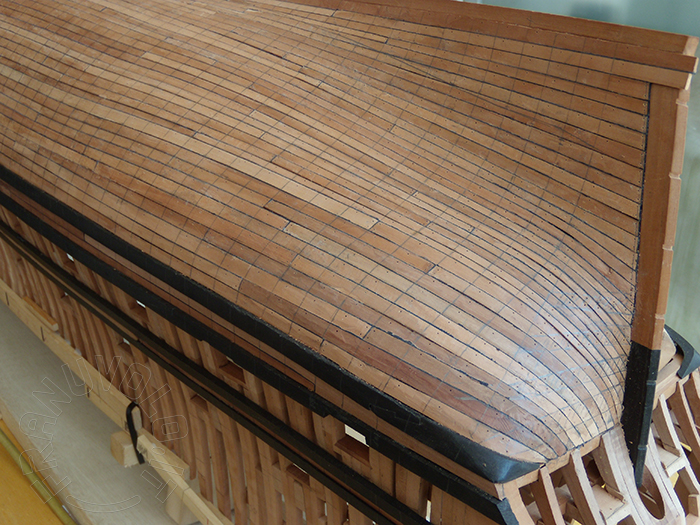

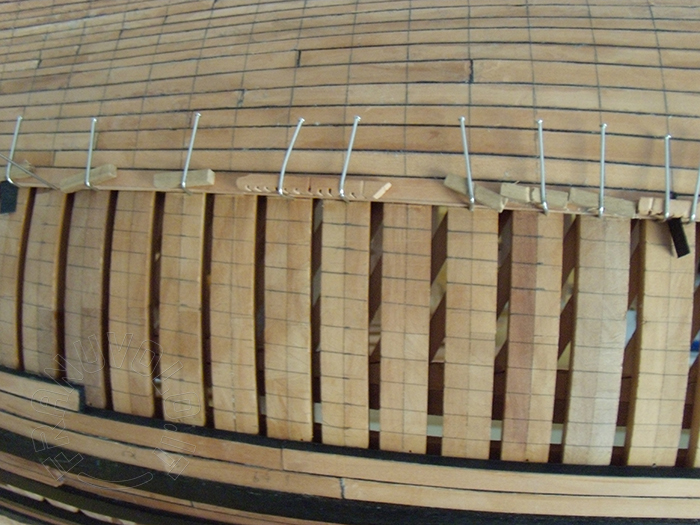

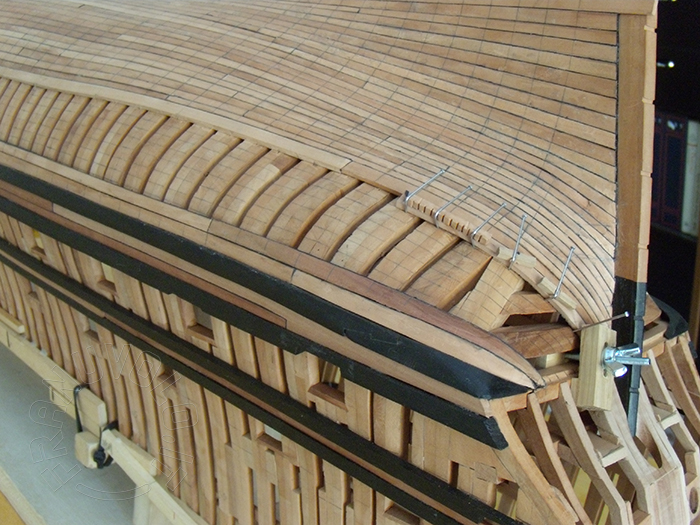

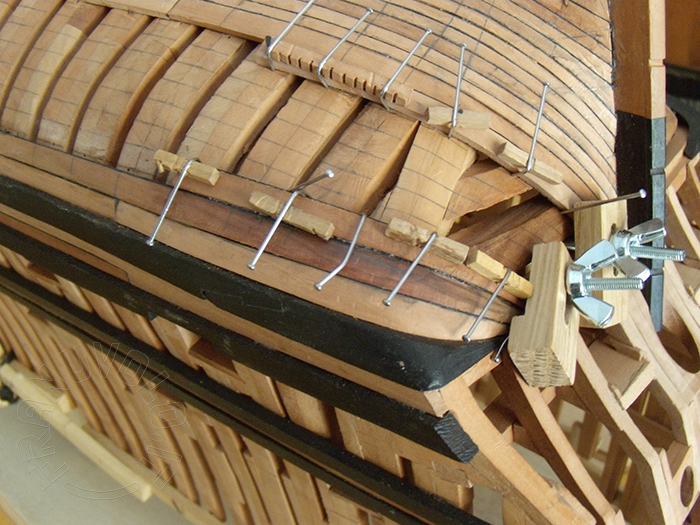

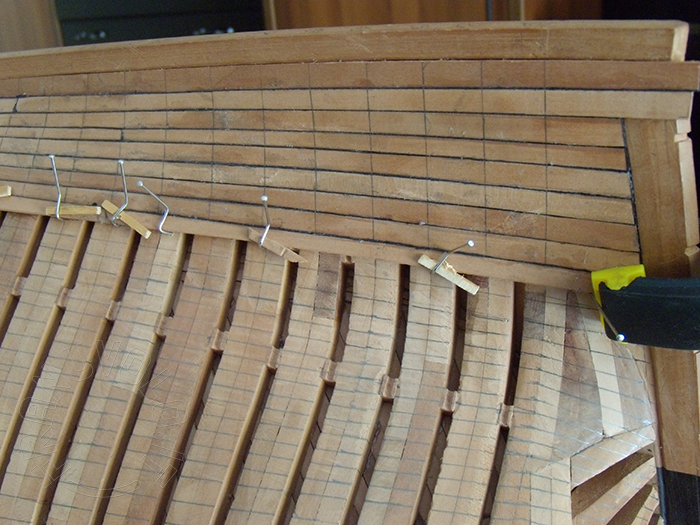

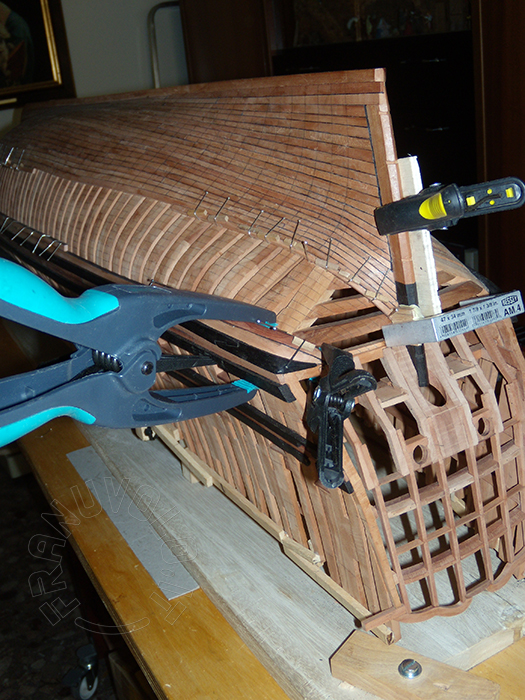

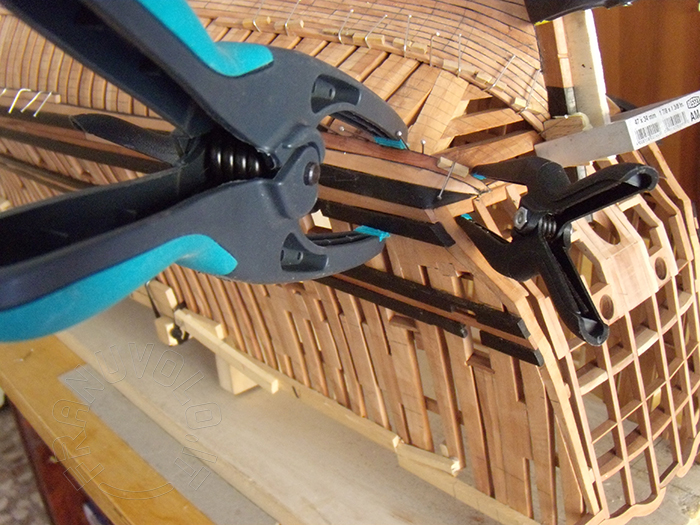

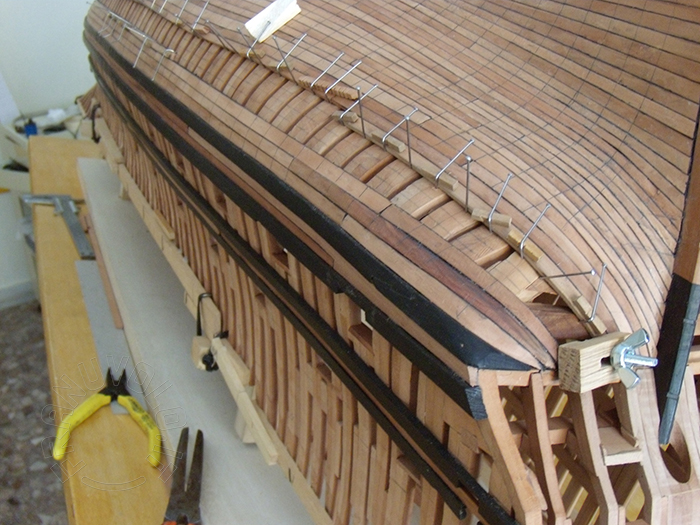

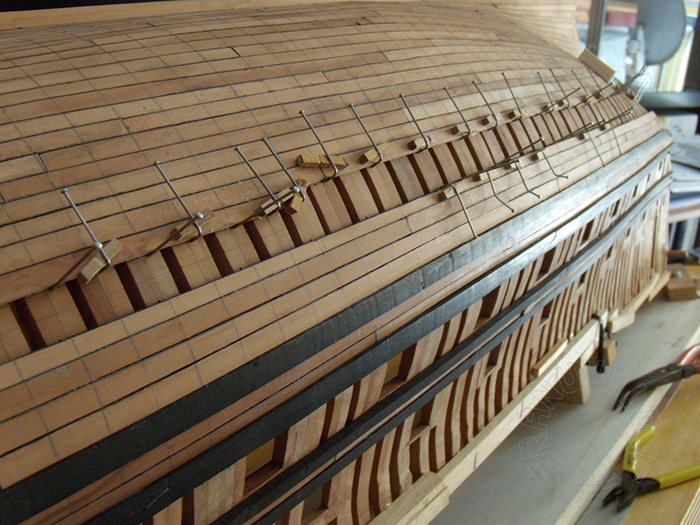

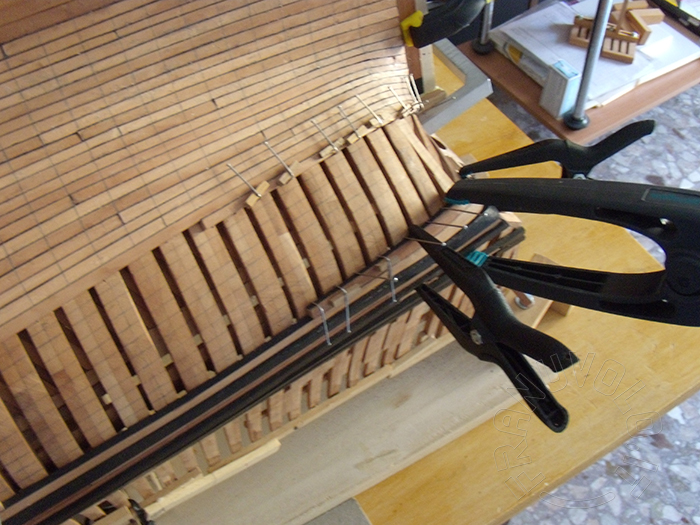

Montaggio primi corsi di fasciame a cominciare dalla prima cinta

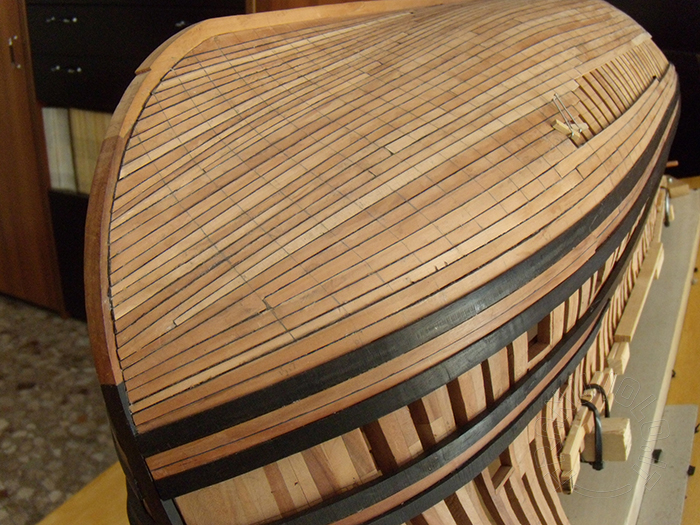

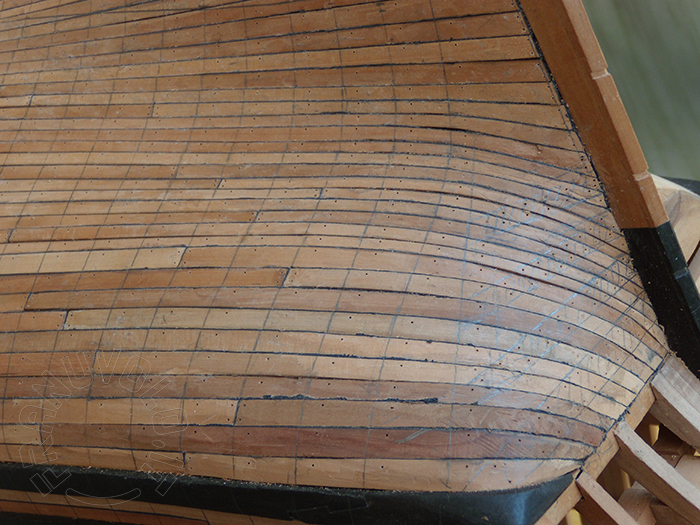

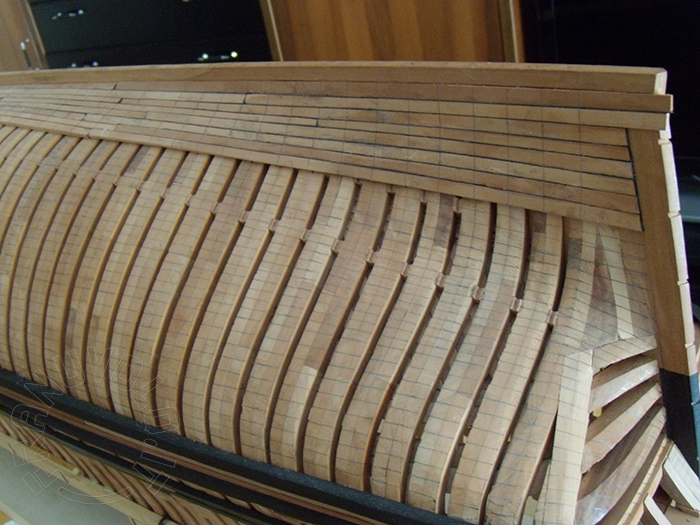

Gli assi dei quinti vanno segnati sulle tavole di fasciame a mano a mano che vengono montate

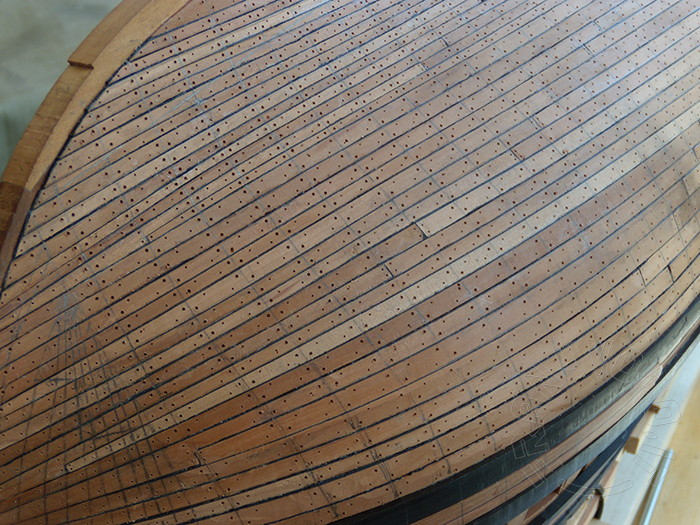

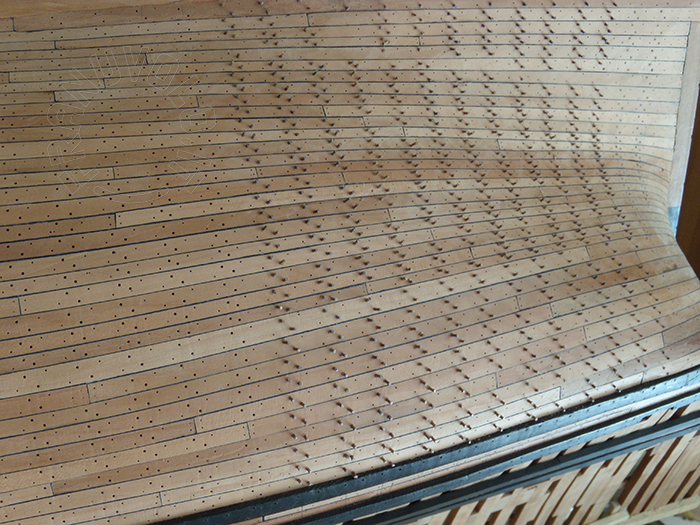

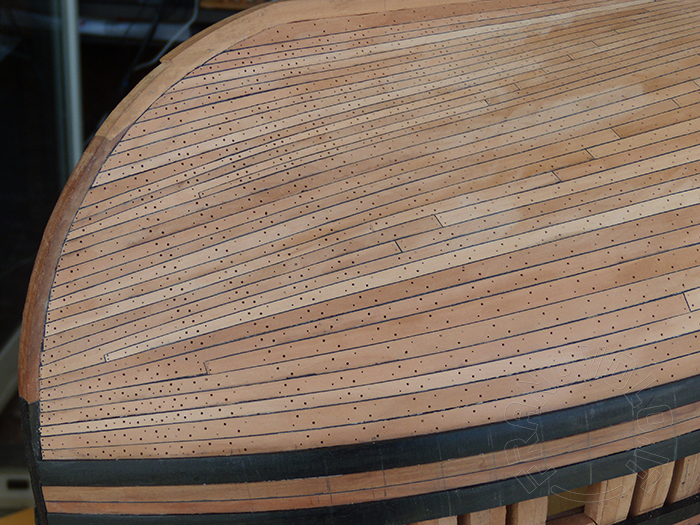

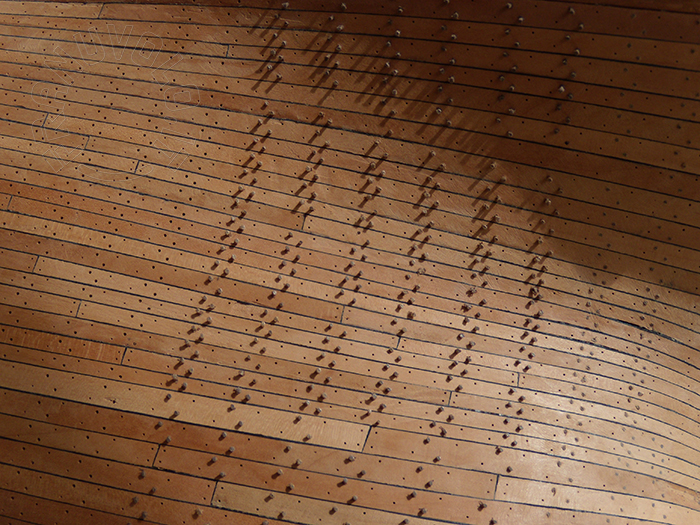

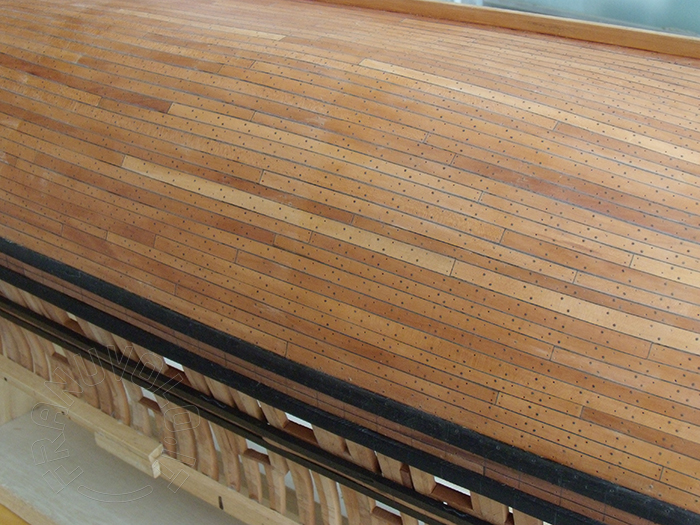

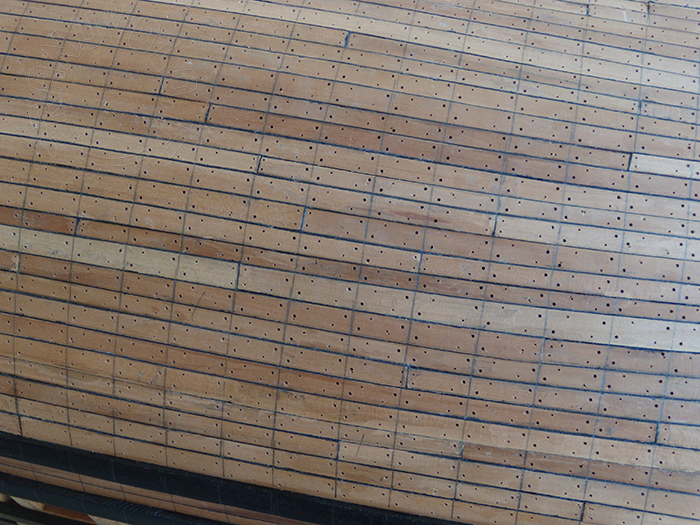

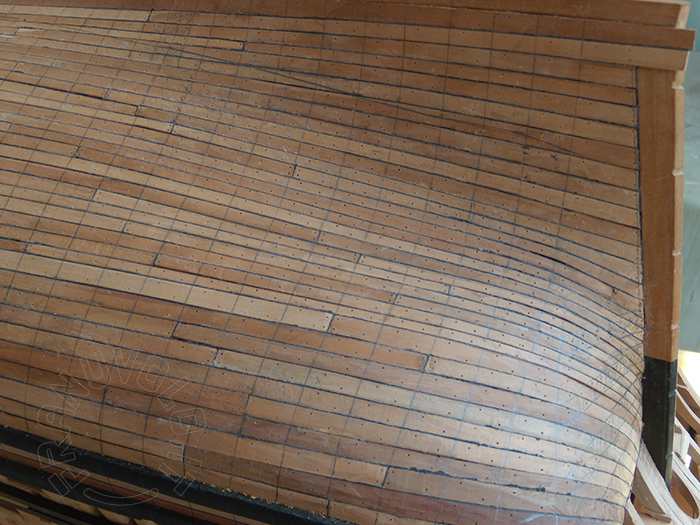

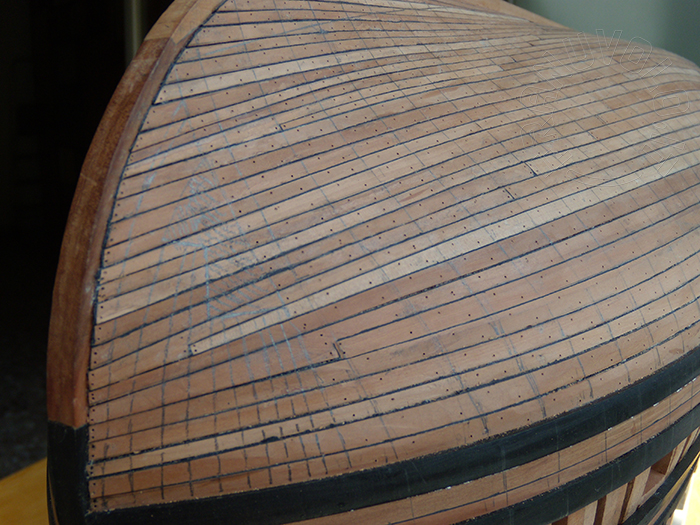

 Foratura per la chiodatura con chiodi e caviglie

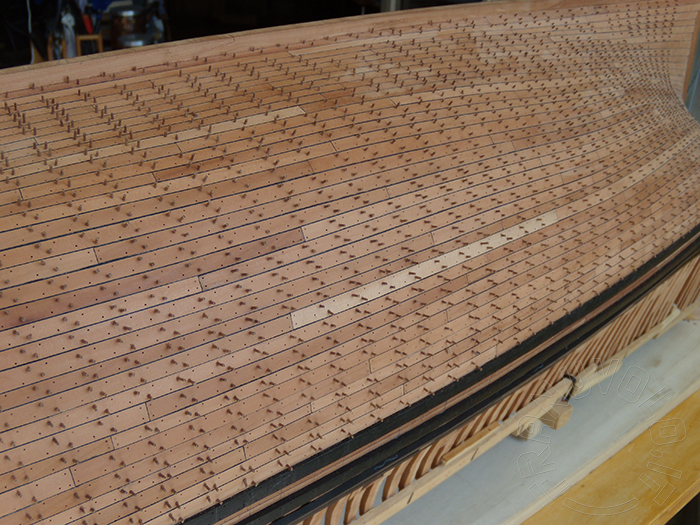

Chiodatura con caviglie di noce

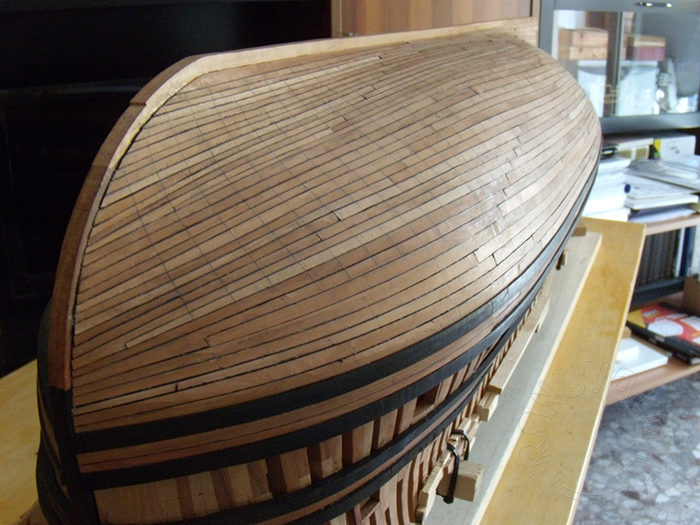

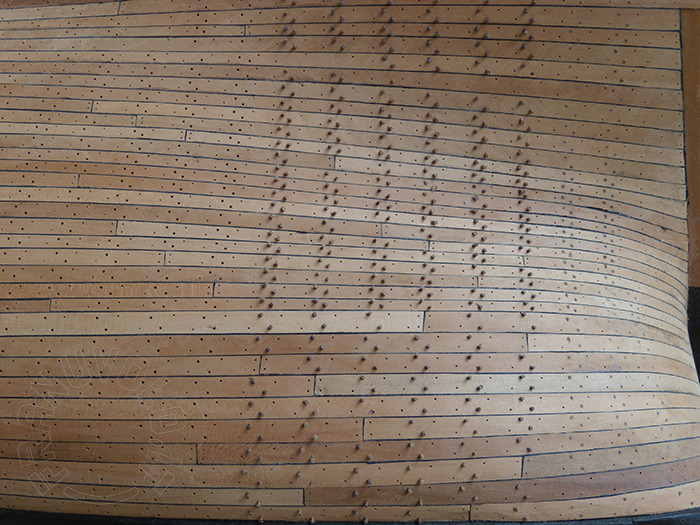

Incavigliatura completa

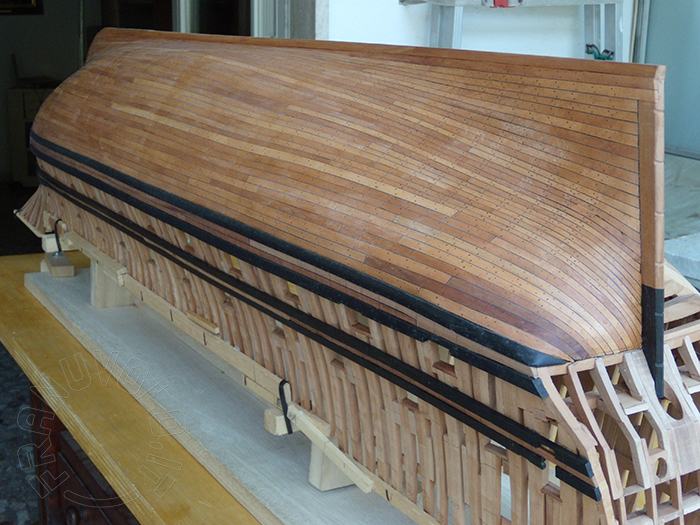

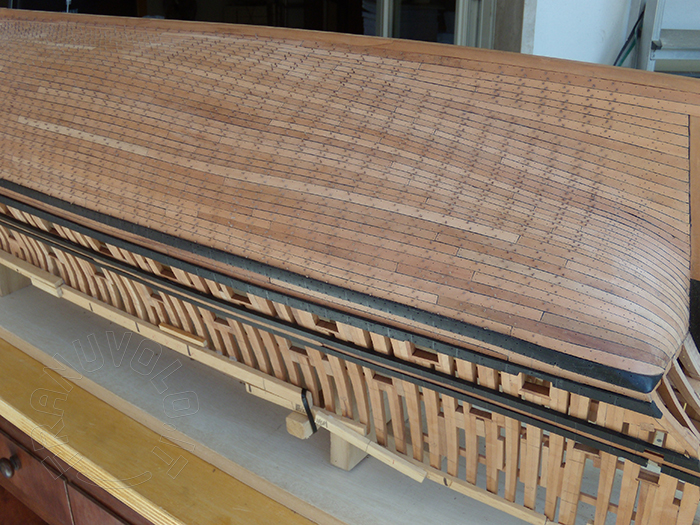

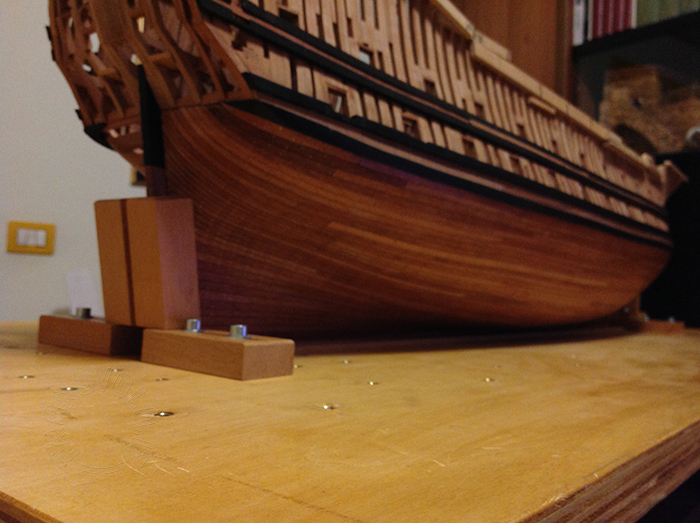

Caviglie levigate a paro fasciame

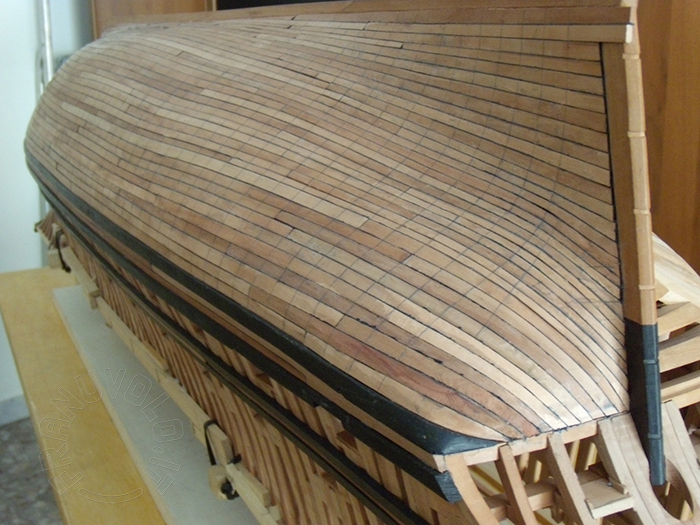

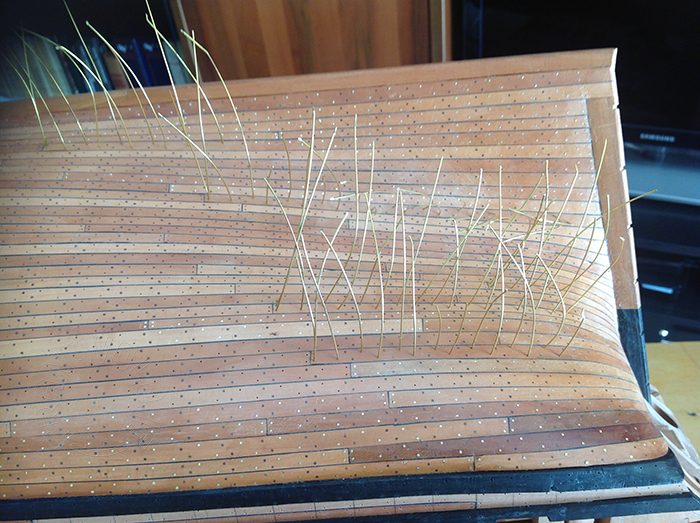

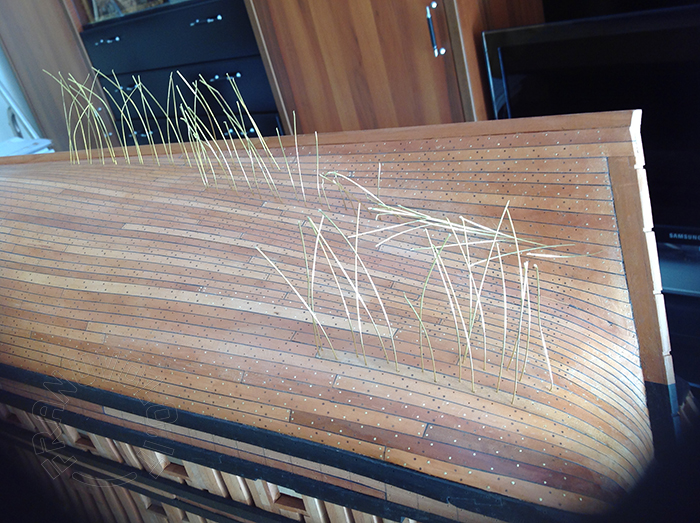

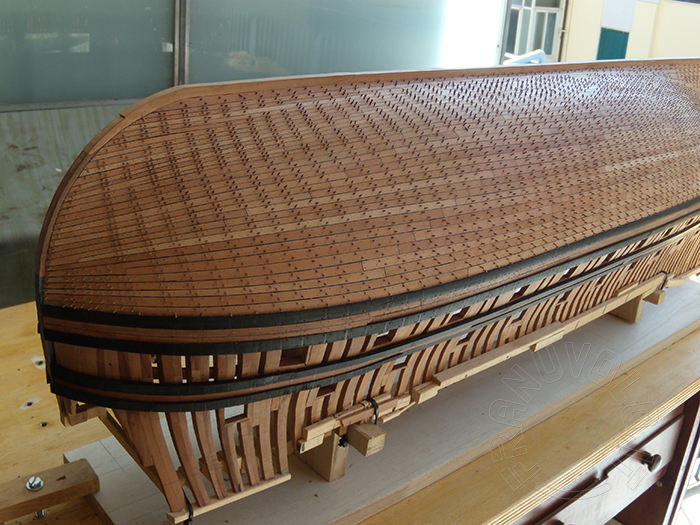

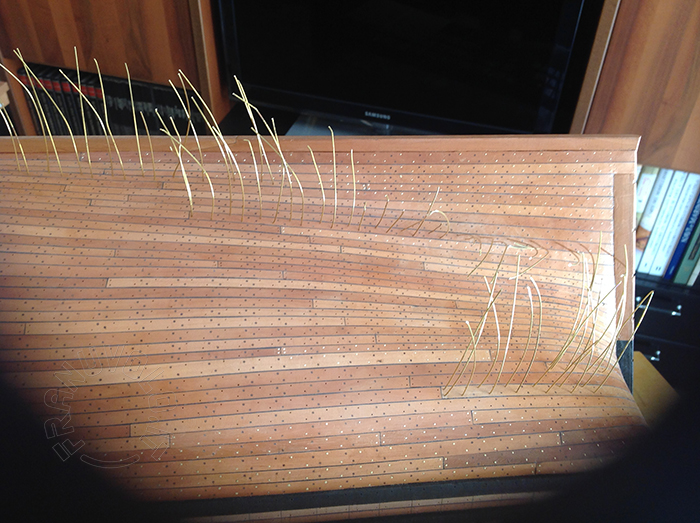

Chiodatura con ottone crudo
