Le Fleuron - Diario di Costruzione 2015

vai alle foto

03 gennaio - 4 ore Elementi di carpenteria: qui e là
05 gennaio - 5 ore Elementi di carpenteria: scalmotti del castello in dritta + imbuoni
06 gennaio - 5 ore Elementi di carpenteria: scalmotti del castello in sinistra + imbuoni
09 gennaio - 1 ora Elementi di carpenteria: rilievo capodibanda dritta e sinistra tra i quinti 5 e 15
10 gennaio - 5 ore Elementi di carpenteria: capodibanda dritta e sinistra tra i quinti 5 e 16
11 gennaio - 1 ora Elementi di carpenteria: listone modanato in sinistra e dritta del castello tra i quinti 6 e 15
16 gennaio - 2 ore Elementi di carpenteria: scalmotti monachetti
25 gennaio - 3 ore Elementi di carpenteria: braccioli di dritta dell'arcaccia
27 gennaio - 1 ora Elementi di carpenteria: bracciolo di sinistra dell'arcaccia
21 febbraio - 8 ore Elementi di carpenteria: madiere, mezzo madiere, scalmi porca n.1
07 marzo - 6 ore Elementi di carpenteria: montaggio scalmotti monachetti per manovra ancore
14 marzo - 8 ore Elementi di carpenteria: capidibanta scalmotti monachetti
28 marzo - 6 ore Elementi di carpenteria: madiere, mezzo madiere, scalmi porca n.12
29 marzo - 6 ore Elementi di carpenteria: completamento porca 12
30 marzo - 1 ora Chiodagione: chiodatura (1 mm) porca 12
31 marzo - 2.5 ore Elementi di carpenteria: completamento porca 1
01 aprile - 2.5 ore Elementi di carpenteria: ghirlande 1 e 2
02 aprile - 4 ore Attrazzo: scassa di trinchetto: madiere secco
06 aprile - 3 ore Attrazzo: scassa di trinchetto: aloni e tacchetti
06 aprile - 1 ora Chiodagione: chiodatura (1 mm) porca 1
06 aprile - 0.5 ora Chiodagione: chiodatura (1 mm) scassa di trinchetto
06 aprile - 0.5 ora Chiodagione: chiodatura (1 mm) ghirlande 1 e 2
06 aprile - 1.5 ore Attrazzo: montaggio scassa di trichetto, porca n. 1 e ghirlande 1 e 2
09 aprile - 2 ore Logistica: sagome di cartoncino porche 2,3,4,5,6,7,8,9,10,11
10 aprile - 4 ore Elementi di carpenteria: taglio e incollaggio tavole per madiere e mezzo madiere porche 2,3,4,5,6,7,8,9,10,11
10 aprile - 5 ore Elementi di carpenteria: taglio e sagomatura madiere e mezzo madiere porche 2,4,6,7,8,9,10
11 aprile - 5 ore Elementi di carpenteria: taglio e sagomatura madiere e mezzo madiere porche 3,5,11
11 aprile - 4 ore Elementi di carpenteria: Staminali e scalmi porche
12 aprile - 6 ore Elementi di carpenteria: Staminali e scalmi porche
13 aprile - 1 ora Elementi di carpenteria: Scalmi porche
14 aprile - 2 ore Elementi di carpenteria: Scalmi porche
16 aprile - 1.5 ore Elementi di carpenteria: Scalmi porche
17 aprile - 1 ora Elementi di carpenteria: Scalmi porche
18 aprile - 4 ore Elementi di carpenteria: Scalmi porche
19 aprile - 2 ore Elementi di carpenteria: Staminali e scalmi porca 11
20 aprile - 3 ore Elementi di carpenteria: Staminali e scalmi porca 2
21 aprile - 3 ore Elementi di carpenteria: Staminali e scalmi porca 2
01 maggio - 1.5 ore Elementi di carpenteria: sagomatura esterna sinistra
01 maggio - 1 ora Studio: valutazione taglio
01 maggio - 5 ore Elementi di carpenteria: taglio quinti in sinistra: 6,7,9,10,11,13,14,15,17,18,19,21,22,23,25,26,27,29,30,31,33,34,35,37,38,39,41,42,43,45,46,47,49,50,51,53,54
02 maggio - 3 ore Chiodagione: chiodatura quinti di innalzamento (1 mm) e gomma lacca
03 maggio - 3 ore Chiodagione: chiodatura quinti di innalzamento (1 mm) e gomma lacca
05 maggio - 1.5 ore Elementi di carpenteria: taglio interno e sagomatura porca 10
06 maggio - 2 ore Chiodagione: chiodatura e montaggio porca 10 (1 mm)
07 maggio - 1.5 ore Elementi di carpenteria: taglio interno e sagomatura porca 11
07 maggio - 1 ora Chiodagione: chiodatura e montaggio porca 11 (1 mm)
10 maggio - 1 ora Elementi di carpenteria: taglio interno e sagomatura porca 2
10 maggio - 1 ora Chiodagione: chiodatura e montaggio porca 2 (1 mm)
11 maggio - 1 ora Elementi di carpenteria: taglio interno e sagomatura porca 9
11 maggio - 1.5 ore Chiodagione: chiodatura e montaggio porca 9 (1 mm)
12 maggio - 1 ora Elementi di carpenteria: taglio interno e sagomatura porca 3
12 maggio - 1 ora Chiodagione: chiodatura e montaggio porca 3 (1 mm)
13 maggio - 1 ora Elementi di carpenteria: taglio interno e sagomatura porca 4
13 maggio - 1 ora Chiodagione: chiodatura e montaggio porca 4 (1 mm)
14 maggio - 1 ora Elementi di carpenteria: taglio interno e sagomatura porca 5
14 maggio - 1.5 ore Chiodagione: chiodatura e montaggio porca 5 (1 mm)
15 maggio - 1.5 ore Elementi di carpenteria: taglio interno e sagomatura porche 6, 7, 8
15 maggio - 3 ore Chiodagione: chiodatura e montaggio porche 6, 7, 8 (1 mm)
16 maggio - 3 ore attrazzo: scassa di maestra: madiere secco, aloni, tacchetti
16 maggio - 1 ora Chiodagione: chiodatura madiere secco, aloni, tacchetti (1 mm)
17 maggio - 1 ora attrazzo: imbuoni per tacchetto scassa di maestra
17 maggio - 2 ore Chiodagione: completamento chiodatura porche su esterno quinti (1 mm)
17 maggio - 0.5 ora Chiodagione: completamento madieri secchi, tacchetti, ghirlande su esterno quinti (1 mm)
17 maggio - 1.5 ore Elementi di carpenteria: camera del piede della tromba sinistra di mezzana nel quinto 52
17 maggio - 2 ore Elementi di carpenteria: taglio quinti in inistra 55 e 56. Gommalacca
18 maggio - 1 ora Studio: bagli
19 maggio - 1.5 ore Disegno: bagli
23 maggio - 2 ore Materiali: taglio e piallatura legno bagli
24 maggio - 2 ore Materiali: taglio e piallatura legno bagli
24 maggio - 4 ore Attrezzi: dima in acciaio
26 maggio - 1.5 ore Attrezzi: completamento dima

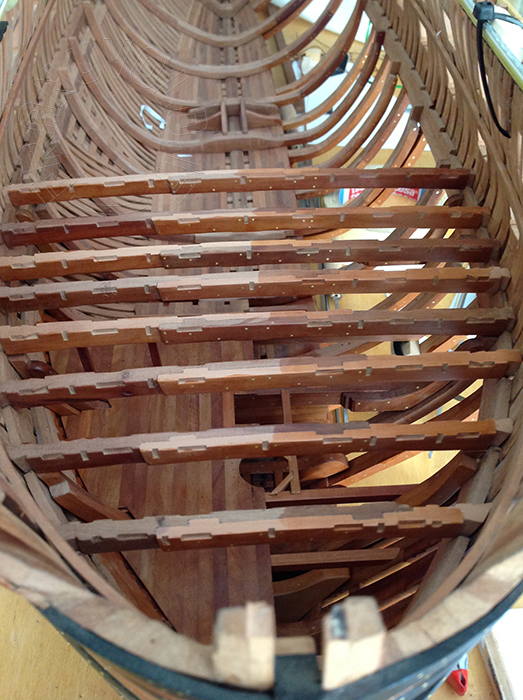

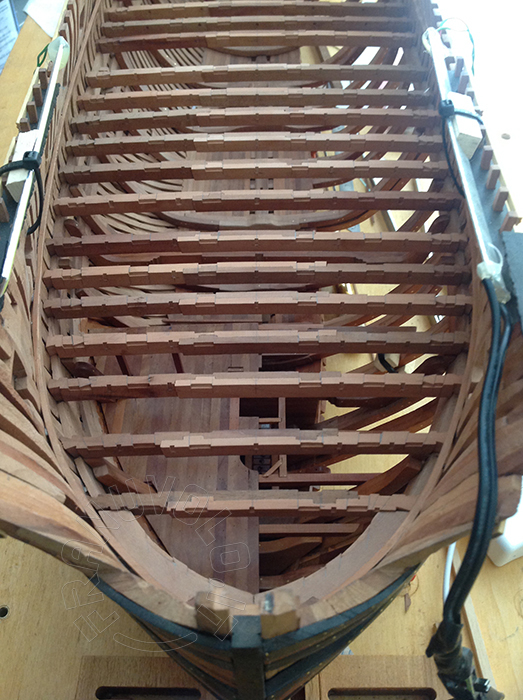

27 maggio - 1.5 ore Elementi di carpenteria: bagli del primo ponte: prima fase - sagomatura e accoppiamento dei due elementi
01 giugno - 8 ore Elementi di carpenteria: bagli del primo ponte: prima fase - sagomatura e accoppiamento dei due elementi
02 giugno - 7.5 ore Elementi di carpenteria: bagli del primo ponte: prima fase - sagomatura e accoppiamento dei due elementi
03 giugno - 2.5 ore Elementi di carpenteria: bagli del primo ponte: prima fase - sagomatura e accoppiamento dei due elementi
06 giugno - 9 ore Elementi di carpenteria: bagli del primo ponte e della covertetta: prima fase - sagomatura e accoppiamento dei due elementi
07 giugno - 1.5 ore Elementi di carpenteria: bagli della covertetta: prima fase - sagomatura e accoppiamento dei due elementi
07 giugno - 2.5 ore Tracciatura: bagli del primo ponte e della covertetta: segnatura curva del bolzone
07 giugno - 3 ore Elementi di carpenteria: bagli del primo ponte e della covertetta: sagomatura curva del bolzone
08 giugno - 2.5 ore Elementi di carpenteria: bagli del primo ponte e della covertetta: sagomatura curva del bolzone
12 giugno - 2.5 ore Elementi di carpenteria: bagli del primo ponte e della covertetta: sagomatura curva del bolzone
13 giugno - 3 ore Elementi di carpenteria: bagli del primo ponte e della covertetta: sagomatura curva del bolzone
14 giugno - 1.5 ore Elementi di carpenteria: bagli del primo ponte e della covertetta: sagomatura curva del bolzone
11 luglio - 4 ore Elementi di carpenteria: bagli del primo ponte: lunghezze
12 luglio - 2 ore Elementi di carpenteria: bagli del primo ponte: code di rondine di testa
13 luglio - 2.5 ore Elementi di carpenteria: bagli del primo ponte: code di rondine di testa
14 luglio - 1 ora Elementi di carpenteria: bagli del primo ponte: code di rondine di testa
15 luglio - 4.5 ore Elementi di carpenteria: bagli del primo ponte: code di rondine di testa
25 luglio - 1 ora Studio: bitte
25 luglio - 2.5 ore Elementi di carpenteria: aggiustamento primo baglio della covertetta e relativi braccioli

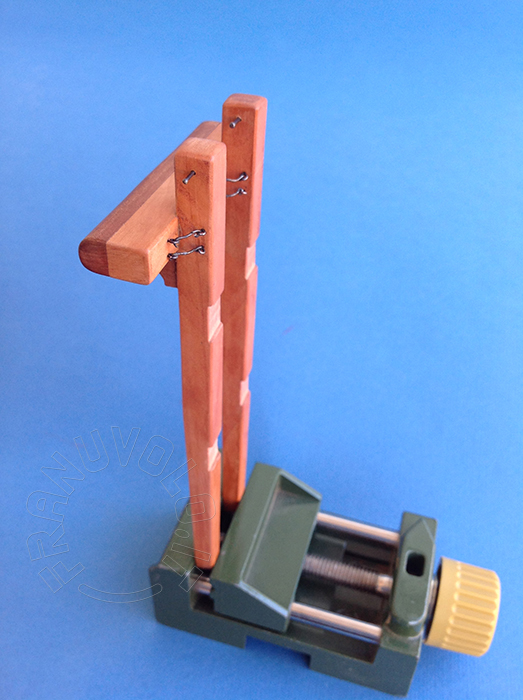

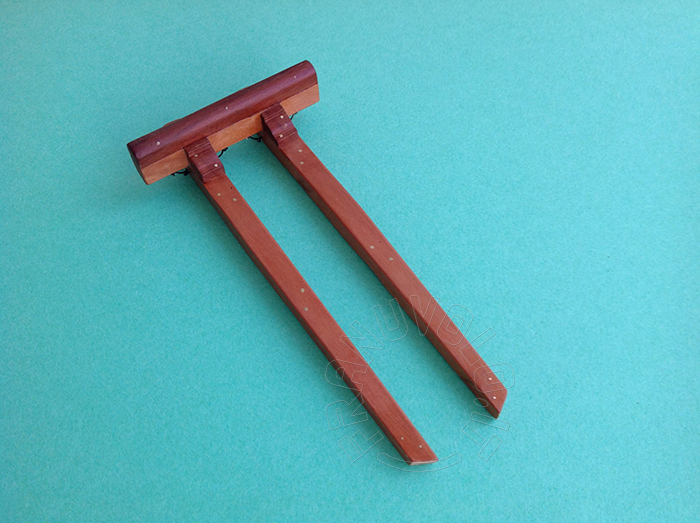

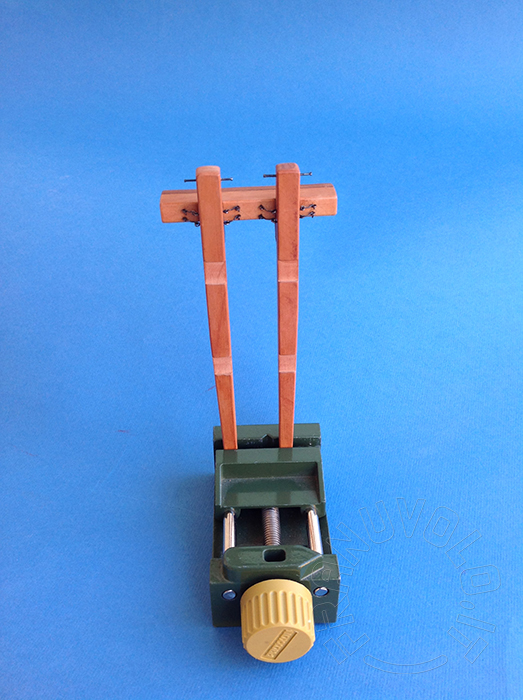

26 luglio - 3 ore Attrazzo: bitta di trinchetto: imbuoni, stanti, stramazzo, guanciale e tacchi
27 luglio - 1 ora Chiodagione: bitta di trinchetto: chiodatura, incavigliatura del cuscino
28 luglio - 3 ore Elementi metallici: bitta di trinchetto: ganci, golfari e pagliuche
29 luglio - 2.5 ore Materiali: piallatura e taglio legname per latte della covertetta e della stiva
30 luglio - 2 ore Allestimento: latte della covertetta e della stiva: sagomatura curva del bolzone
17 agosto - 0.5 ora Attrezzi: punzoni per mortasa piede puntelli di stiva
17 agosto - 1.5 ore Allestimento: 6 mortase 2,5x2,5 mm su paramezzale per puntelli di stiva
17 agosto - 1 ora Allestimento: puntello con scalini
17 agosto - 1.5 ore Logistica: illuminazione led
18 agosto - 2.5 ore Elementi di carpenteria: aggiustamento terzo baglio della covertetta e relativi braccioli
18 agosto - 3 ore Studio: Allestimento stiva e covertetta
19 agosto - 4 ore Tracciatura: tracciatura incastri
20 agosto - 2.5 ore Elementi di carpenteria: ghirlanda 4 (primo ponte)
20 agosto - 2 ore Chiodagione: chiodatura e messa in opera primo baglio della covertetta e relativi braccioli
21 agosto - 3 ore Materiali: piallatura e taglio legname
21 agosto - 1.5 ore Elementi di carpenteria: corde rovesce bagli primo ponte
22 agosto - 2 ore Elementi di carpenteria: latte della stiva dei cavi + struttura boccaporto zavorra
22 agosto - 2 ore Allestimento: tavole paratia prodiera stiva dei cavi + tavolato pozzo delle gomene
22 agosto - 3 ore Studio: Allestimento stiva e covertetta
23 agosto - 2.5 ore Allestimento: completamento tavolato pozzo delle gomene
23 agosto - 1.5 ore Chiodagione: chiodatura listelli tavolato pozzo delle gomene (0.25 mm)
25 agosto - 3 ore Elementi di carpenteria: bagli del primo ponte: mortase baglio 8
26 agosto - 1.5 ore Allestimento: completamento paratia prodiera stiva dei cavi
26 agosto - 2 ore Chiodagione: chiodatura e messa in opera terzo baglio della covertetta e relativi braccioli
01 settembre - 2.5 ore Disegno: disegno sezioni bombresso e trinchetto
02 settembre - 1 ora Disegno: disegno struttura per il passaggio dell'albero di trinchetto e del boccaporto del deposito delle polveri
04 settembre - 4 ore Elementi di carpenteria: latte e struttura per il passaggio dell'albero di trinchetto e del boccaporto del deposito delle polveri
05 settembre - 1 ora Disegno: scala accesso deposito polveri

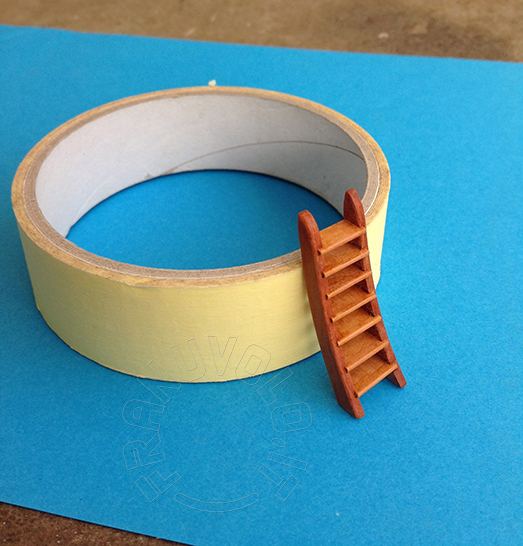

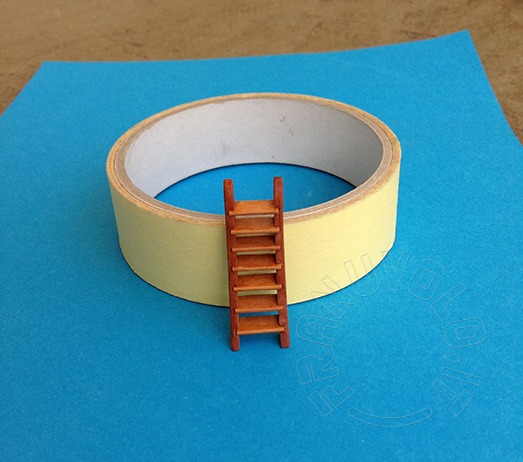

05 settembre - 3.5 ore Attrazzo: scala accesso deposito polveri

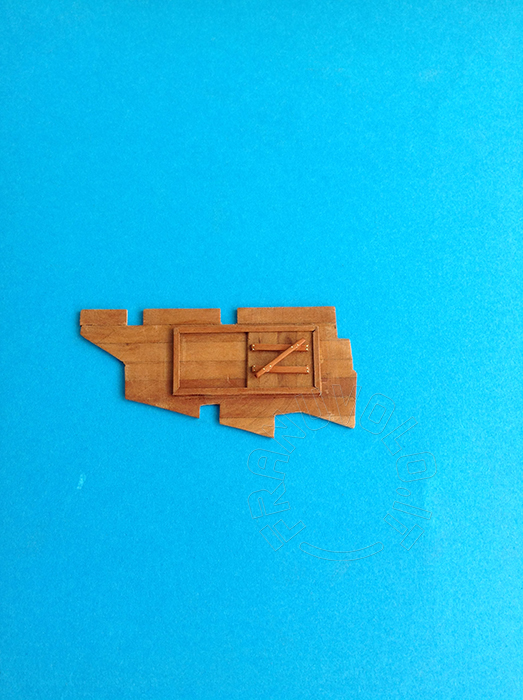

06 settembre - 6 ore Allestimento: paratia con sportello deposito delle polveri a dritta
12 settembre - 2 ore Elementi di carpenteria: completamento latte di prua e tacchetti di supporto
12 settembre - 1.5 ore Elementi di carpenteria: chiodatura e messa in opera secondo baglio della covertetta e relativo supporto
12 settembre - 2 ore Allestimento: tavolato di prua

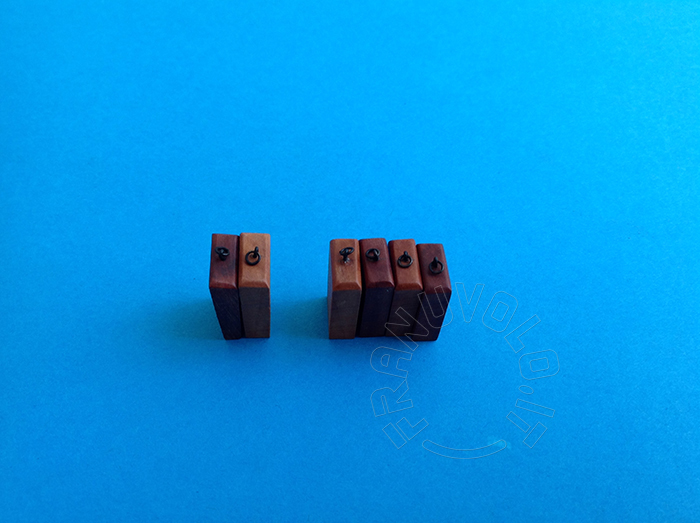

22 settembre - 1 ora Attrazzo: zeppe scassa di trinchetto
23 settembre - 2 ore Elementi metallici: anelli di manovra zeppe scassa di trinchetto

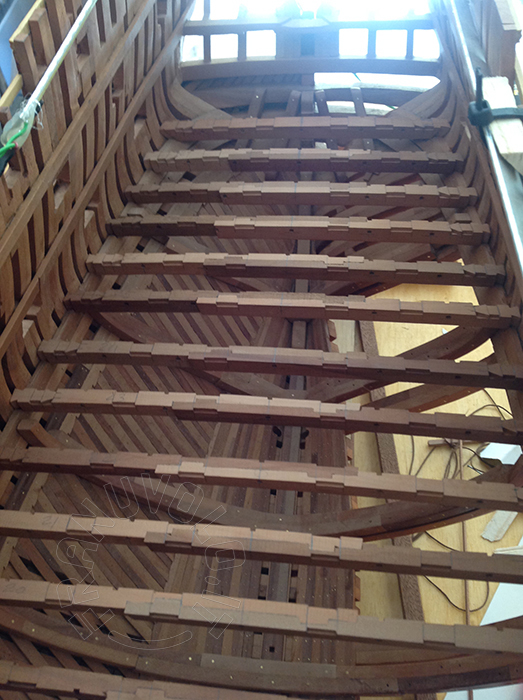

26 settembre - 5 ore Elementi di carpenteria: bagli del primo ponte: mortase
27 settembre - 1 ora Elementi di carpenteria: bagli del primo ponte: mortase
28 settembre - 1.5 ore Elementi di carpenteria: bagli del primo ponte: mortase
29 settembre - 2 ore Elementi di carpenteria: bagli del primo ponte: mortase
30 settembre - 1 ora Elementi di carpenteria: bagli del primo ponte: mortase
01 ottobre - 4 ore Elementi di carpenteria: bagli del primo ponte: mortase
04 ottobre - 2 ore Elementi di carpenteria: bagli del primo ponte: mortase
05 ottobre - 2 ore Elementi di carpenteria: bagli del primo ponte: mortase
06 ottobre - 1.5 ore Elementi di carpenteria: bagli del primo ponte: mortase
07 ottobre - 1 ora Elementi di carpenteria: bagli del primo ponte: mortase
08 ottobre - 2 ore Elementi di carpenteria: bagli del primo ponte: mortase
09 ottobre - 2 ore Elementi di carpenteria: bagli del primo ponte: mortase
10 ottobre - 8 ore Elementi di carpenteria: bagli del primo ponte: mortase
11 ottobre - 8 ore Elementi di carpenteria: bagli del primo ponte: mortase
12 ottobre - 1.5 ore Elementi di carpenteria: bagli del primo ponte: mortase
13 ottobre - 2 ore Elementi di carpenteria: bagli del primo ponte: mortase
24 ottobre - 1 ora Elementi di carpenteria: ghirlande 3
24 ottobre - 5 ore Elementi di carpenteria: bagli del primo ponte: smussatura e chiodatura (1 mm)
25 ottobre - 4 ore Elementi di carpenteria: bagli del primo ponte: smussatura e chiodatura (1 mm)
26 ottobre - 1.5 ore Elementi di carpenteria: bagli del primo ponte: smussatura e chiodatura (1 mm)
27 ottobre - 2 ore Elementi di carpenteria: bagli del primo ponte: smussatura e chiodatura (1 mm)
02 novembre - 6 ore Elementi di carpenteria: bagli del primo ponte: smussatura e chiodatura (1 mm)
16 novembre - 2 ore Elementi di carpenteria: latte dello scafetto

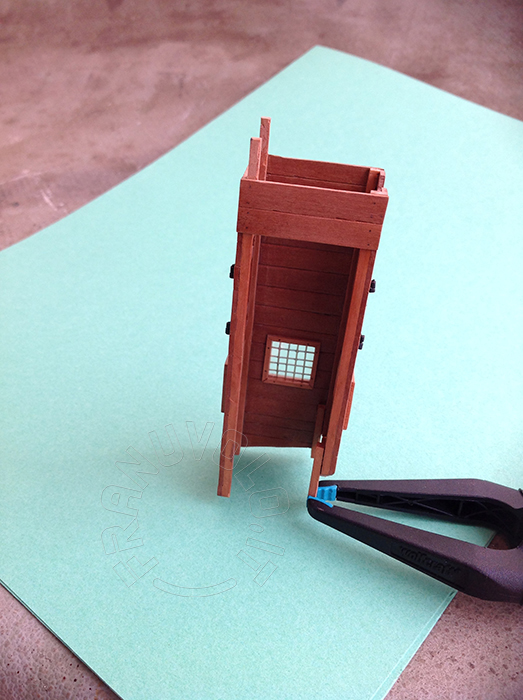

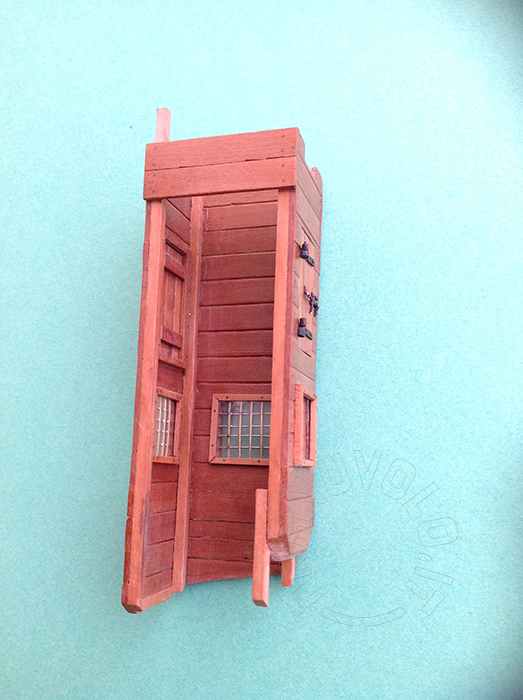

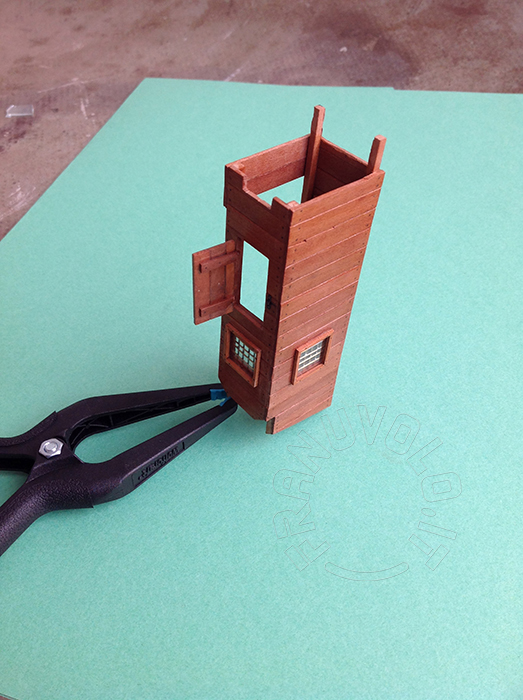

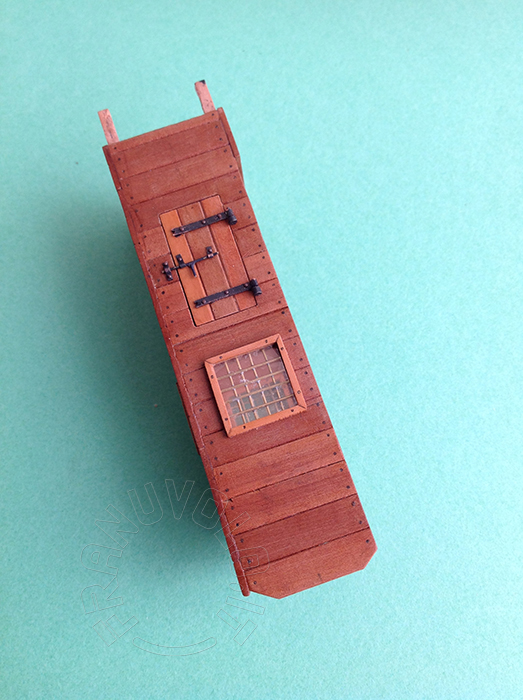

19 novembre - 4 ore Allestimento: pozzo trombe di mezzana: pareti prodiera e poppiera
21 novembre - 3 ore Allestimento: scassa mezzana
21 novembre - 1.5 ore Elementi metallici: scassa mezzana: staffe di rinforzo
22 novembre - 1 ora Allestimento: pozzo trombe di mezzana: cornici finestrelle interne
23 novembre - 1 ora Allestimento: pozzo trombe di mezzana: cornici finestrelle esterne
24 novembre - 0.5 ora Allestimento: pozzo trombe di mezzana: imbuoni stanti + 2 tavole parete di sinistra
30 novembre - 2.5 ore Allestimento: pozzo trombe di mezzana: parete di dritta
01 dicembre - 1.5 ore Allestimento: pozzo trombe di mezzana: parete di dritta
05 dicembre - 2 ore Allestimento: pozzo trombe di mezzana: apertura vani, montaggio cornici finestrelle interne
05 dicembre - 3 ore Studio: pozzo trombe di mezzana

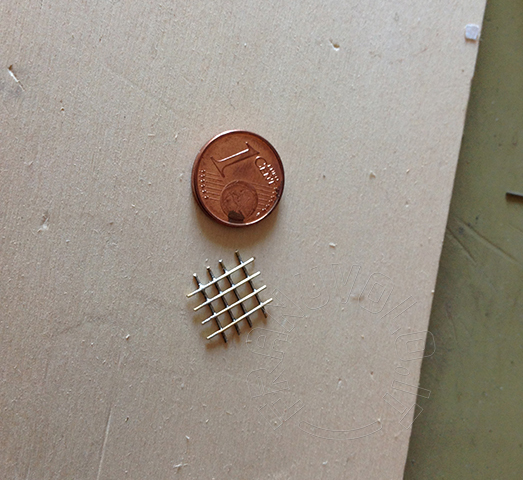

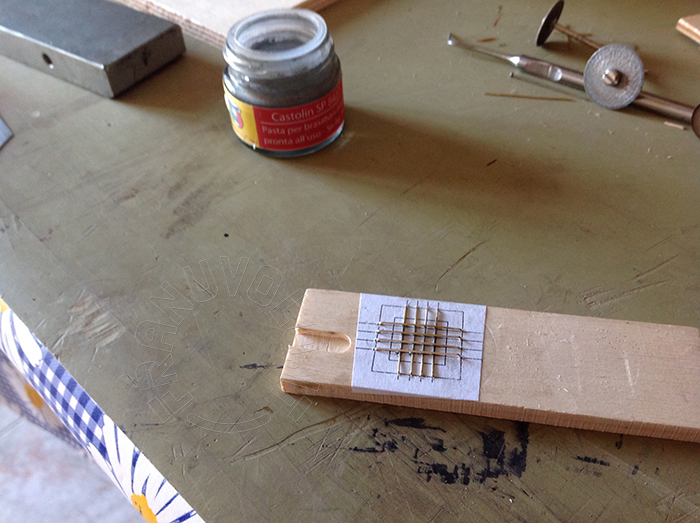

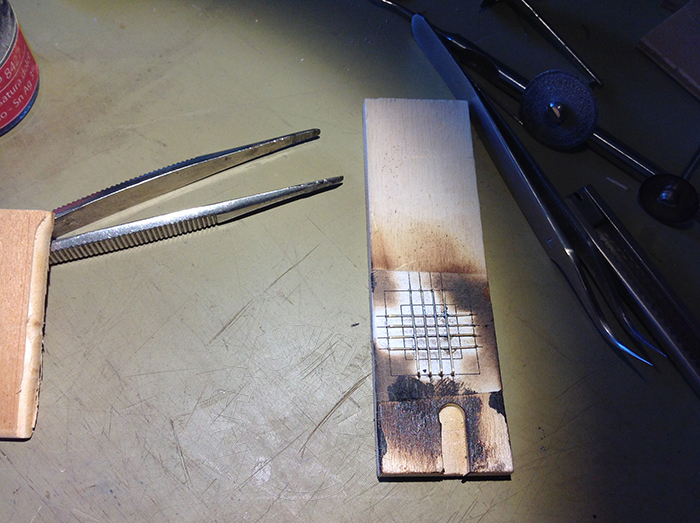

06 dicembre - 4 ore Elementi metallici: pozzo trombe di mezzana: griglie di ottone finistrelle
06 dicembre - 2.5 ore Allestimento: pozzo trombe di mezzana: apertura vani, e cornici interne porte di ispezione; porte di ispezione
07 dicembre - 1.5 ore Allestimento: pozzo trombe di mezzana: cornici interne porte di ispezione
08 dicembre - 0.5 ora Allestimento: pozzo trombe di mezzana: porte di ispezione
08 dicembre - 5 ore Elementi metallici: pozzo trombe di mezzana: cardini porte di ispezione
11 dicembre - 2.5 ore Allestimento: pozzo trombe di mezzana: montaggio doppia lastra in mica, griglia e cornice finestrelle esterne
12 dicembre - 4 ore Elementi metallici: pozzo trombe di mezzana: catenaccioli porte di ispezione
16 dicembre - 1.5 ore Allestimento: tavolato dello scafetto

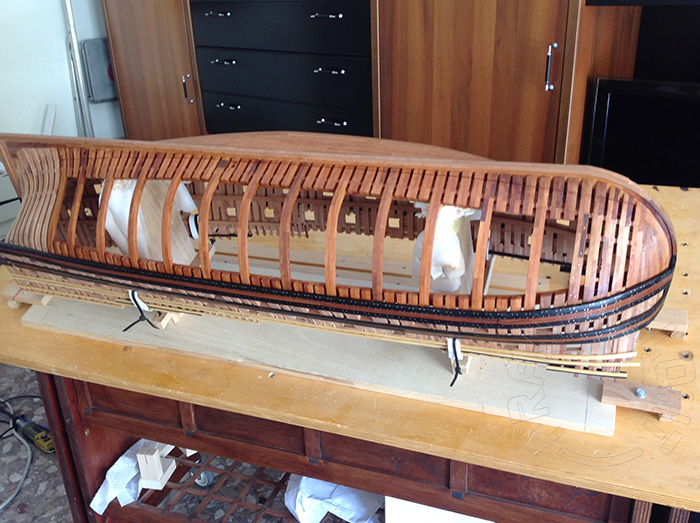

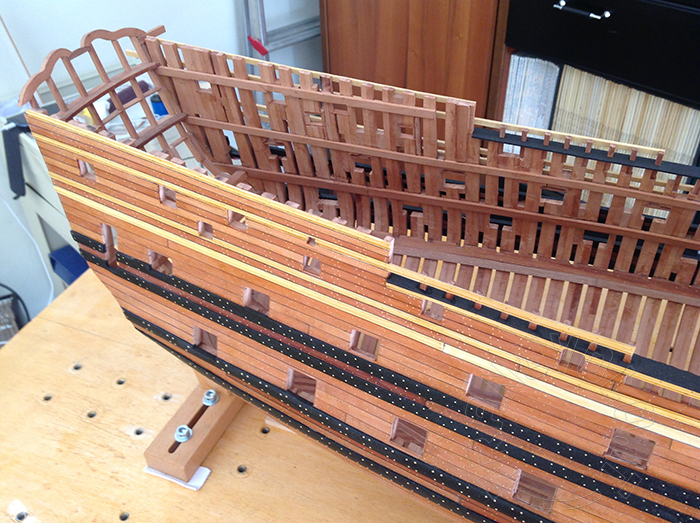

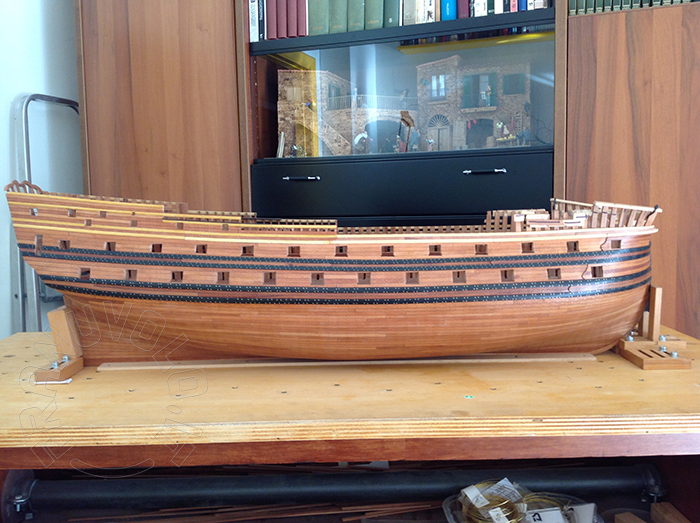

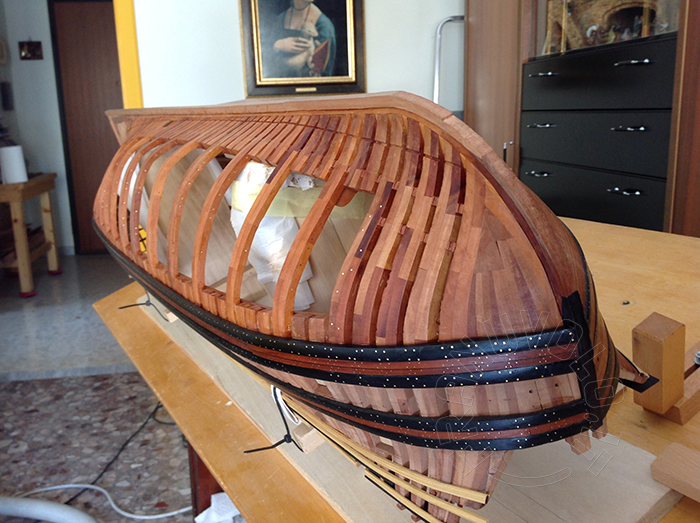

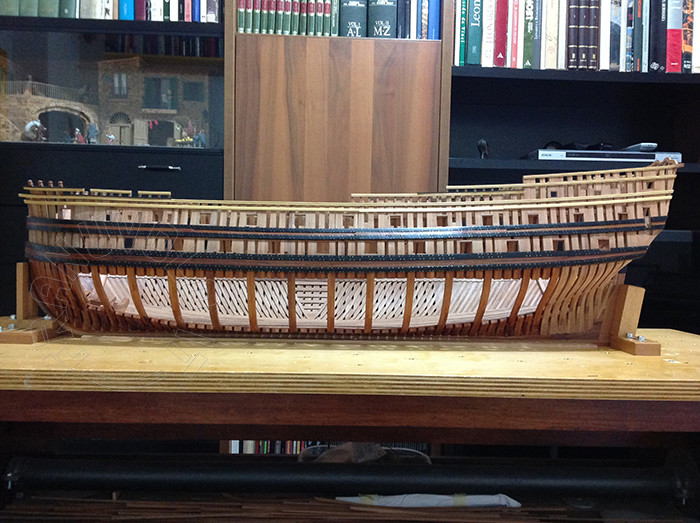

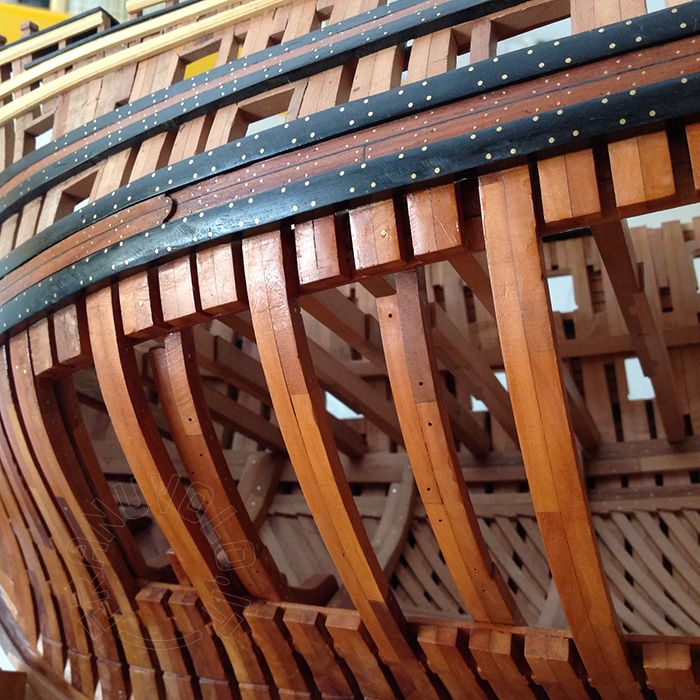

Vista d'insieme a dritta

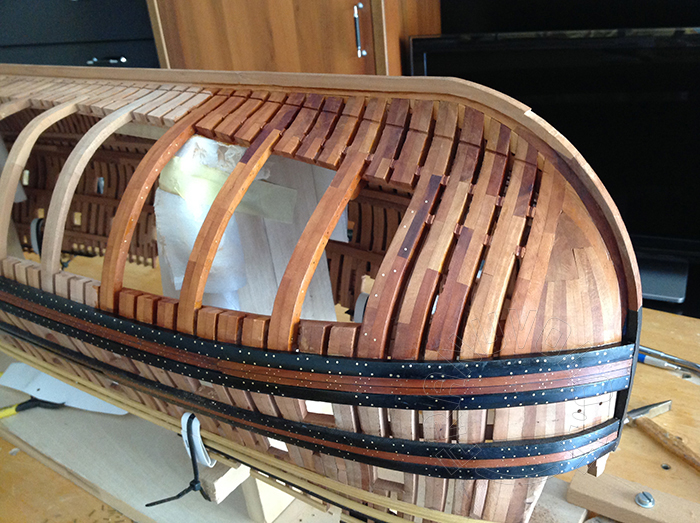

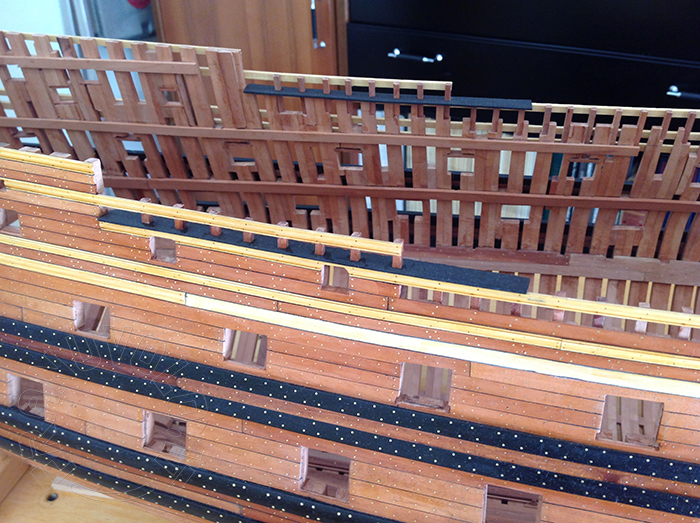

Vista sui listoni modanati

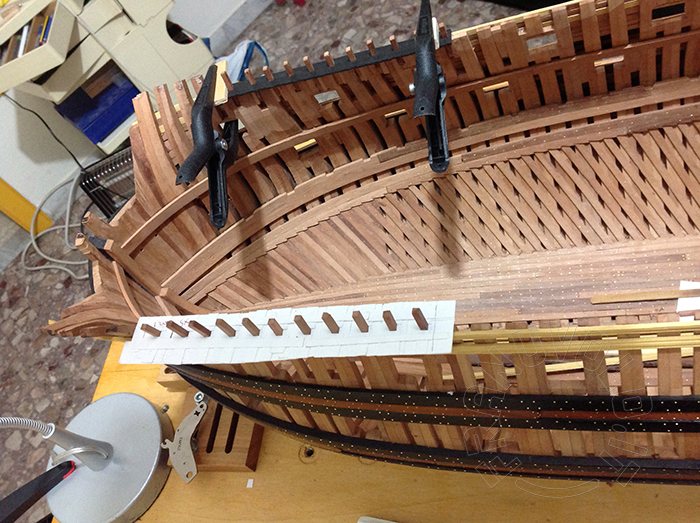

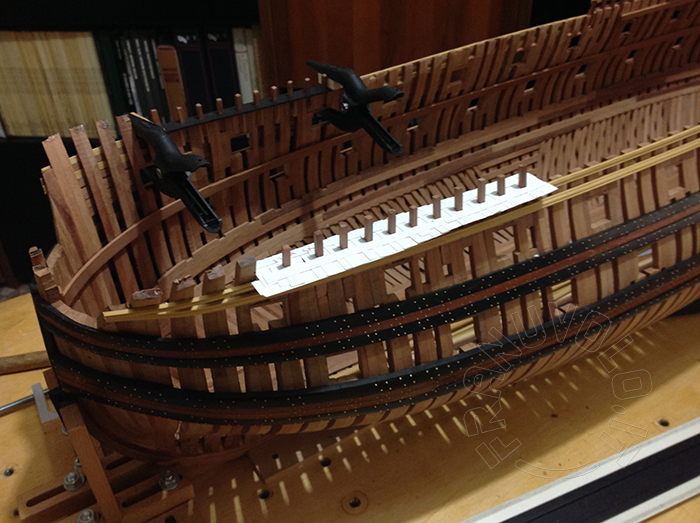

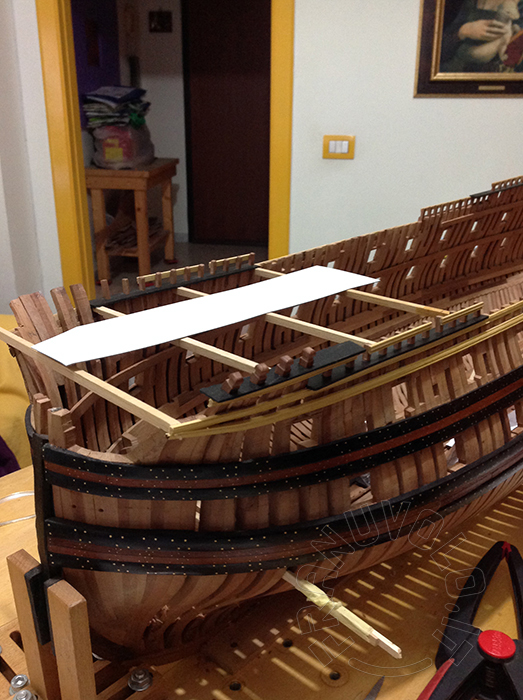

Rilievo con sagoma di cartoncino del capodibanda

Rilievo dei braccioli dell'arcaccia

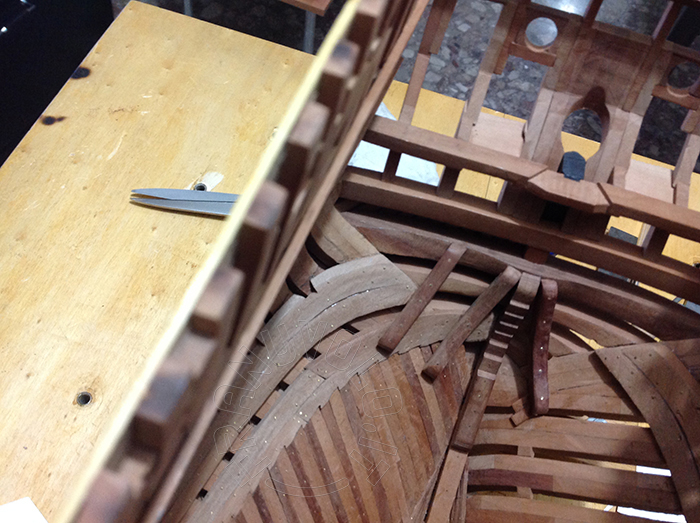

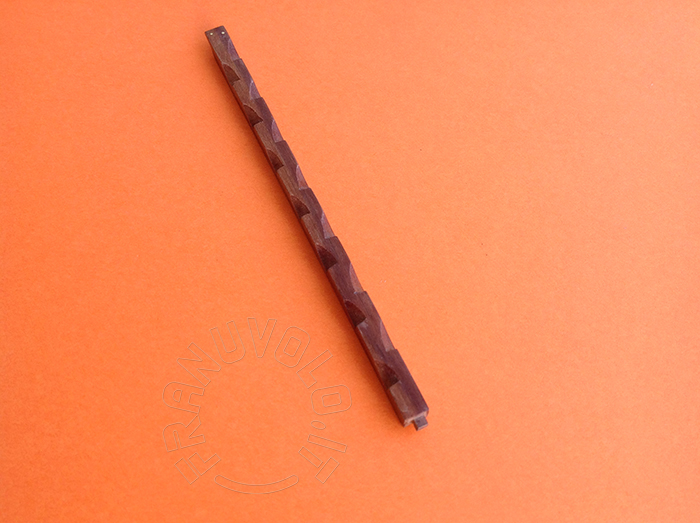

Vista sugli scalmotti monachetti per la movimentazione dell'ancora

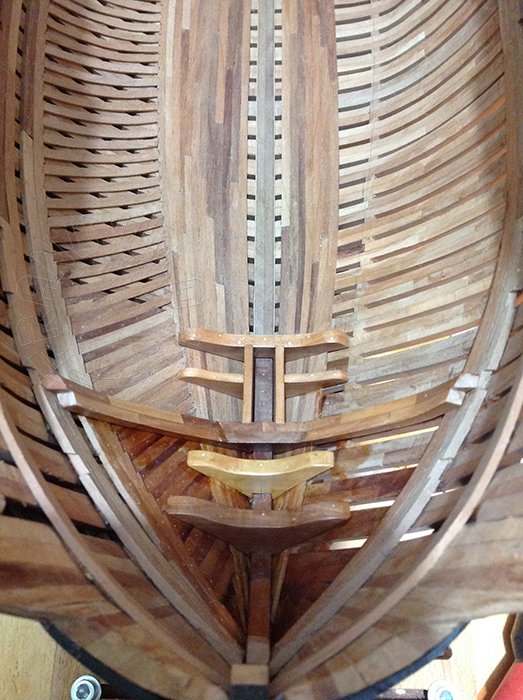

Montaggio porca

Capidibanda in costruzione

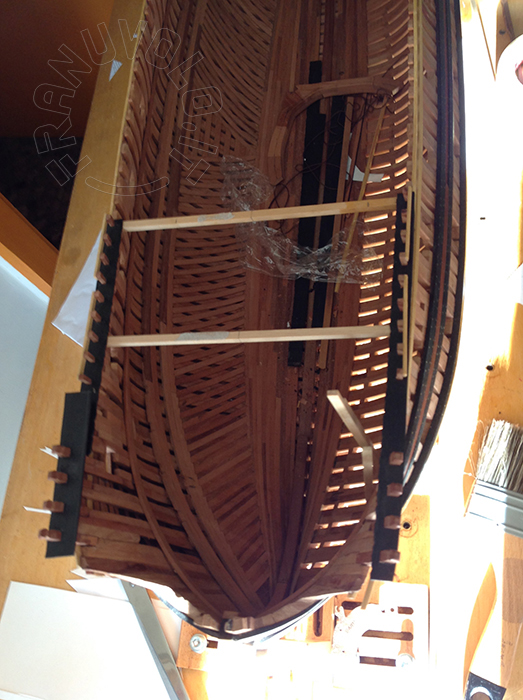

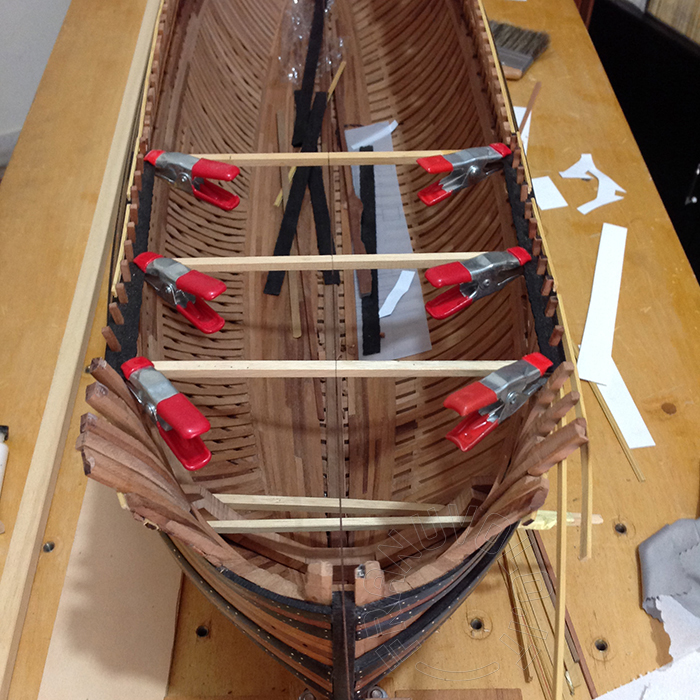

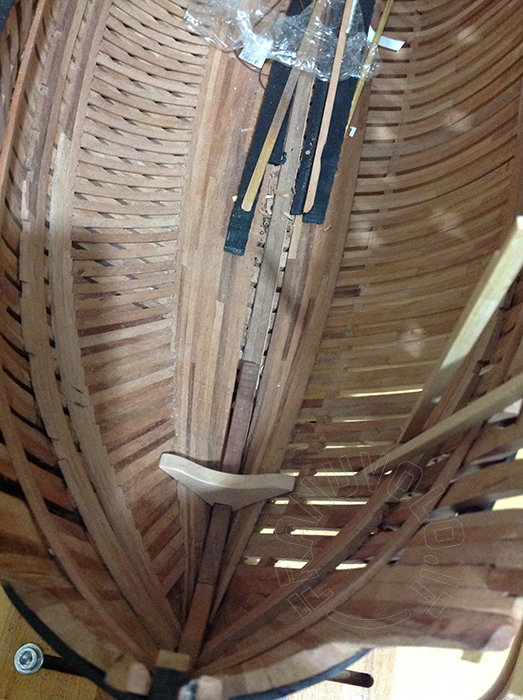

Rilievo della prima ghirlanda

Due ghirlande, la prima porca e la scassa dell'albero di trinchetto

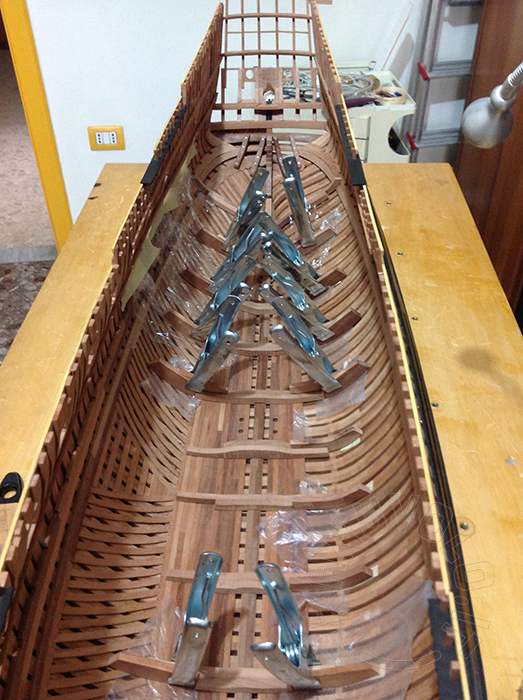

Montaggio porche

Taglio dei quinti di riempimento in sinistra

Trattamento con gomma lacca

Vista sul canale delle bisce

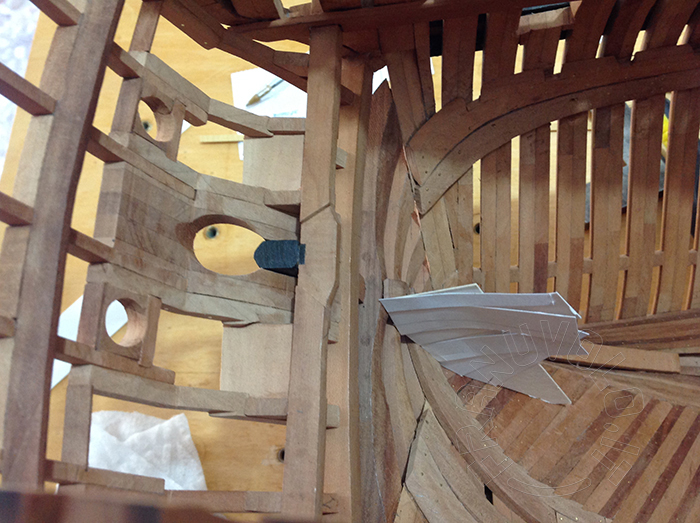

I quattro fori per per il passaggio del piede delle trombe reali

Appena abbozzati alcuni bagli del primo ponte

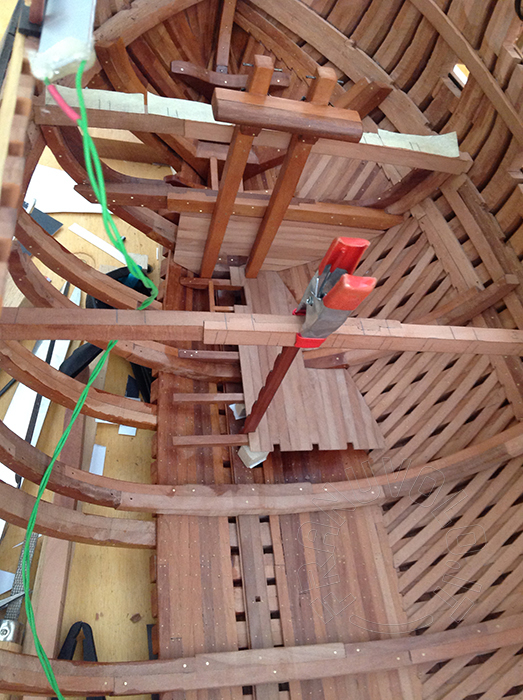

Bitta di trinchetto

Mortase nel paramezzale per il tenone dei puntelli

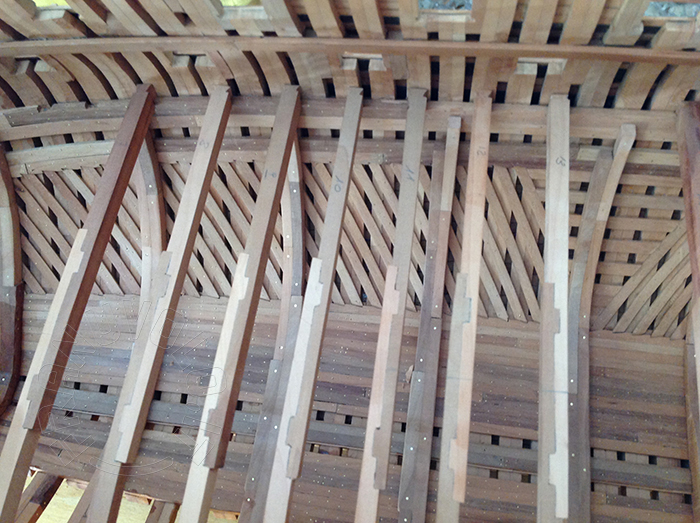

Puntello gradonato

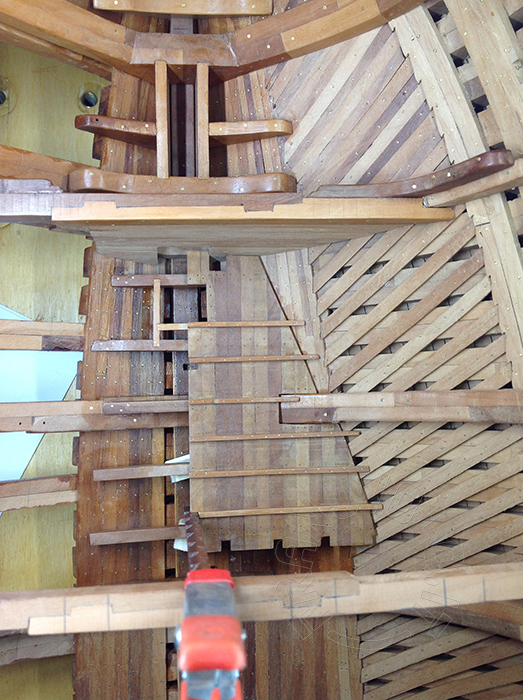

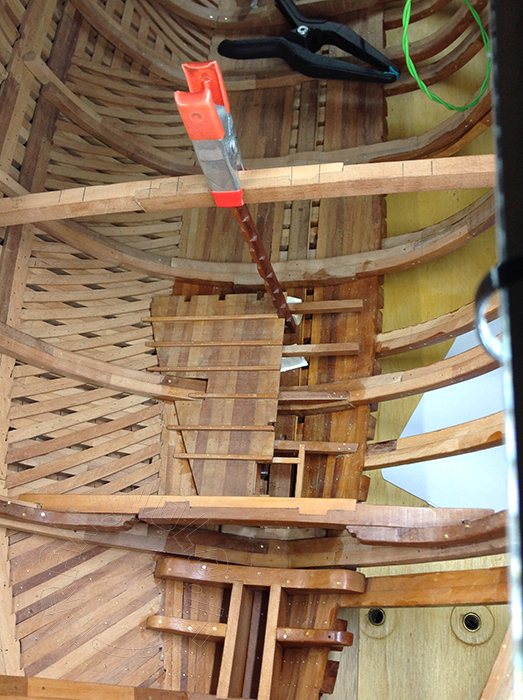

Tavolato del pozzo delle gomene

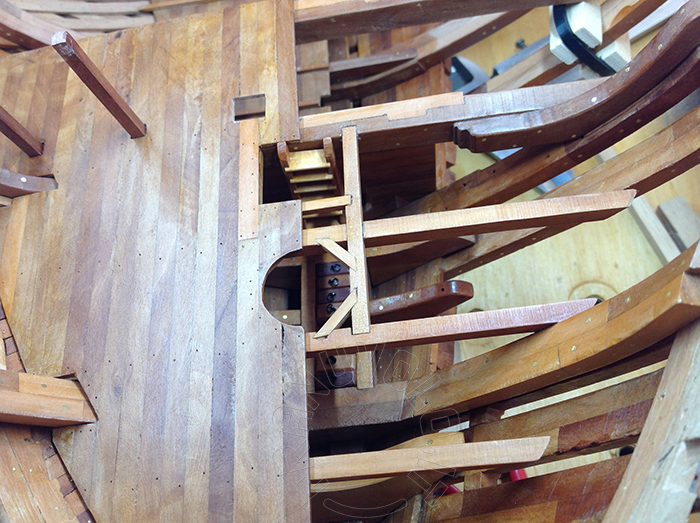

Struttura per il passaggio dell'alberodi trinchetto tra le latte della covertetta

Scala per l'accesso al deposito delle polveri di prora

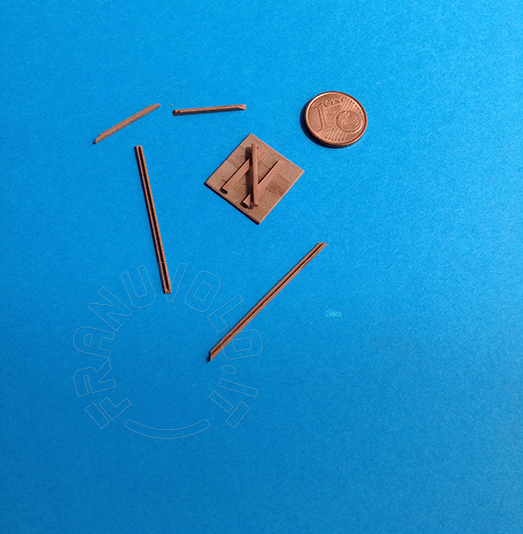

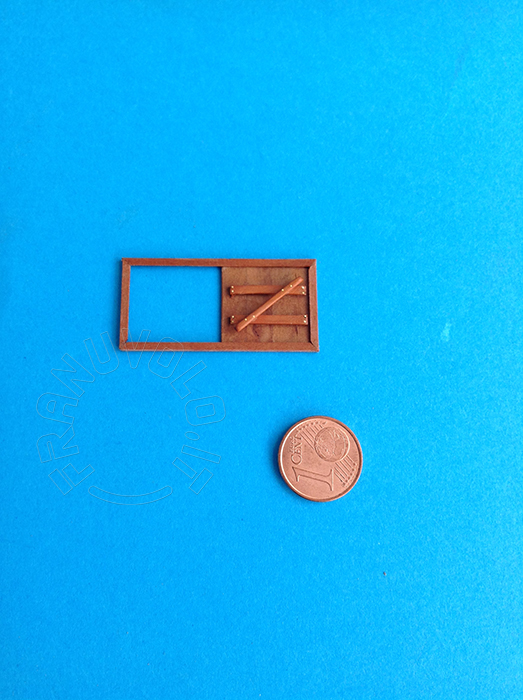

Elementi per lo sportellino scorrevole della paratia del deposito dei cartocci a proietto

Paratia del deposito dei cartocci a proietto

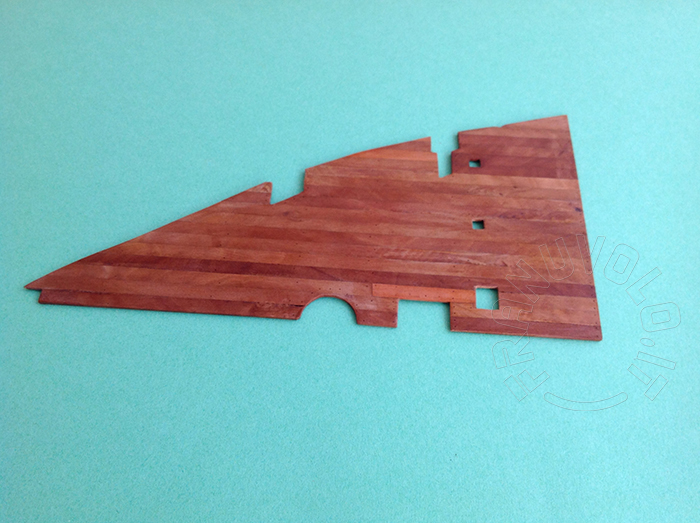

Tavolato del deposito delle sartie

Bitta di trinchetto

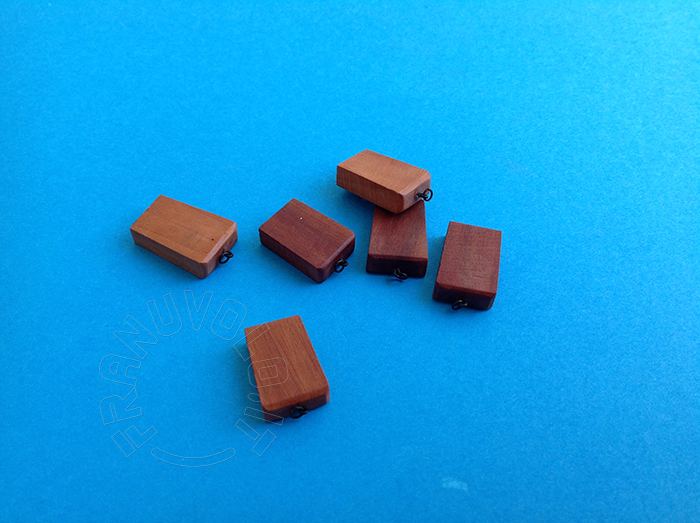

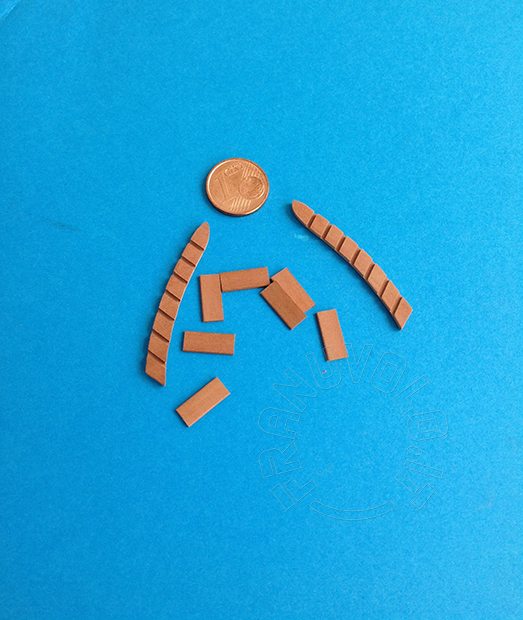

Zeppe per la scassa dell'albero di trinchetto

Scassa dell'albero di trinchetto

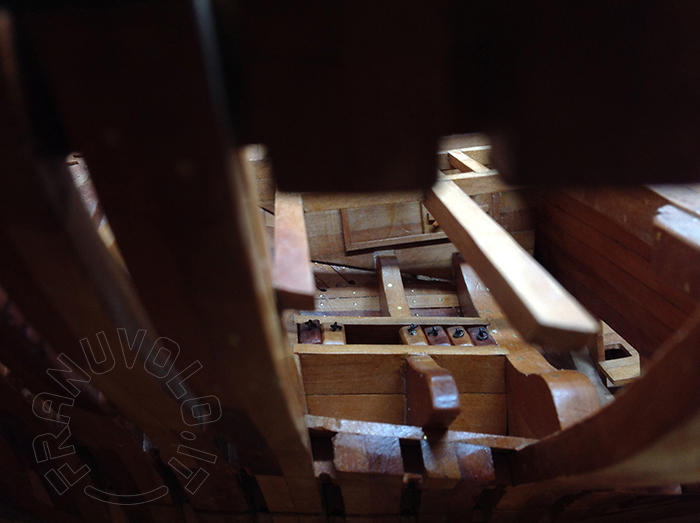

Vista sul deposito delle sartie

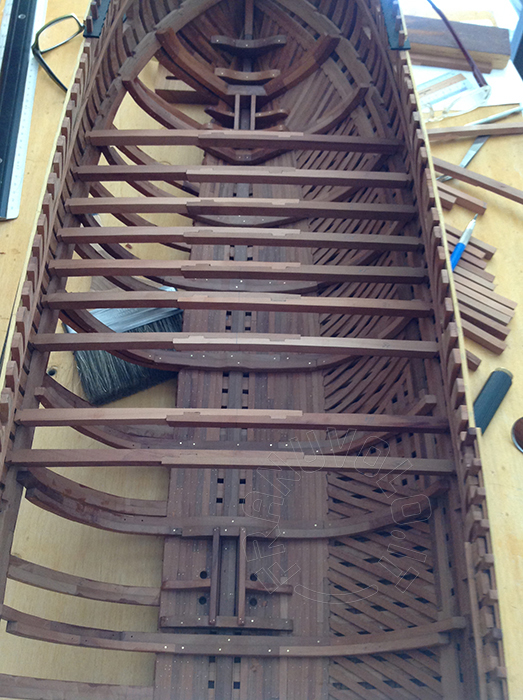

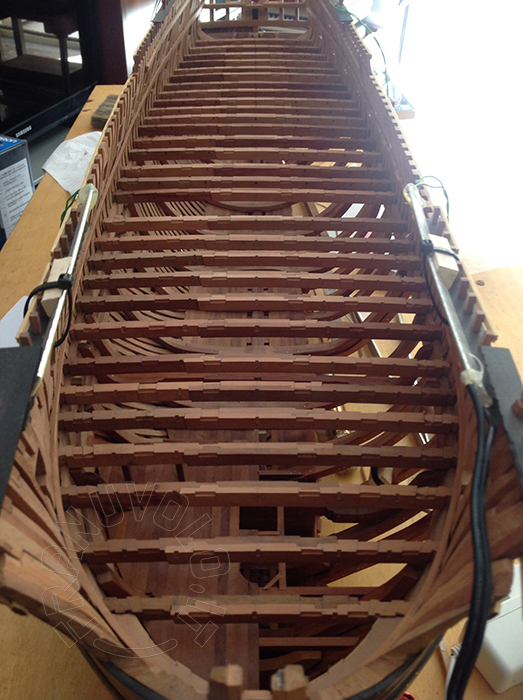

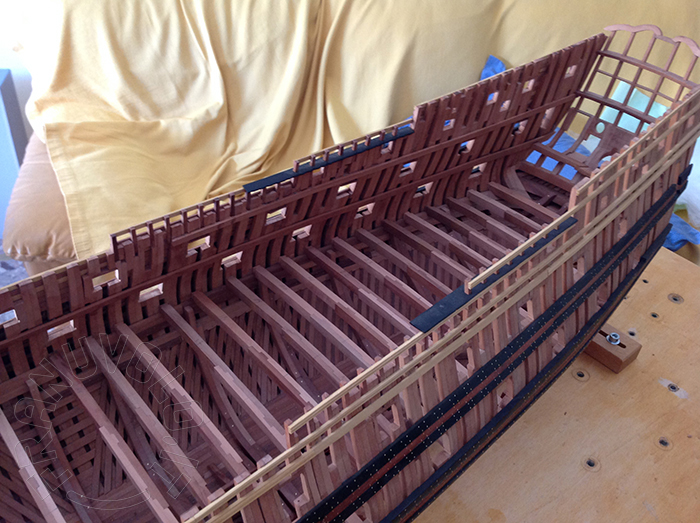

Bagli del primo ponte

Scassa di mezzana

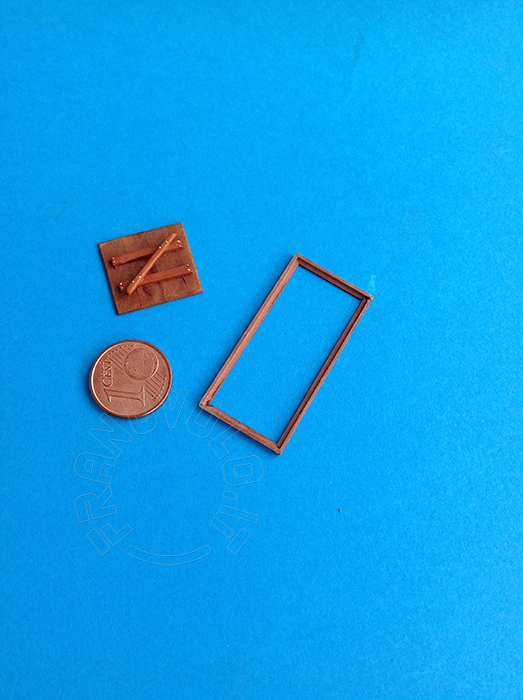

Grata per le finestre dell'arcipompa di maestra

Ferramenta per la porta dell'arcipompa di maestra

Arcipompa di mezzana
